第
8
章
安装手册 4022 593 52152
60 AX-301/501, AX-3/5 08.02
ch08.fm
第 8 章 最终测试
8.1 调试传输速度
将输出速度调节为流水线的速度。
选择“设置（Setup）”-“机器配置（Machine config）”-“传输（Transport）”，
然后输入正确的输出速度。
8.2 投入运营
有关将机器投入运营的信息，请参见操作手册。
建议对机器进行校准。
但是，在当地模式下进行生产时，无需校准。
有关校准步骤，请参见维修手册。
8.3 在模拟模式下运行
模拟模式下的运行是指在不使用电路板和元件的情况下进行的功能测试。
• 载入贴片程序。
•
选择“设置（
Setup
）”
-
“机器配置（
Machine config
）”
-
“一般（
General
）”，
然后输入所需的机器模式。
• 使系统运行数分钟。
8.4 进行验收
按照销售合同的协定，安装的最后一步是“客户验收”或 “标准验收”的完成。
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 61
ch09.fm
第
9
章
第 9 章 移动机器
9.1 简介
本章节旨在告知客户如何在不损坏机器的情况下将安装在流水线中的机器从流
水线中取下，重新安装至新的位置。
请注意，如果机器已安装，此处将提供小心、警告等指示，以确保重新安装的顺
利。
如有疑问， Assembléon 客服代表将会为您提供专业的解答。
9.2 运输机器前的准备工作
注： 运输机器前，请务必阅读这些准备步骤。
1. 前提条件
• 将运输宽度设为最小值。
• 取下料车。
• 断开机器的电源。
• 断开机器的空气连接。
• 将机器从之前和／或之后的系统和 LAN 中断开。
• 取下供料器位条码板，请参见 3.4.1 安装供料器站位条码板
• 取下地面上的固定装置，请参见 3.1.9 防震。
• 如果现场没有运输安全材料，可以订购， 9.6 运输材料 。

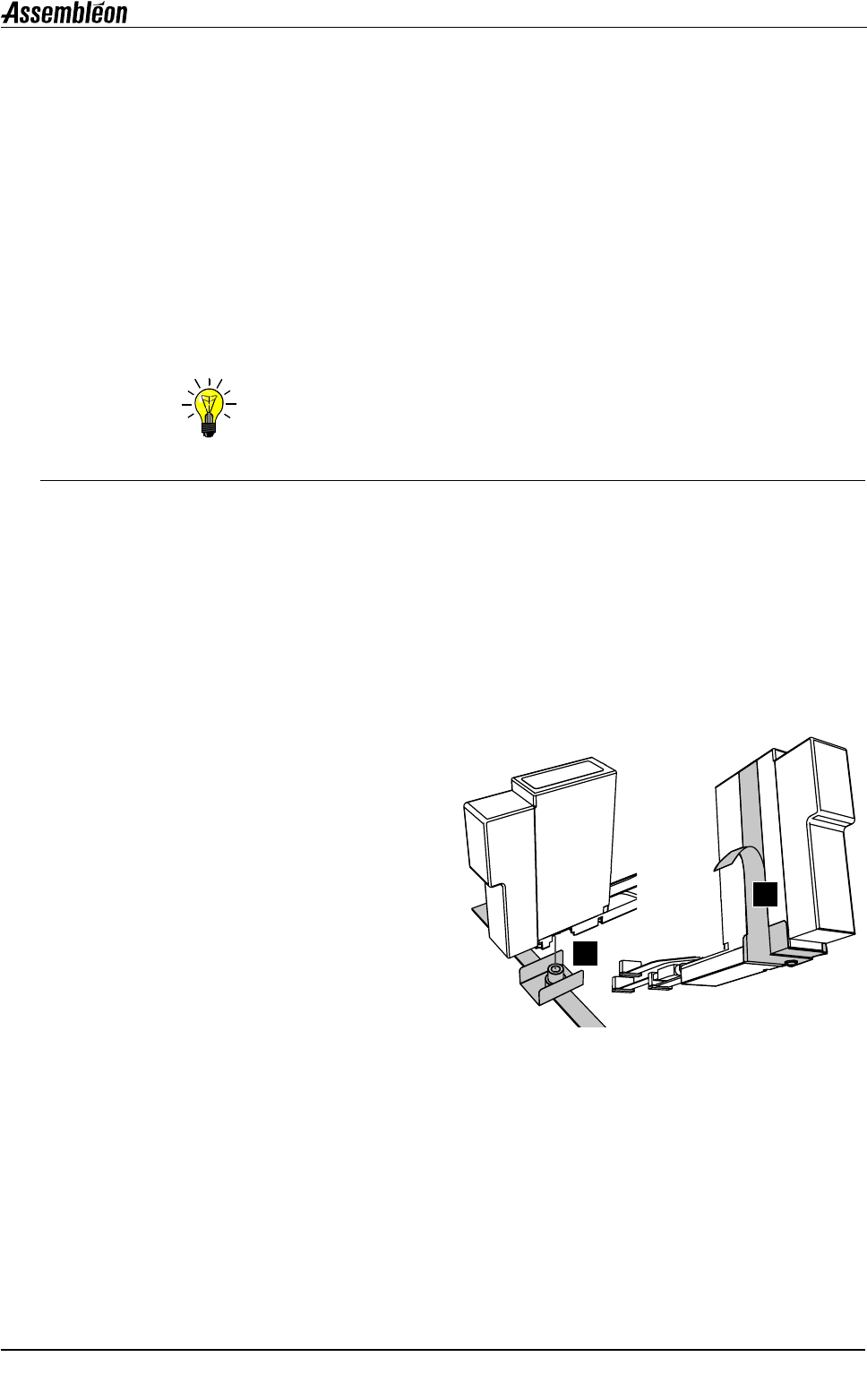

2. 固定贴片头
• 固定贴片头：
• 从贴片头中取下所有刀具。
• 将黑色的塞子 （1）插入贴片头。
• 用运输带 （2）缠绕贴片头，将黑色塞子固定
到位。
1
2
第
9
章
安装手册 4022 593 52152
62 AX-301/501, AX-3/5 08.02
ch09.fm

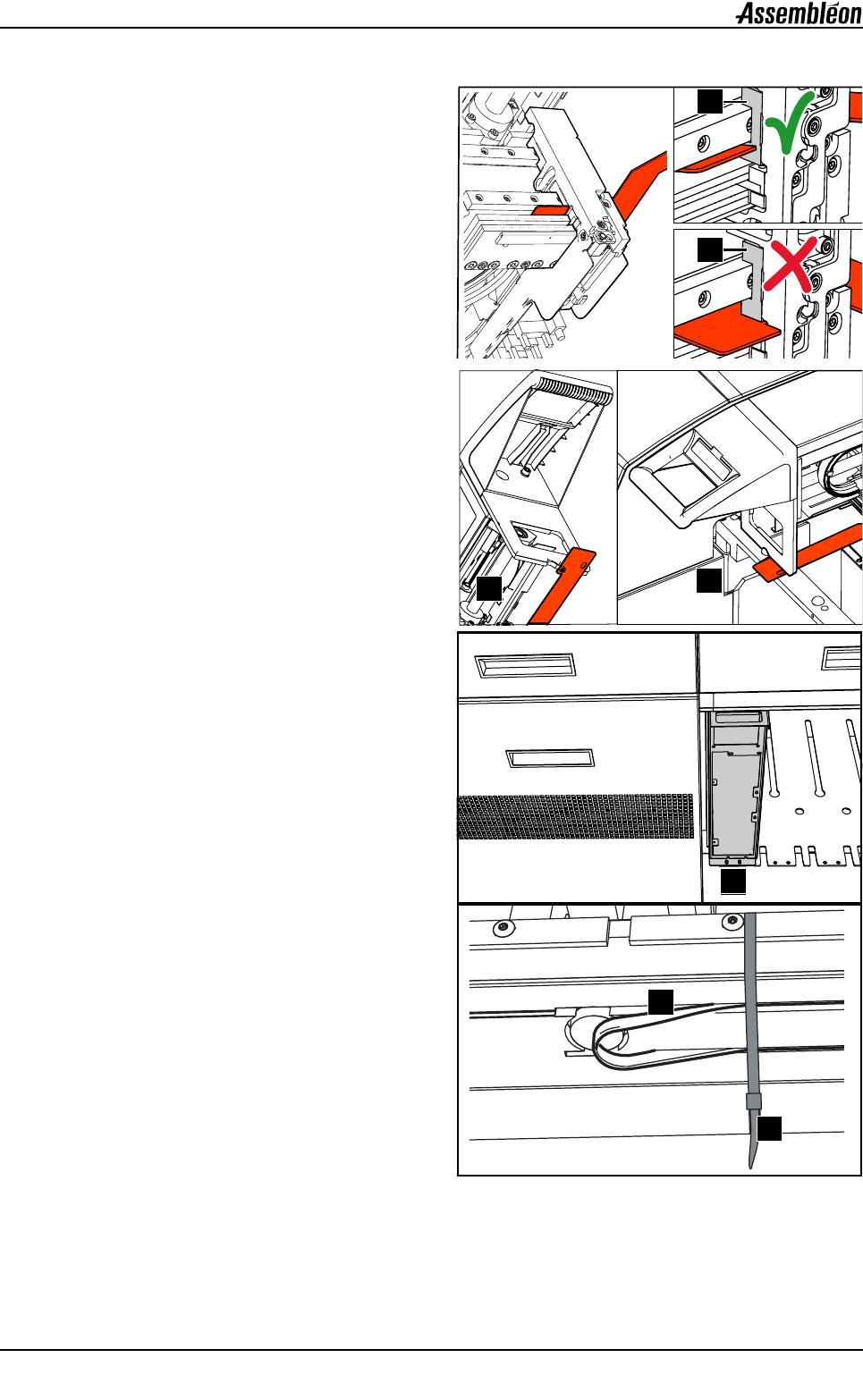

3. 在贴片机械臂上安装运输支架
• 打开贴片机械臂，然后在 X 滑道上安装运输
支架。
注： 请注意，运输支架是挂在黑色塑料支撑件
（1）后面的。
4. 固定贴片机械臂
• 将运输支架固定在机械臂的前方 （1）。
注： 如果按照步骤 3 将支架正确固定，机械臂上应
该没有张力。
• 关闭贴片机械臂，将运输支架紧固在前运输
轨道 （2）上。
注：
5. 固定贴片控制器
• 检查所有的贴片控制器是否由 2 个螺栓 （1）
固定在基座上。
6. 松弛传送带
• 松弛 4 根传送带（1），然后将它们安装（2）
在运输轨道上，以确保皮带位于传送带电机
的轮子上。
注： 长期存放机器或将机器运至其他场地时，这
些皮带会在高温环境 （如仓库中）下变松。
1
1
1
2
1
2
1
1
2
1
