第 2 章安全
2.1 一般安全注意事项
若要正确安全地使用本机器，所有的操作人员除了要遵循本手册规定的安全注意
事项外，还必须遵循一般安全注意事项。所有手册在需要特别注意的地方都标有
危险、警告和小心说明。
在机器相关部位标有危险、警告和小心说明和／或符号。
2.2 操作资质
本机器的操作，调节，维护和维修工作应仅由受过培训具有资质的专业人员负
责。
有以下培训级别：
■ 操作员级别。
■ 用户或管理员级别。
■ 维护或维修人员级别。
注：
Assembléon
针对各个等级均设有正规培训服务。
2.3 基本安全规则
• 请勿在有易燃气体或极脏的环境中使用本机器。
• 本手册中所提到的所有人员保护设备 （PPE）都应按照制造商提供的使用
说明正确使用。
• 请勿拆卸或桥接安全设备、连接器等。
• 请仅使用 Assembléon 建议的零备件和工具。
• 请保持手指和身体其他部分远离机器。
2.4 符合安全要求
本机器基于行业安全标准 （国际法规、规则和标准）设计。
由于本机器用于流水线作业，因此只有当流水线中进板、出板区的开口被前后的
设备罩住时才可保证上述标准所规定的机械安全。
本机器不可单独使用。
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 9
ch02.fm
第
2
章

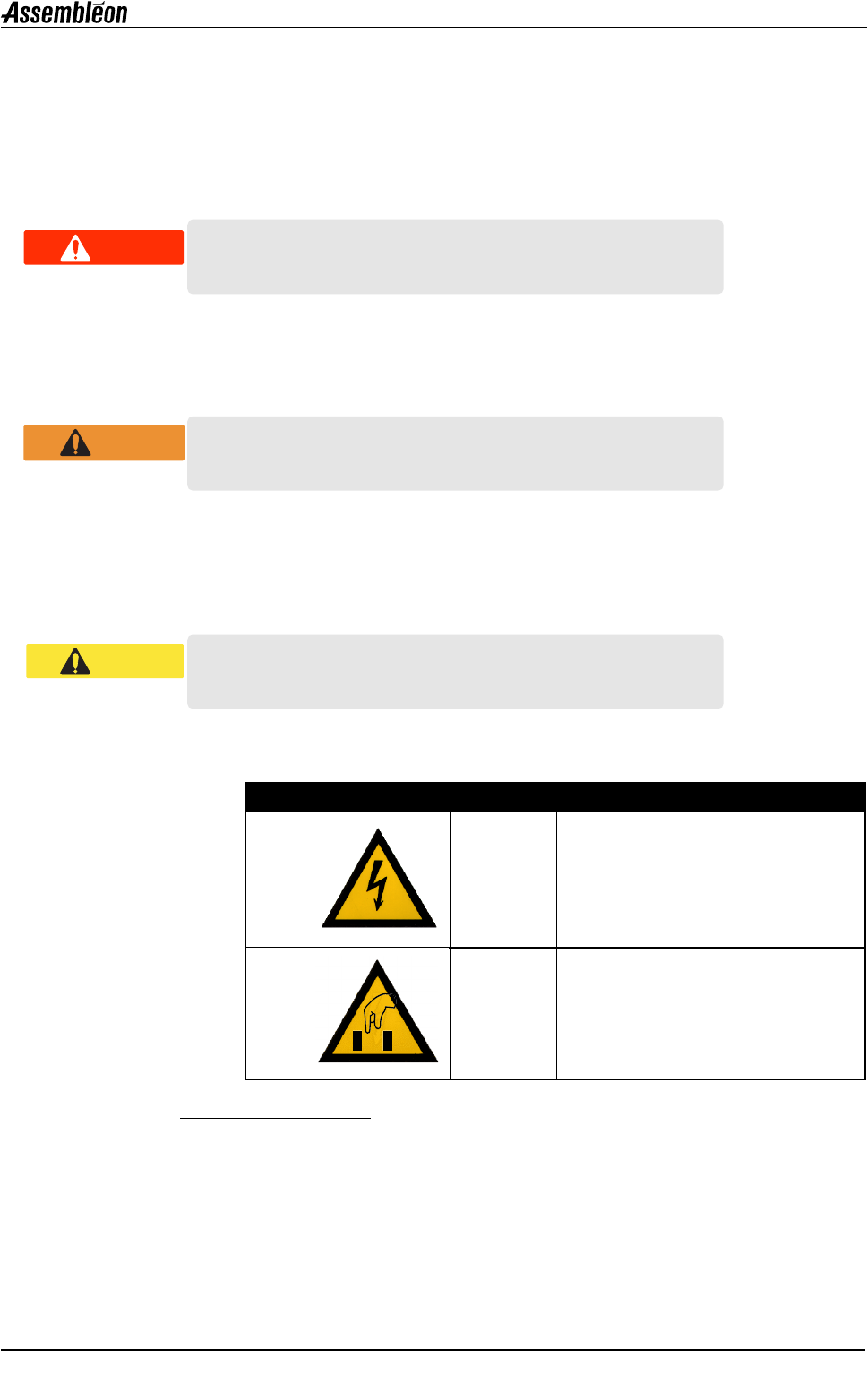

2.5 危险、警告和小心
■ 危险
危险指十分危险的情况，如未能避免则会导致死亡或严重的人身伤害。
危险说明以此种方式显示：
■ 警告
警告指具有潜在危险的情况，如未能避免则会可能导致死亡或严重人身伤害。
警告说明以此种方式显示：
■ 小心
小心指具有潜在危险的情况，如未能避免则会导致轻微或中等程度的人身伤害。
也可用来警示不安全的操作。
小心说明以此种方式显示：
2.6 安全标签
图
3
安全标签
符号 类别 含义
1
警告 高压危险
与之接触可能会导致触电或灼伤。维
修前请关闭并锁住系统。
2
警告
谨防夹手
对手指造成严重伤害。
双手远离移动部件。
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
乘䰆ᮑDŽ
ॅ䰽
ॅ䰽
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
乘䰆ᮑDŽ
䄺ਞ
䄺ਞ
ॅ䰽䆚߿
ॅ䰽ৢᵰDŽ
乘䰆ᮑDŽ
ᇣᖗ
ᇣᖗ
第
2
章
安装手册 4022 593 52152
10 AX-301/501, AX-3/5 08.02
ch02.fm
图
4
安全标签粘贴位置

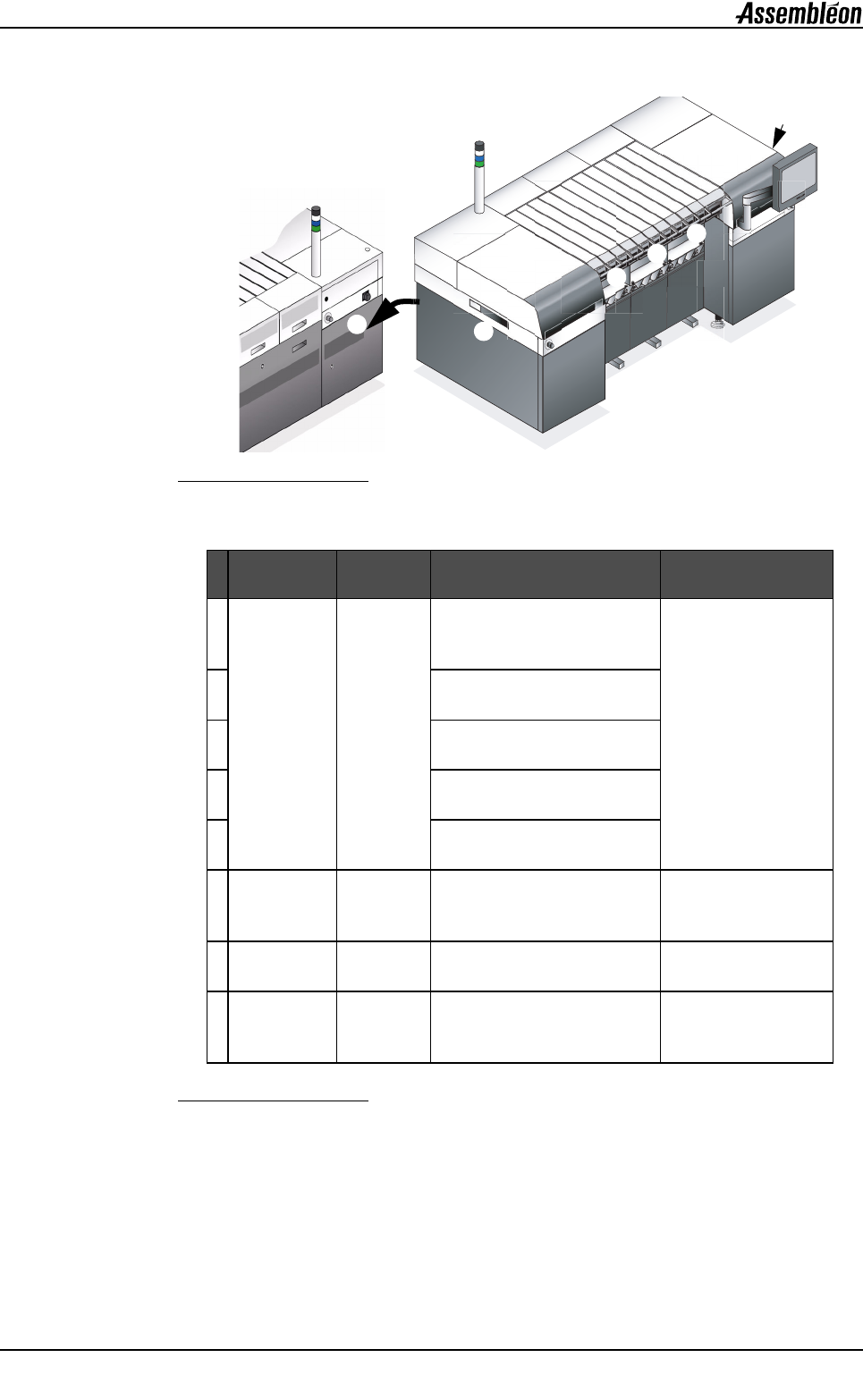

2.7 安全装置
图
5
安全装置
安全装置的安装位置见图 6 和图 7。
安全装置
可预防
危险
检测方法
安全装置启动后的机
器情况
1
安全联锁 具有危险
性的移动
部件
通过打开任意一个（左或
右）进出板区安全盖断开安
全电路。
所有移动部件停止，
伺服系统的电源关
闭。
2
通过打开任意一个机械臂断
开安全电路。
3
通过打开任意一个安全盖断
开安全电路。
4
通过降低任意一台料车断开
安全电路。
5
通过取下任意一个料车升降
单元盖断开安全电路。
6
紧急停止
按钮
具有危险
性的移动
部件
通过按下紧急停止按钮断开
安全电路。
所有移动部件停止，
伺服系统的电源关
闭。
7
断电装置 危险电压 通过关闭主电源开关断开机
器电源。
机器的所有电源被关
闭。
8
气体供应
断开装置
危险气压 通过关闭主供气开关断开机
器的空气供应。
机器的所有气压被关
闭，而当前气压被安
全释放。
1
2
2
2
