- 46 - NOTE( 注記 ) #01....TYPE M BOAR D Ｍ 基板仕様 #02....TYPE L BOA RD Ｌ 基板仕様 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-76890 CONVEYOR RIGHT SENSO R ASM コンベアライトセンサ組 1 2 400-86439 CONVEYOR LEFT S ENSOR ASM コンベアレ…
- 45 -
23.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
12
8
14
9
10
11
12
7
13
1
3
12
38
39
57
57
40
41
46
46
44
42
12
8
13
12
12
11
10
9
14
14
11
12
12
14
11
15
13
3
64
64
65
65
38
39
43
45
45
47
47
48
48
49
50
51
52
53
54
55
56
63
16
17
63
4
4
5
5
6
6
7
2
12
18
22
23
24
26
27
25
28
29
29
62
31
31
30
32
33
34
35
34
20
57
58
16
17
59
60
61
21
19
36
37
- 46 -
NOTE( 注記 ) #01....TYPE M BOARD Ｍ 基板仕様
#02....TYPE L BOARD Ｌ 基板仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76890 CONVEYOR RIGHT SENSOR ASM
コンベアライトセンサ組
1
2 400-86439 CONVEYOR LEFT SENSOR ASM
コンベアレフトセンサ組
1
3 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
2
4 401-07807 SENSOR BRACKET
センサブラケット
2
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
6 400-01078 SENSOR BRAKET B
センサブラケットＢ
2
7 400-01079 SENSOR BRAKET C
センサブラケットＣ
2
8 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
2
9 G6518-880-000 SET PICK-UP
セットつまみ
2
10 400-58815 SPACER
スペーサ
2
11 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
6
12 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
12
13 NM-6040002-SE NUT M4X0.7
六角ナツト Ｍ４Ｘ０．７ ２種
6
14 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
6
15 HX-0036700-0A BUSH
ブッシュ
0.2
16
#01
401-07800 STOPPER BASE
ストッパベース
2
17
#02
401-12572 STOPPER_BASE_L
ストッパーベース＿Ｌ
2
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
19 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
1
20 401-07803 RAIL BRACKET
レールブラケット
1
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７Ｌ＝６
2
22 400-46973 LINEAR WAY-S
リニアウェイ−Ｓ
1
23 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
4
24 401-07801 STOPPER BR
ストッパブラケット
2
25 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
26 E2233-725-000 STOPPER CHIP
ストッパチップ
1
27 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
1
28 401-07802 CYLINDER
シリンダ
1
29 PJ-3040403-01 UNION ELBOW M3
ユニオンエルボ Ｍ３
2
30 HX-0029400-00 FIXED BASE
固定ベース
2
31 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７Ｌ＝６
3
32 400-76891 CONVEYOR NEAR SENSOR ASM
コンベアニアセンサ組
1
33 401-07209 CONVEYOR C.OUT SENSOR ASM
コンベアＣ．ＯＵＴセンサ組
1
34 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
2
35 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
36
#01
401-08110 BU TABLE ASSY
ＢＵテーブル組
1
37
#02
401-46778 BU TABLE ASSY L
ＢＵテーブル組Ｌ
1
38
#01
400-78530 SIDE BEAM
サイドビーム
(2)
39
#02
401-12574 SIDE_BEAM_L
サイドビーム＿Ｌ
(2)
40 400-78527 BU SENSOR DOG
ＢＵセンサドグ
(1)
41 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
43 401-07798 BU TABLE B
ＢＵテーブルＢ
(1)
44 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
45 400-78532 LIFTER GUIDE SH
リフターガイドＳＨ
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
47 SB-8160005-C0 BEARING
ころがり軸受
(2)
48 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
49 400-78534 FLOATING JOINT
フローティングジョイント
(1)
50 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
51 400-78535 CYLINDER
シリンダ
(1)
52 PJ-3040405-05 ELBOW
エルボユニオン
(2)
53 SM-6055552-TN BOLT M5 L=55
六角穴ボルト Ｍ５ Ｌ＝５５
(4)
54 401-07799 BU BASE
ＢＵベース
(1)
55
#01
401-07797 BU TABLE A
ＢＵテーブルＡ
(1)
56
#02
401-12573 BU_TABLE_A_L
ＢＵテーブル＿Ａ＿Ｌ
(1)
57 SL-6051292-TN BOLT
座金付き六角穴ボルト
(8)
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
59 401-07211 CONVEYOR WAIT SENSOR ASM
コンベアウェイトセンサ組
1
60 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
1
61 HX-0029400-00 FIXED BASE
固定ベース
2
62 HX-0034400-00 HARNESS PARTS
束線パーツ
1
63 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
64 HX-0066600-00 CABLE CLAMP
ケーブルクランプ
2
65 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
2
66 401-07808 WAIT SENSOR BR
ウェイトセンサブラケット
2
- 47 -

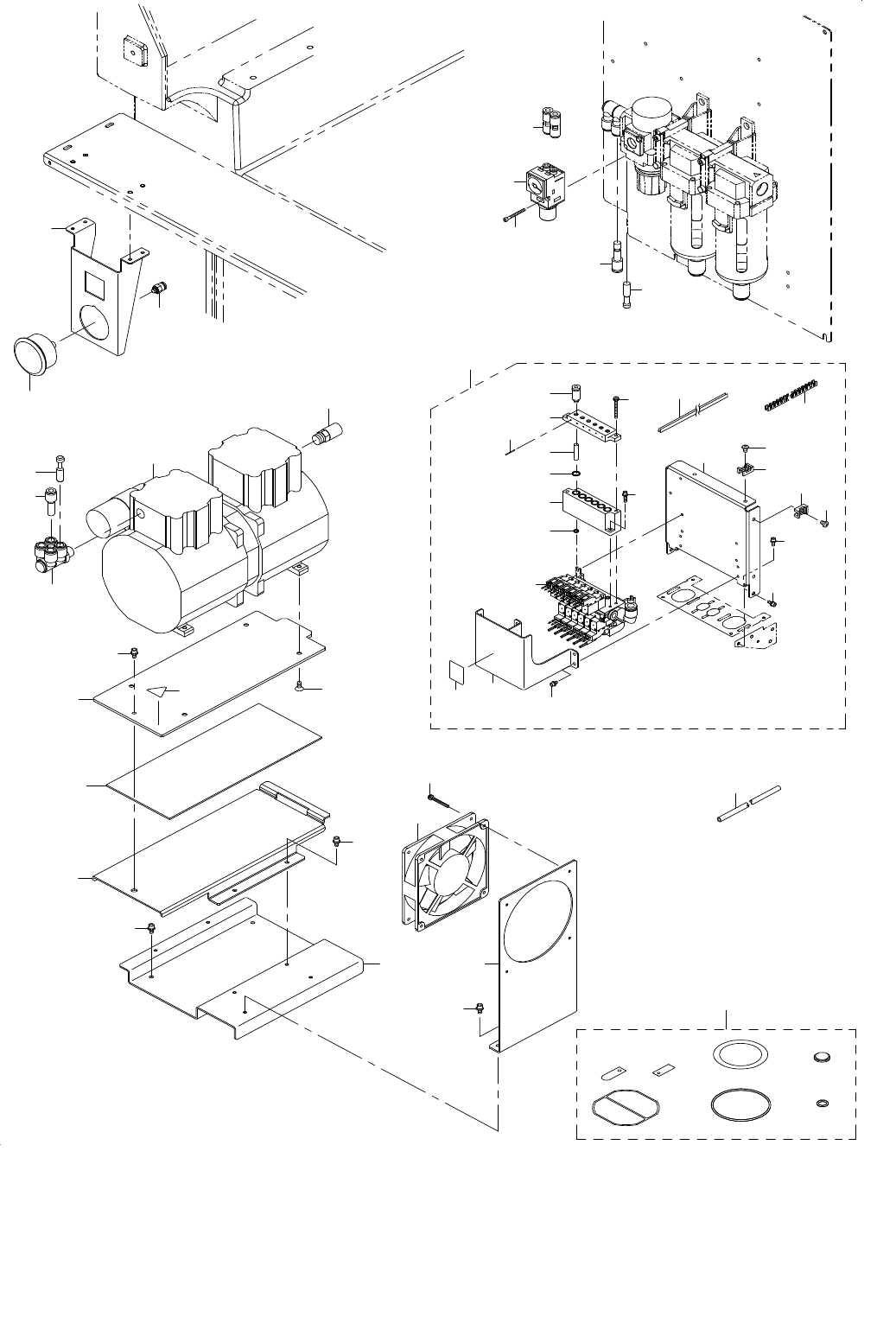

24.VACCUM PUMP UNIT
真空ポンプユニット
13
14
40
18
17
20
21
11
23
19
22
16
10
15
38
39
37
25
26
25
26
27
24
34
28
15
9
44
12
35
32
41
30
42
43
29
1
2
3
5
33
36
31
6
7
7
4
7
7
8
45
