- 7 - 4. BASE FRAME ELECTRIC A PPARATUS COMP ONENTS (3) ベースフレーム電装関係 （３） 2 3 4 5 6 7 7 8 9 10 11 14 16 15 25 20 21 24 19 24 24 26 27 29 30 17 22 23 24 28 12 13 18 1 31 32 32
- 6 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用

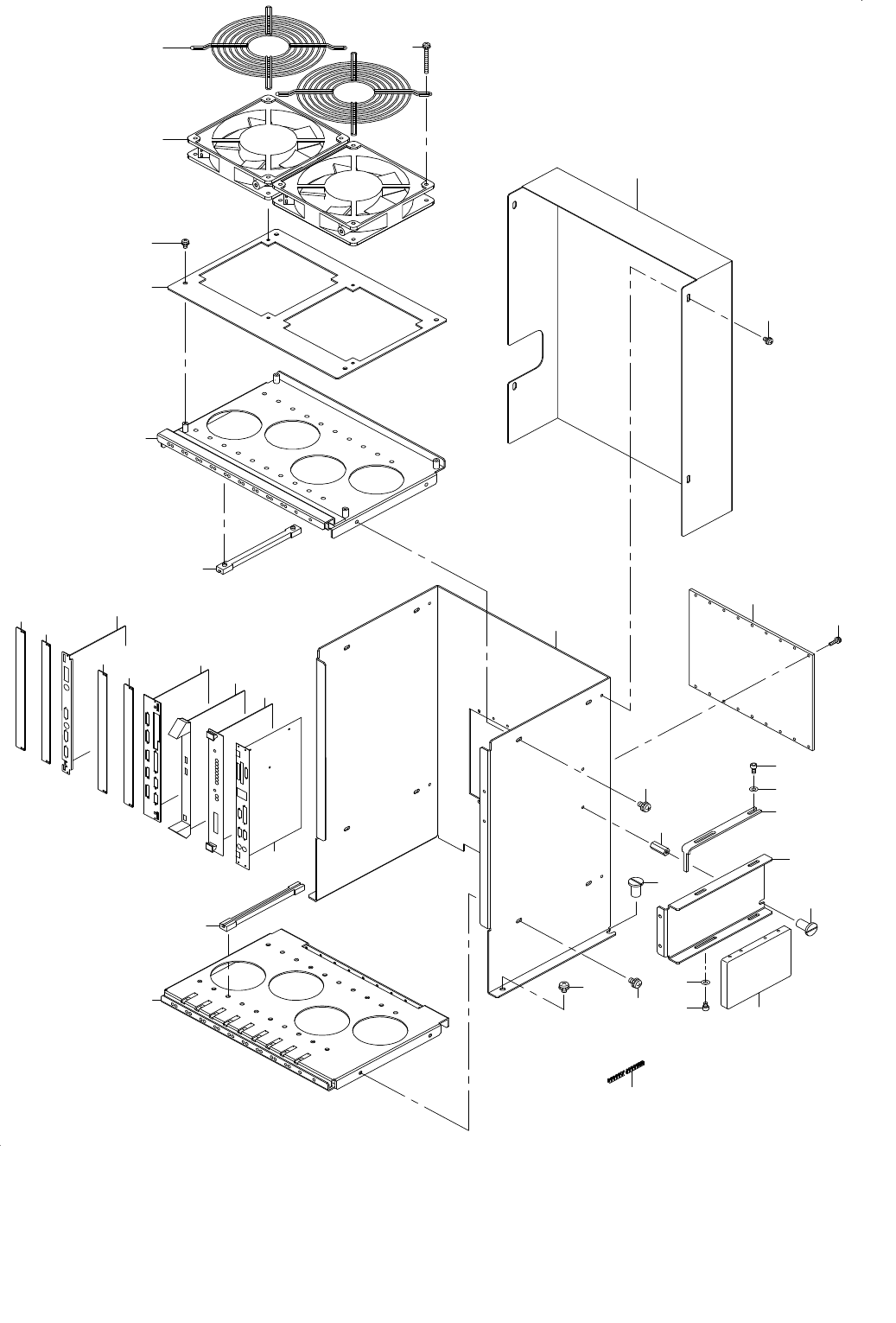

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-16361 POWER UNIT ST
パワーユニット ＳＴ
1
2
#02
401-16362 POWER UNIT EN
パワーユニット ＥＮ
1
3 400-46562 PSU BRACKET
ＰＳＵブラケット
(1)
4 401-07745 PSU BASE
ＰＳＵベース
(1)
5 400-45316 AC FAN CABLE ASM
ＡＣファンケーブル組
(1)
6 HM-0003300-20 FINGER GUARD
フィンガーガード
(1)
7
#01
HB-0012800-0C RELAY
リレー
(1)
8
#01
HB-0005800-10 RELAY
リレー 止め金具
(1)
9 HA-0052500-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
10 400-01945 POWER PCB ASM.
ＰＯＷＥＲ ＰＣＢ 組
(1)
11 401-51528 PS_CNTR_BR
ＰＳコネクタＢＲ
(1)
12
#01
HB-0011000-00 RELAY
リレー
(2)
13
#02
HB-0011000-00 RELAY
リレー
(1)
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
15 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HA-0054200-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HA-0054200-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 HA-0052600-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 401-07736 PS BRACKET A
ＰＳブラケットＡ
(1)
26 401-07738 PS BRACKET B
ＰＳブラケットＢ
(1)
27 HX-0054300-0A POWER SUPPLY 24V
電源２４Ｖ
(1)
28 HX-0054200-0C POWER SUPPLY
パワーサプライ
(1)
29 HX-0049400-0B POWER SUPPLY 12V
電源１２Ｖ
(1)
30 HX-0049400-0A POWER SOURCE 3.3V
電源３．３Ｖ
(1)
31 HX-0049400-0C POWER SUPPLY
電源
(1)
32 HX-0054200-00 POWER SOURCE 12V
電源１２Ｖ
(1)
33 400-12183 PSU BRACKET S
ＰＳＵ ブラケットＳ
(1)
34
#01
HB-0012800-00 RELAY
リレー
(1)
35 HB-0011000-0B RELAY
リレー
(1)
36
#02
HA-0054200-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
37
#02
HX-0054200-0B POWER SOURCE 24V
電源２４Ｖ
(1)
38 401-16727 PS BRACKET
ＰＳブラケット
(1)
39 HX-0067500-00 POWER SUPPLY
パワーサプライ
(1)
40 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
41 HA-0052400-0H CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
42
#02
401-07385 SAFETY UNIT
セイフティユニット
1
43 HA-0053100-10 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
44 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
45 HA-0053100-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
46 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
47 HB-0013900-00 RELAY
リレー
(8)
48 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(8)
49 HK-0696500-10 BLOCK TERMINAL
ブロックターミナル
(22)
50 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
51 401-06097 SAFETY UNIT BASE
セイフティユニットベース
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
53 401-06098 SAFETY UNIT BR
セイフティユニットブラケット
(1)
54 HB-0015800-00 RELAY
リレー
(1)
55 HA-0053100-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
56 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
57 L111E-821-000 DUCT 60-60-350
ダクト ６０−６０−３５０
2
58 400-77202 DUCT 60-60-450
ダクト ６０−６０−４５０
1
59 400-77201 DUCT 60-60-200
ダクト ６０−６０−２００
2
60 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
16
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係 （３）
2
3
4
5
6
7
7
8
9
10
11
14
16
15
25
20
21
24
19
24
24
26
27
29
30
17
22
23
24
28
12
13
18
1
31
32
32
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-57003 HDD BRACKET
ＨＤＤブラケット
1
2 400-77211 CTRL UNIT FRAME
コントロールユニットフレーム
1
3 400-77212 CTRL BASE U
コントロールベースＵ
1
4 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
5 400-77213 CTRL BASE L
コントロールベースＬ
1
6 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
7 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
16
8 400-77214 CTRL TOP COVER
コントロールトップカバー
1
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
10 400-76862 CTRL UNIT TOP FAN ASM
ＣＴＲＬユニット トップ ファン組
1
11 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
4
12 400-76899 CPCI BACK BOARD
ＣＰＣＩバックボード
1
13 SL-4851091-SC SCREW
座金付きねじ
16
14 HX-0048600-0C SPACER
スペーサ
2
15 400-77390 HDD BRACKET 8
ＨＤＤブラケット ８
1
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
17 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
18 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
2
19 401-07372 CPU BOARD
ＣＰＵボード
1
20 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ＣＨポジションボード
1
21 401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
1
22 401-16363 IO MI PCB ASM
ＩＯ ＭＩ 基板組
1
23 400-47528 IP-X5 PCB ASM
ＩＰ−Ｘ５基板 組図
1
24 400-32319 BLANK PANEL B
ブランクパネル Ｂ
4
25 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
26 400-77215 CTRL REAR COVER
コントロールリアカバー
1
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
28 401-20826 ENVIROMENT SYSTEM DISK ASM(JM10 SSD MES)
システムディスク組（ＳＳＤ ＭＥＳ）
1
29 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
0.5
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
31 HM-0003300-30 FAN GUARD
ファンガード
2
32 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
4
