- 11 -
6. ATC COMPONENTS
ＡＴＣ 関係
24
23
1
2
32
6
8
9
10
7
11
1
2
13
14
15
16
17
18
19
21
22
22
20
25
27
28
28
27
29
31
31
9
10
7
11
9
9
6
24
30
3
33
4
5
26
8
- 12 -
NOTE( 注記 ) #01....OPTIONAL PARTS(AFTER M/C REV.E) オプション部品（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46768 ATC BASE
ＡＴＣベース
1
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
3 401-16748 ATC LABEL 6 6
ＡＴＣラベル６ ６
1
4
#01
400-46769 ATC PLATE
ＡＴＣプレート
1
5
#01
400-46770 SLIDE BASE
スライドベース
1
6 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
4
7 400-45975 GUIDE SPACER
ガイドスペーサー
4
8
#01
400-46772 SLIDE PLATE
スライドプレート
1
9 E3404-700-000 THRUST WASHER
スラストワッシャー
8
10 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
4
11 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
2
12 400-45977 SLIDER ANGLE
スライドアングル
1
13 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
14 400-45978 SENSOR DOG
センサドグ
1
15 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
1
16 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
1
17 B2107-816-000 WASHER
座金
1
18 GLA-02335000 CLAMP WASHER
クランプワッシャー
1
19 E3528-729-000 ATC JOINT
ＡＴＣジョイント
1
20 400-76843 ATC CLOSE SENS ASM
ＡＴＣクローズセンサ組
1
21 400-76842 ATC OPEN SENS ASM
ＡＴＣオープンセンサ組
1
22 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
4
23 400-42709 AIR CYLINDER
エアーシリンダー
1
24 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
25 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
2
26
#01
400-46773 ATC LABEL
ＡＴＣラベル
1
27 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
28 HX-0029400-00 FIXED BASE
固定ベース
3
29 EA-9500B01-00 CABLE BAND
束線バンド
3
30 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
31 401-07835 ATC SPACER 25
ＡＴＣスペーサ２５
2
32 401-16745 ATC PLATE 6_6
ＡＴＣプレート６＿６
1
33 401-16746 SLIDE BASE 6_6
スライドベース６＿６
1
34 401-16747 SLIDE PLATE 6_6
スライドプレート６＿６
1
- 13 -

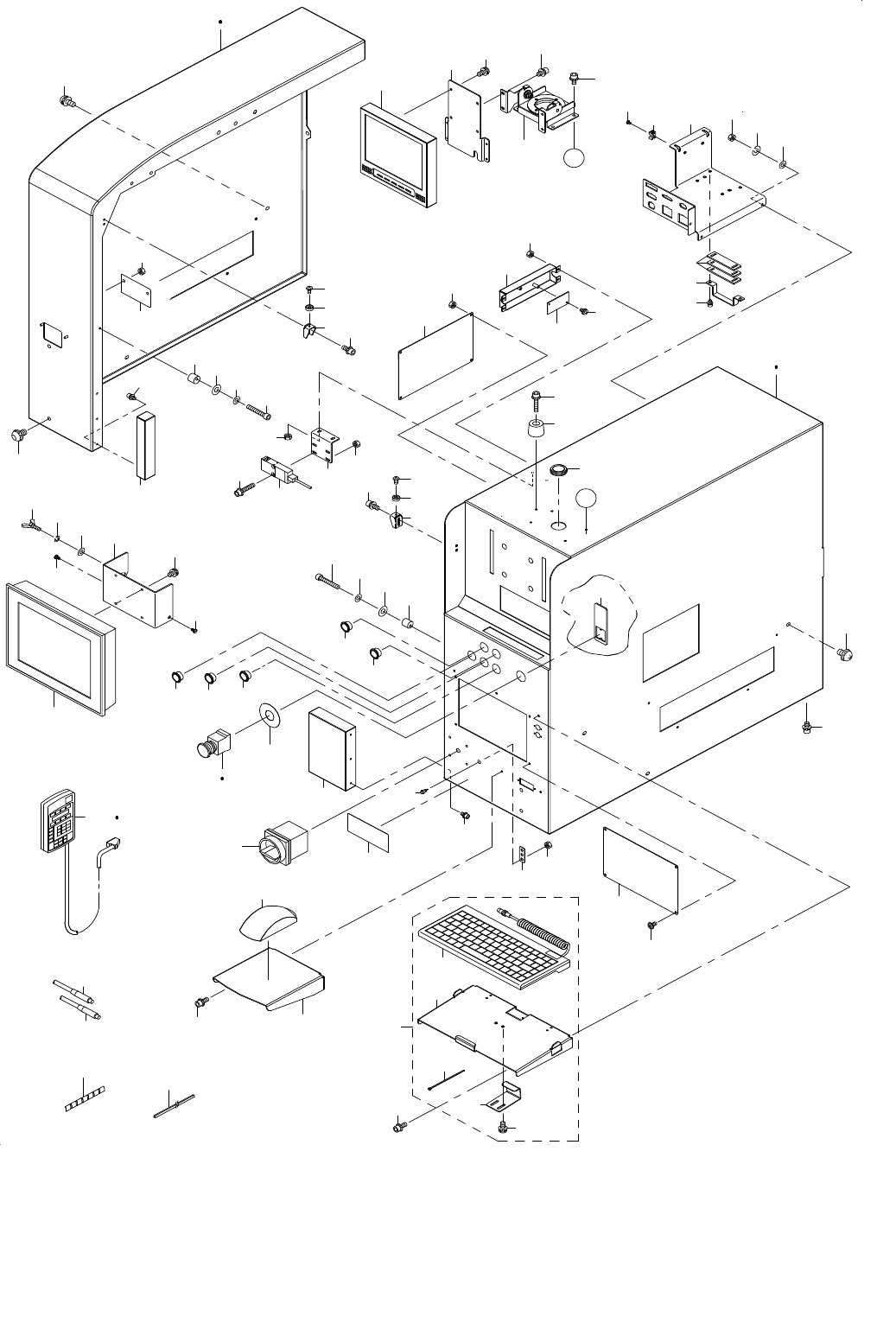

7. COVER COMPONENTS (1)
カバー関係（１）
1 2
4
7
6
8
13
14
16
18
17
16
22
24
20
21
25
26
28
28
29
31
27
36
37
39
35
40
38
64
45
A
A
46
48
47
52
58
63
77
65
66
67
68
87
69
70
71
88
44
75
75
76
34
76
54
54
53
3
15
90
49
50
19
9
59
78
56
57
55
80
79
81
85
84
83
82
85
32
86
30
51
74
73
23
33
10
12
11
73
72
62
5
43
42
30
41
60
61
89
3
