JM-10-Rev03 - 第26页
- 21 - 11. AIR COMPONENTS エアー関係 1 2 24 25 17 18 14 15 8 10 11 23 21 22 20 16 9 6 7 5 5 19 19 12 13 3 4
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....BEFORE M/C REV.D(OPTIONAL PARTS) マシン ＲＥＶ．Ｄ 以前（オプション部品）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-16845 BOTTOM COVER ASSY
ボトムカバー組
1
2 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
3 400-81751 B COVER SCREW
Ｂカバースクリュウ
(9)
4 400-77409 AIR COVER
エアカバー
(1)
5 400-81751 B COVER SCREW
Ｂカバースクリュウ
(4)
6 400-80585 EMBEDDED PULLS
埋め込み取手
(1)
7 401-07774 COVER SB
カバーＳＢ
(2)
8 400-81751 B COVER SCREW
Ｂカバースクリュウ
(8)
9 400-46640 USB BRACKET
ＵＳＢブラケット
(1)
10 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
11 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
13 400-77324 SHUT PLATE
シャットプレート
(1)
14 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
15 HM-0010100-10 FILTER
フィルター
(1)
16 HM-0003300-30 FAN GUARD
ファンガード
(1)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
18 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
19 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
20 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
21 401-35390 COVER_FB_MBF_C
カバーＦＢ＿ＭＢＦカート
(1)
22 400-95036 USB BOX L
ＵＳＢボックスＬ
(1)
23
#01
HX-0066000-00 DUST COVER
ダストカバー
1
24
#01
HX-0066700-00 DUST COVER
ダストカバー
2
25
#02
401-17499 BF BANK COVER ASSY
ＢＦバンクカバー組
1
26 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
27 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(2)
28 401-16734 BF BANK COVER
ＢＦバンクカバー
(1)
29 400-80585 EMBEDDED PULLS
埋め込み取手
(1)
30 401-16735 BF COVER BASE
ＢＦカバーベース
(1)
31 400-98888 MAGNET CATCH
マグネットキャッチ
(1)
32 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
- 21 -

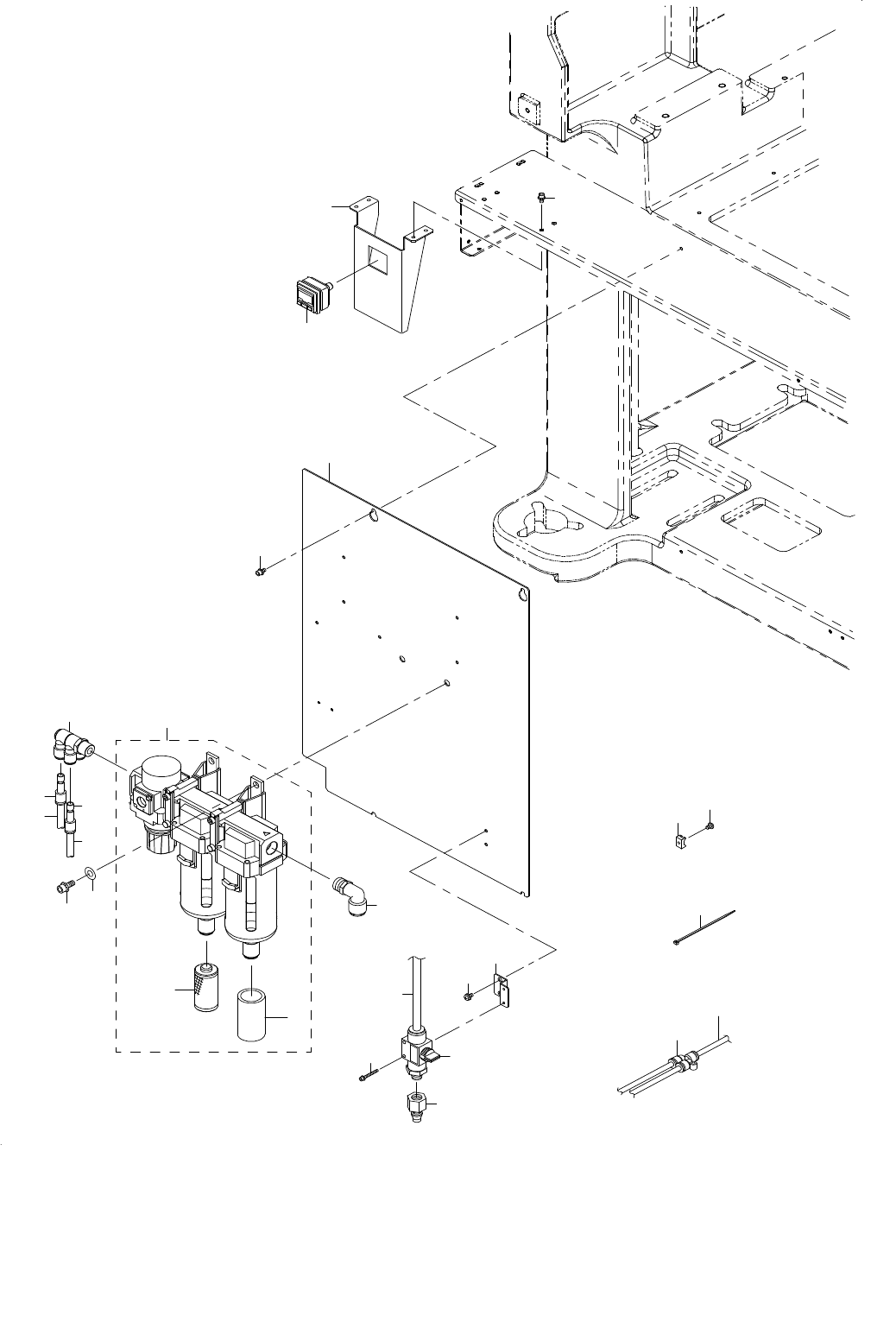

11.AIR COMPONENTS
エアー関係
1
2
24
25
17
18
14
15
8
10
11
23
21
22
20
16
9
6
7
5
5
19
19
12
13
3
4
- 22 -
NOTE( 注記 ) #01....TYPE EJECTOR(BEFORE M/C REV.D) エジェクタ仕様（Ｍ ／ Ｃ ＲＥＶ．Ｄ以前）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-07827 DUST COVER FL
ダストカバーＦＬ
1
2 PF-0552150-A0 AIR COMBINATION
エアコンビネーション
1
3 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
4 PF-9010020-00 FILTER ELEMENT A
フィルタエレメントＡ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
2
6 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
7 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
2
8 BT-1200801-EF TUBE
チューブ
0.4
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
10 HX-0029400-00 FIXED BASE
固定ベース
1
11 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
12
#01
400-82018 FACE BR
フェイスブラケット
1
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
14 400-00550 FV BRACKET
ＦＶブラケット
1
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
16 PV-0152120-00 FINGER VALVE
フィンガーバルブ
1
17 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
18 PJ-0252000-03 PLUG
プラグ
1
19 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
10
20 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
5
21 EA-9500B01-00 CABLE BAND
束線バンド
6
22 PJ-3080600-03 Y UNION
ユニオンワイ
6
23 400-45499 AIR PRESSURE METER ASM
エアプレッサーメータ組
1
24 PJ-3041253-01 ELBOW UNION
エルボユニオン
1
25 400-77326 ELBOW UNION
エルボユニオン
1
