- 31 -

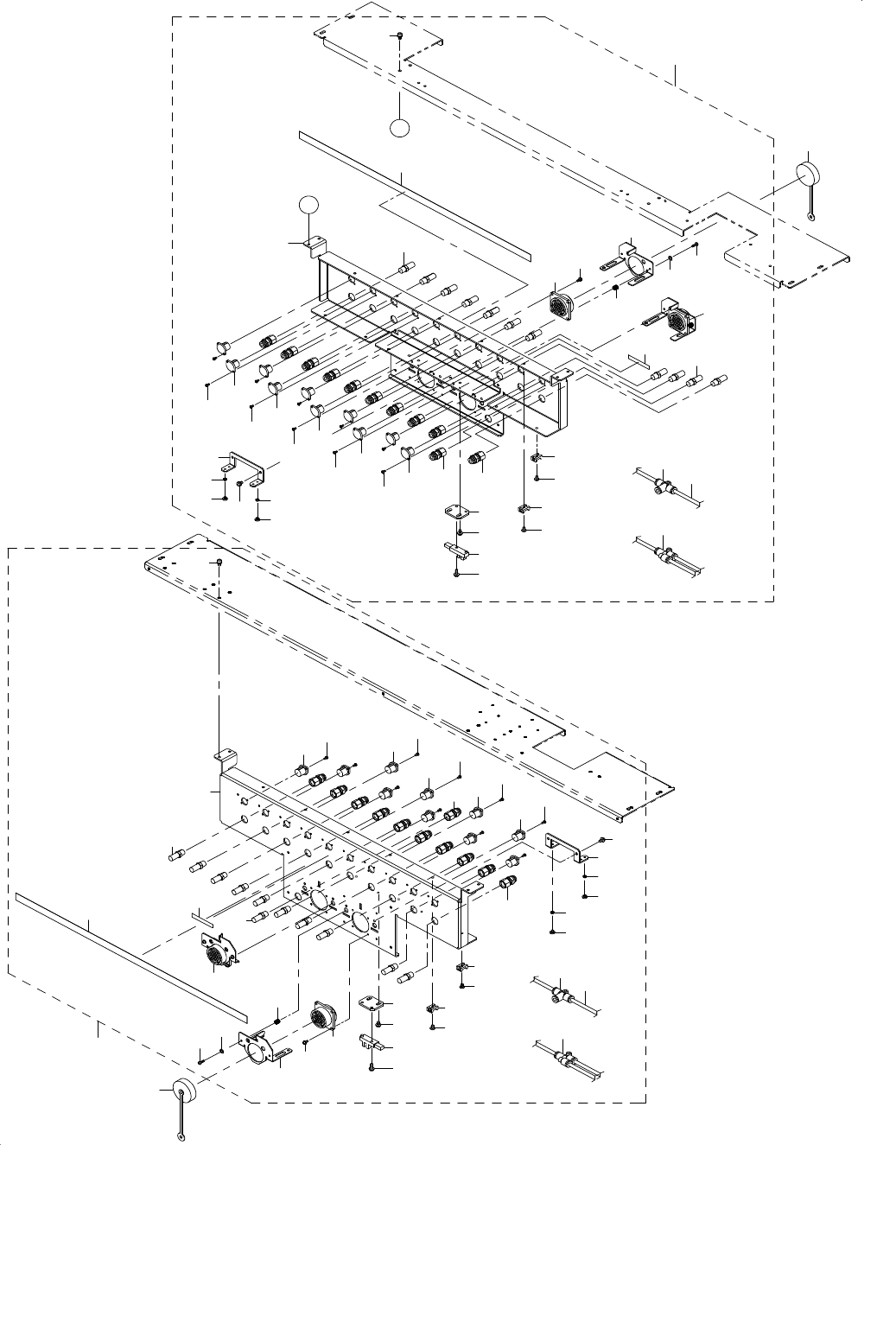

16.FEEDER BANK COMPONENTS(AFTER M/C REV.E)
フィーダバンク関係（マシン ＲＥＶ．Ｅ 以降）
46
44
43
45
39
52
51
39
39
50
49
39
48
39
67
42
41
8
7
4
5
6
10
9
15
3
14
3
13
3
12
3
11
3
35
2
10
9
16
21
22
34
31
25
20
17
36
30
19
24
23
24
23
18
27
28
29
26
33
32
1
38
45
46
53
71
54
55
56
57
59
58
61
60
61
60
62
64
65
66
63
40
70
47
A
A
69
68
37
72
- 32 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-48054 F CONNECTOR BR ASSY
Ｆコネクタブラケット組
1
2 401-35389 CONNECTOR_BR_MBF_C
コネクタブラケット＿ＭＢＦカート
(1)
3 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ２．５ Ｌ＝５
(20)
4 PJ-3010651-06 FEMALE UNION
メスユニオン
(10)
5 E2904-700-000 SOCKET
ソケット
(10)
6 401-16737 F CON LABEL RD
ＦコネクタラベルＲＤ
(1)
7 PJ-3050600-04 TEE
チーズ
(9)
8 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタンチューブ 青 ６Ｘ４
(3)
9 HX-0029400-00 FIXED BASE
固定ベース
(9)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(9)
11 401-16305 RADIAL CB CABLE 1 ASM
ラジアルＣＢケーブル１組
(1)
12 401-16306 RADIAL CB CABLE 2 ASM
ラジアルＣＢケーブル２組
(1)
13 401-16307 RADIAL CB CABLE 3 ASM
ラジアルＣＢケーブル３組
(1)
14 401-16308 RADIAL CB CABLE 4 ASM
ラジアルＣＢケーブル４組
(1)
15 401-16309 RADIAL CB CABLE 5 ASM
ラジアルＣＢケーブル５組
(1)
16 PJ-3080600-03 Y UNION
ユニオンＹ
(2)
17 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
18 401-16740 F CON SLIDER BR
Ｆコネクタスライダブラケット
(2)
19 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(7)
20 401-16739 F CON SLIDER
Ｆコネクタスライダ
(2)
21 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(4)
22 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(8)
23 400-81808 FREE LINK JOINT COLLAR
フリーリンクジョイントカラー
(8)
24 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(8)
25 401-16741 F CON SPRING
Ｆコネクタスプリング
(4)
26 401-16742 F CON SENS PLATE
Ｆコネクタセンサプレート
(2)
27 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
28 HD-0017100-00 SENSOR
フォトインタラプタ
(2)
29 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
30 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
31 E2904-700-000 SOCKET
ソケット
(1)
32 401-16743 F CON LABEL BW
ＦコネクタラベルＢＷ
(1)
33 401-34952 BW FEEDER-L CABLE ASM
ＢＷ ＦＥＥＤＥＲ−Ｌケーブル組
(1)
34 401-46342 R BW FEEDER CABLE ASM
Ｒ ＢＷフィーダケーブル組
(1)
35 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
36
#01
HK-0429901-9A CONNECTOR
キャップ
2
37 401-48055 R CONNECTOR BR ASSY
Ｒコネクタブラケット組
1
38 401-35389 CONNECTOR_BR_MBF_C
コネクタブラケット＿ＭＢＦカート
(1)
39 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ２．５ Ｌ＝５
(20)
40 PJ-3010651-06 FEMALE UNION
メスユニオン
(10)
41 E2904-700-000 SOCKET
ソケット
(10)
42 401-16737 F CON LABEL RD
ＦコネクタラベルＲＤ
(1)
43 PJ-3050600-04 TEE
チーズ
(9)
44 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタンチューブ 青 ６Ｘ４
(3)
45 HX-0029400-00 FIXED BASE
固定ベース
(9)
46 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(9)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
48 401-16305 RADIAL CB CABLE 1 ASM
ラジアルＣＢケーブル１組
(1)
49 401-16306 RADIAL CB CABLE 2 ASM
ラジアルＣＢケーブル２組
(1)
50 401-16307 RADIAL CB CABLE 3 ASM
ラジアルＣＢケーブル３組
(1)
51 401-16308 RADIAL CB CABLE 4 ASM
ラジアルＣＢケーブル４組
(1)
52 401-16309 RADIAL CB CABLE 5 ASM
ラジアルＣＢケーブル５組
(1)
53 PJ-3080600-03 Y UNION
ユニオンＹ
(2)
54 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
55 401-16740 F CON SLIDER BR
Ｆコネクタスライダブラケット
(2)
56 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(7)
57 401-16739 F CON SLIDER
Ｆコネクタスライダ
(2)
58 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(4)
59 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(8)
60 400-81808 FREE LINK JOINT COLLAR
フリーリンクジョイントカラー
(8)
61 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(8)
62 401-16741 F CON SPRING
Ｆコネクタスプリング
(4)
63 401-16742 F CON SENS PLATE
Ｆコネクタセンサプレート
(2)
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
65 HD-0017100-00 SENSOR
フォトインタラプタ
(2)
66 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
67 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
68 E2904-700-000 SOCKET
ソケット
(1)
69 401-16743 F CON LABEL BW
ＦコネクタラベルＢＷ
(1)
70 401-34952 BW FEEDER-L CABLE ASM
ＢＷ ＦＥＥＤＥＲ−Ｌケーブル組
(1)
71 401-46342 R BW FEEDER CABLE ASM
Ｒ ＢＷフィーダケーブル組
(1)
72
#01
HK-0429901-9A CONNECTOR
キャップ
2
- 33 -
