JM-10-Rev03 - 第61页
- 56 - NOTE( 注記 ) #01....FOR 54MM ５４ ＭＭ 用 #02....FOR 27MM ２７ ＭＭ 用 #03....FOR DFFP ＤＦＦＰ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-08116 VCS LIGHT UNI T ＶＣＳ照明組 1 2 401-07811 REF LIGHT BASE 反射照明ベース (1) 3 SL-…
- 55 -
OPTION
オプション

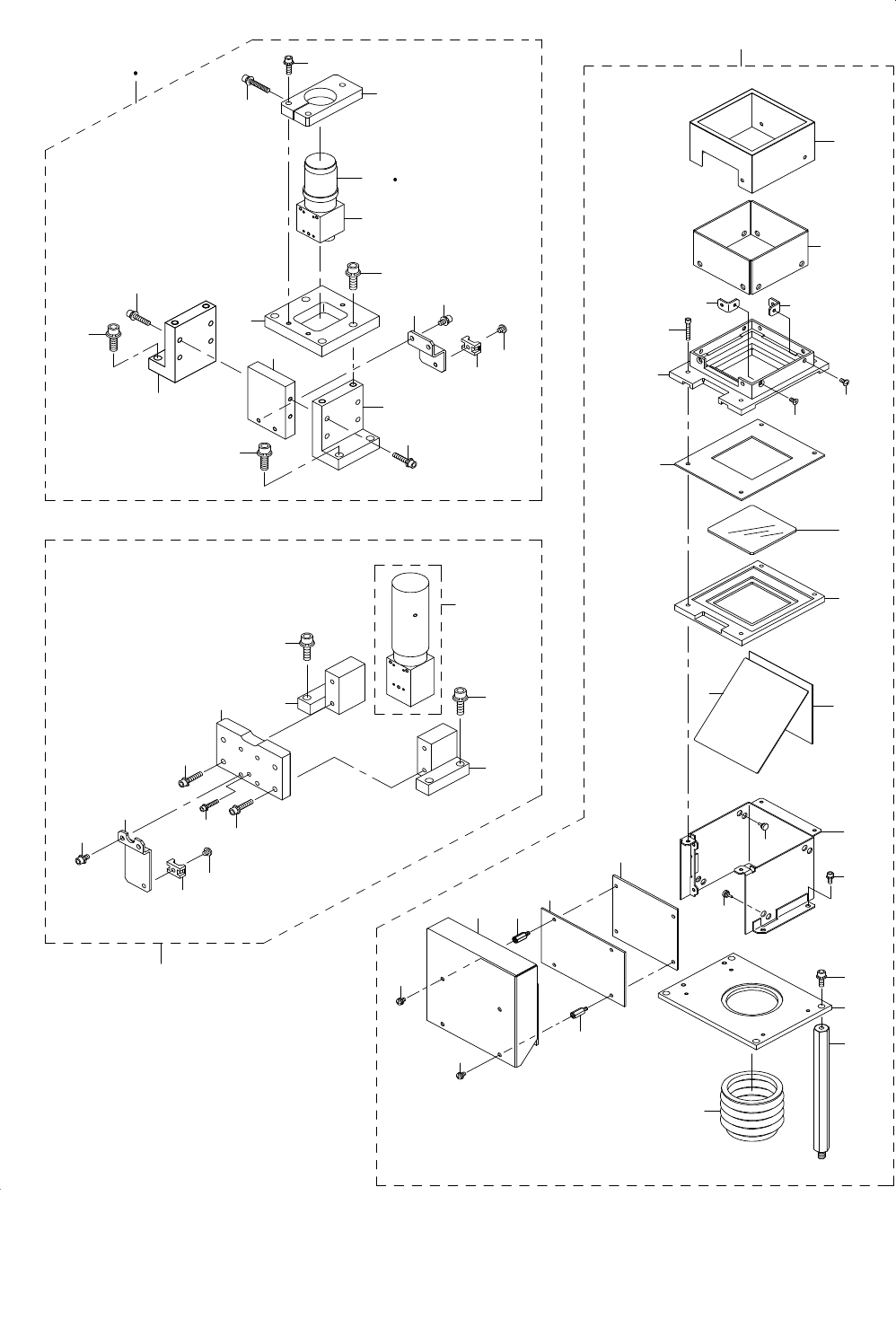

28.VCS COMPONENTS
ＶＣＳ 関係
2
3
4
5
6
7
8
8
9
10
11
11
13
15
16
17
19
20
18
12
21
22
23
18
25
14
14
24
34
34
43
32
32
33
29
30
36
38
39
40
41
42
42
37
35
31
26
27
54
45
46
47
48
50
50
49
49
51
53
52
44
1
28
55
- 56 -
NOTE( 注記 ) #01....FOR 54MM ５４ ＭＭ 用
#02....FOR 27MM ２７ ＭＭ 用
#03....FOR DFFP ＤＦＦＰ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08116 VCS LIGHT UNIT
ＶＣＳ照明組
1
2 401-07811 REF LIGHT BASE
反射照明ベース
(1)
3 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
4 401-07812 LENS COVER
レンズカバー
(1)
5 401-07813 MIRROR BOX
ミラーＢＯＸ
(1)
6 401-07819 VCS AA CLOTHES PAPER
ＶＣＳラシャペーパ
(1)
7 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
8 118-04606 RUBBER PLUG
布台防振ゴム
(8)
9 401-07814 HALF MIRROR
ハーフミラー
(1)
10 401-07815 LIGHT DIFFUSER
ライトディフューザ
(1)
11 HX-0035400-0D BASE PARTS
基板パーツ
(8)
12 401-07816 VCS DIFFUSER U
ＶＣＳディフューザＵ
(1)
13 401-07820 VCS DIFFUSER L
ＶＣＳディフューザＬ
(1)
14 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(8)
15 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(4)
16 401-07817 COVER GLASS
カバーガラス
(1)
17 401-07818 DIFFUSER COVER
ディフューザカバー
(1)
18 401-07810 BGA LIGHT SUPPORT
ＢＧＡライトサポート
(4)
19 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(4)
20 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
21 401-07164 COAXIAL LIGHT PCB ASM
ＣＯＡＸＩＡＬ ライト基板組
(1)
22 401-07165 BOTTOM LIGHT PCB ASM
ボトムライト基板組
(1)
23 401-07167 SIDE LIGHT ASM
サイドライト組
(1)
24 401-07821 VCS POST
ＶＣＳポスト
(4)
25 401-07822 VCS COVER
ＶＣＳカバー
(1)
26
#01
401-08117 VCS CAMERA ASSY
ＶＣＳカメラ組
1
27
#02
401-08118 VCS CAMERA ASSY(OP)
ＶＣＳカメラ組（ＯＰ）
1
28 400-48028 OCC CAMERA
ＯＣＣカメラ
(1)
29
#01
400-71668 LENZE STD
レンズＳＴＤ
(1)
30
#02
400-71667 LENZE OPT
レンズＯＰＴ
(1)
31 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
32 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
33 400-93915 VCS LENS HOLDER
ＶＣＳレンズホルダ
(1)
34 401-07824 CAMERA FRAME B
カメラフレームＢ
(2)
35 401-07823 CAMERA FRAME A
カメラフレームＡ
(1)
36 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
37 SL-6041692-TN SCREW
座金付き六角穴ボルトＭ４ Ｌ＝１６
(3)
38 401-07826 VCS CABLE BR
ＶＣＳケーブルブラケット
(1)
39 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
40 HX-0029400-00 FIXED BASE
固定ベース
(1)
41 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
42 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
43 401-07825 CAMERA FRAME C
カメラフレームＣ
(1)
44
#03
401-48022 VCS CAMERA UNIT(DFFP)
ＶＣＳカメラ組（ＤＦＦＰ）
1
45 401-48023 VCS_CAMERA_FRAME_A
ＶＣＳカメラフレームＡ
(1)
46 401-48024 VCS_CAMERA_FRAME_B
ＶＣＳカメラフレームＢ
(1)
47 401-48025 VCS_CAMERA_FRAME_C
ＶＣＳカメラフレームＣ
(1)
48 401-48026 VCS_CABLE_BR
ＶＣＳケーブルブラケット
(1)
49 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
50 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
51 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
52 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじＭ４Ｘ０．７ Ｌ＝６
(1)
53 HX-0029400-00 FIXED BASE
固定ベース
(1)
54 401-48018 DFFP_CAMERA_ASM
ＤＦＦＰカメラ組
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
- 57 -
29.HMS, SIGNAL LIGHT & MTS ATTACHMENT UNIT
ＨＭＳ・シグナルライト・ＭＴＳ 取付ユニット関係
8
2
1
1
4
5
6
6
5
3
9
7
11
12
14
13
13
14
15
16
16
17
18
19
19
10
