3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.3 Mål og vægt Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
100
3.3.2 Mål
3.3.2.1 SX1/SX2-automatens mål
3
Fig. 3.3 - 1 SX1/SX2-automatens mål (1 komponentvogn indvendigt, 1 komponentvogn udvendigt)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.3 Mål og vægt
101
3.3.3 Højde på den påklappede beskyttelseskappe
3

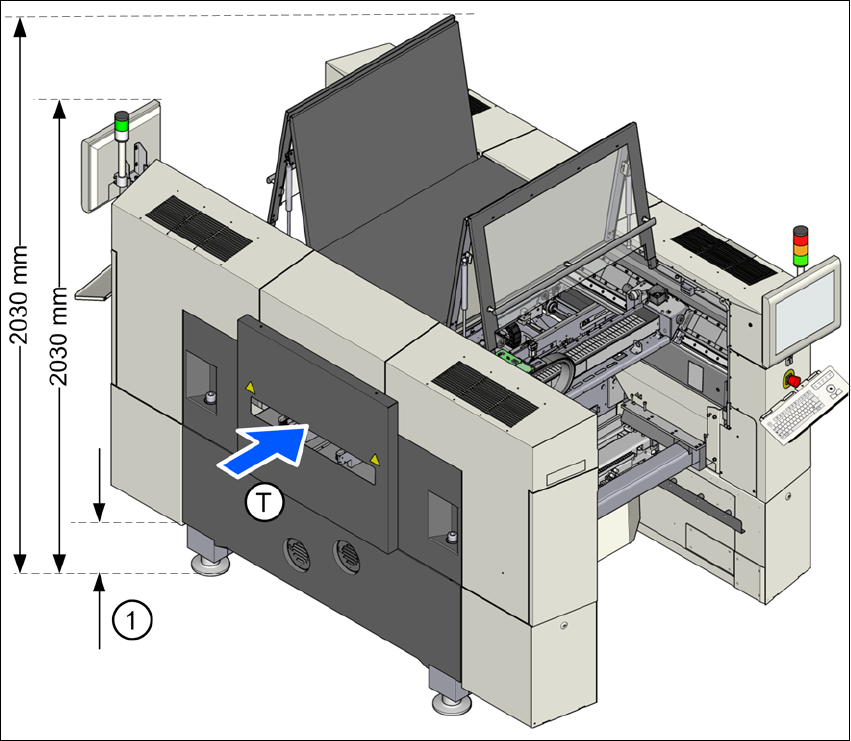

Fig. 3.3 - 2 Højde på den påklappede beskyttelseskappe - mål i millimeter
De angivne mål henfører til max. printplade-transporthøjden på 950 mm.
(1) Højden varierer alt efter indstillet printplade-transporthøjde
– ved printplade-transporthøjde 900 mm = 120 mm ± 15 mm
– ved printplade-transporthøjde 930 mm = 150mm ± 15 mm
– ved printplade-transporthøjde 950 mm = 170mm ± 15 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.3 Mål og vægt Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
102
3.3.4 Komponentvognenes rangeringsradier på SIPLACE SX1/SX2
3

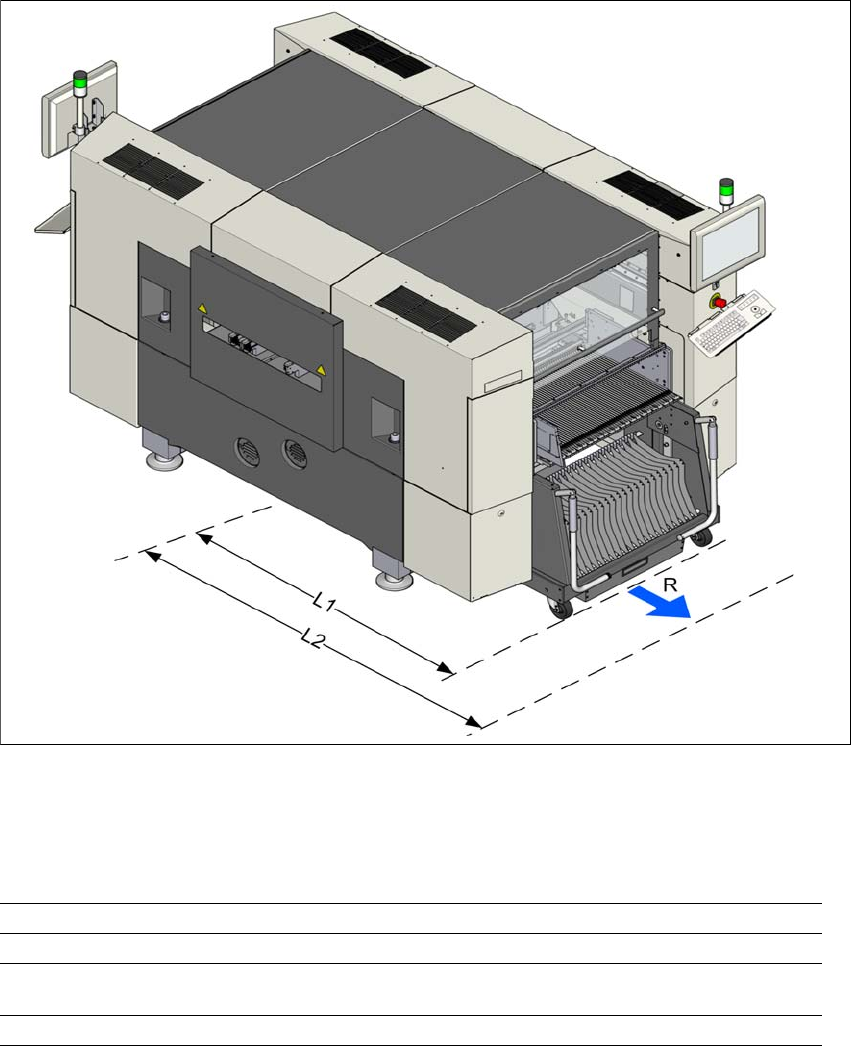

Fig. 3.3 - 3 Komponentvognenes rangeringsradier på SX1/SX2-automaten
Komponentvognenes rangeringsradier R på SX1/SX2-automaten udgør:
3
3
Placeringssted 1 (udvendig) Placeringssted 2 (indvendig)
Rangeringsradius R 760 mm 760 mm
Afstand L1: Maskinmidte til
yderkant af komp.-vogn
1300 mm 1175 mm
Afstand L2: Maskinmidte til væg 2060 mm 1935 mm
