Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.3 Mål og vægt 103 3.3.5 T yngdepunkt 3.3.5.1 SX1/SX2-automatens tyngdepunkt 3 Fig. 3.3 - …
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.3 Mål og vægt Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
102
3.3.4 Komponentvognenes rangeringsradier på SIPLACE SX1/SX2
3
Fig. 3.3 - 3 Komponentvognenes rangeringsradier på SX1/SX2-automaten
Komponentvognenes rangeringsradier R på SX1/SX2-automaten udgør:
3
3
Placeringssted 1 (udvendig) Placeringssted 2 (indvendig)
Rangeringsradius R 760 mm 760 mm
Afstand L1: Maskinmidte til
yderkant af komp.-vogn
1300 mm 1175 mm
Afstand L2: Maskinmidte til væg 2060 mm 1935 mm
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.3 Mål og vægt
103
3.3.5 Tyngdepunkt
3.3.5.1 SX1/SX2-automatens tyngdepunkt
3

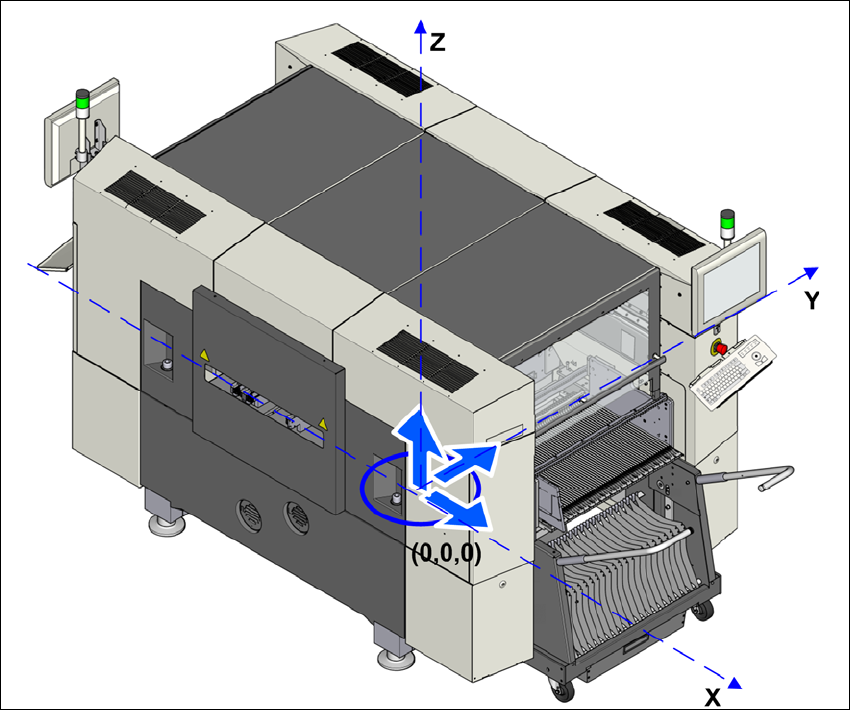

Fig. 3.3 - 4 SX1/SX2-automaternes tyngdepunkt i millimeter
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 738,5 mm
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 900 mm.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.4 Oversigter over konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
104
3.4 Oversigter over konstruktionsgrupper
3.4.1 Oversigt over konstruktionsgrupper SIPLACE SX2
3
3

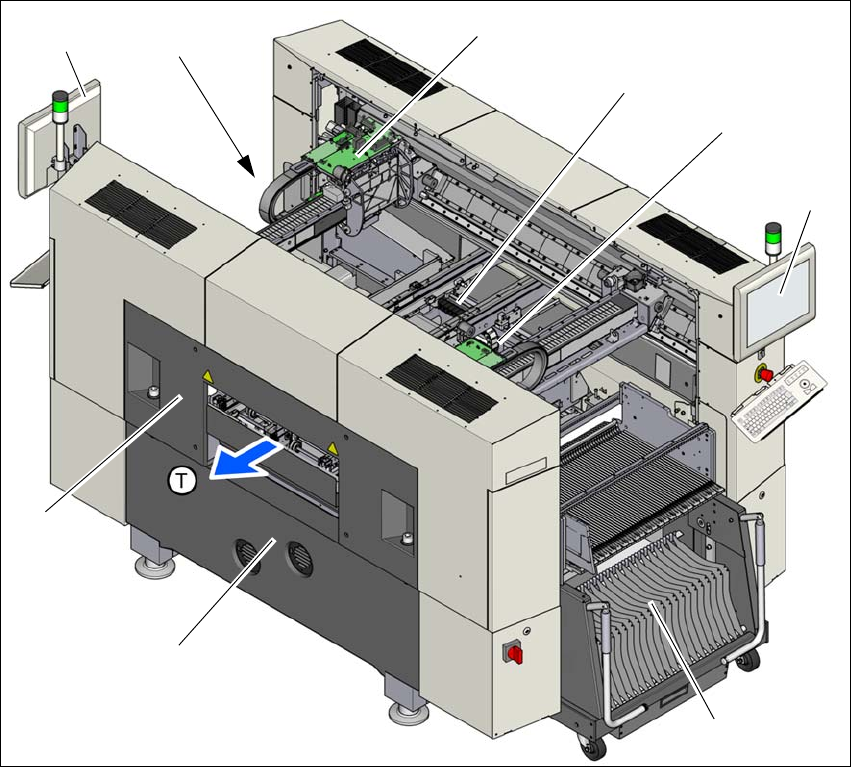

Fig. 3.4 - 1 SX2-automat - konstruktionsgrupperoversigt
(1) Basismodul
(2) Robotmodul
(3) Portal 2 med bestykningshoved
(4) Printplade-transport (enkelt- eller dobbelttransport)
(5) Portal 1 med bestykningshoved
(6) Monitor med tastatur (2x)
(7) Komponentvogn på placeringssted 1
(8) Placeringssted 2 med indtrækningsanordning, tapesaks, antitapekanal
(T) Printplade-transportretning
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
