Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.4 Oversigter over konstruktionsgrupper 105 3.4.2 Oversigt over konstr uktionsgrupper SIPL…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.4 Oversigter over konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
104
3.4 Oversigter over konstruktionsgrupper
3.4.1 Oversigt over konstruktionsgrupper SIPLACE SX2
3
3
Fig. 3.4 - 1 SX2-automat - konstruktionsgrupperoversigt
(1) Basismodul
(2) Robotmodul
(3) Portal 2 med bestykningshoved
(4) Printplade-transport (enkelt- eller dobbelttransport)
(5) Portal 1 med bestykningshoved
(6) Monitor med tastatur (2x)
(7) Komponentvogn på placeringssted 1
(8) Placeringssted 2 med indtrækningsanordning, tapesaks, antitapekanal
(T) Printplade-transportretning
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.4 Oversigter over konstruktionsgrupper
105
3.4.2 Oversigt over konstruktionsgrupper SIPLACE SX1
3
3

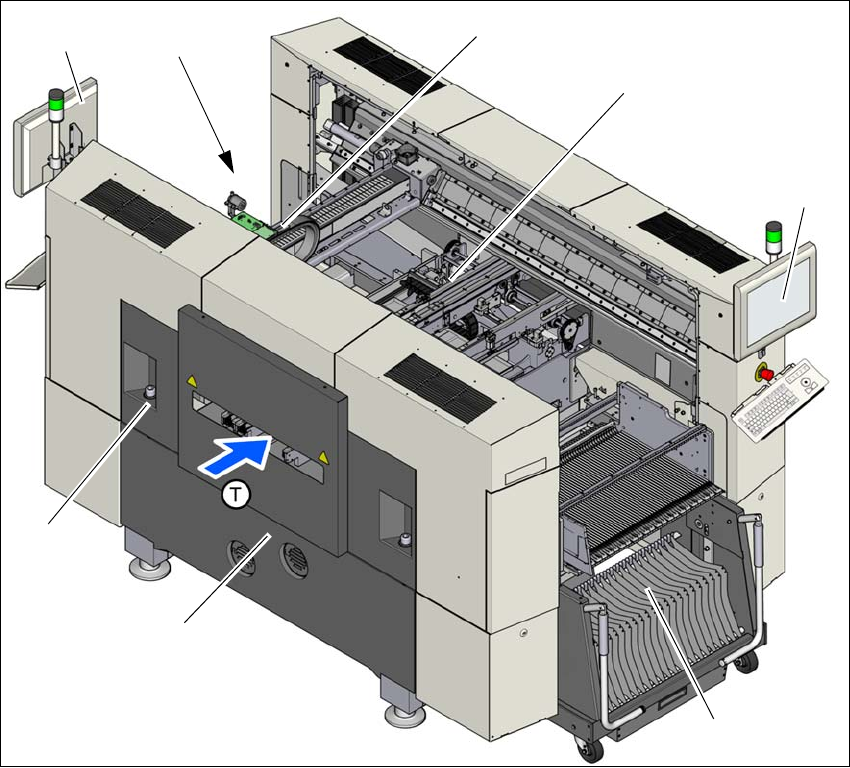

Fig. 3.4 - 2 SX1-automat - konstruktionsgruppeoversigt
(1) Basismodul
(2) Robotmodul
(3) Portal 1 med bestykningshoved
(4) Printplade-transport (enkelt- eller dobbelttransport)
(5) Monitor med tastatur (2x)
(6) Placeringssted 2 med komponentvogn
(7) Placeringssted 1 med indtrækningsanordning, tapesaks, antitapekanal
(T) Printplade-transportretning
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.5 Bestykningshoved Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
106
3.5 Bestykningshoved
3.5.1 SIPLACE SpeedStar C&P20 til very high speed-bestykning
3

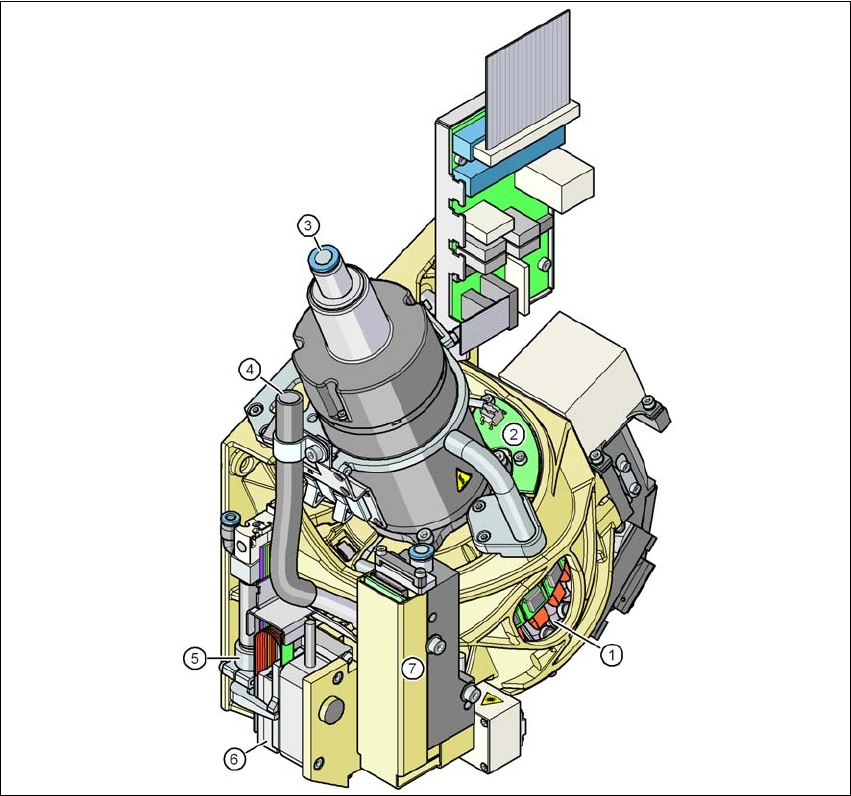

Fig. 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drev, 20 drev
(2) Printplade "Vakuumsensor holdekreds"
(3) Tryklufttilslutning til 20 Venturidyser til optagnings-/bestyknings- og holdekredsløbet
(4) Ledning til trykreguleringsventilens returluft (7)
(5) Returcylinder
(6) Z-motor (linearmotor)
(7) Trykreguleringsventil
