3.5.1.2 Tekniske data SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
med BE-kameratype 23 med BE-kameratype 41
Komponentspektrum
*a
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kun-
despecifikke standarder og komponentemballagetolerancerne samt komponenttolerancerne.
01005 til 2220, Melf, SOT,
SOD
03015 mm op til 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
BE-specifikationer
maks. højde
min. benraster
min. benbredde
min. ball-raster
min. ball-diameter
min. dimensioner
maks. dimensioner
maks. vægt
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmerbar
påsætningskraft
1,5 - 4,5 N 1,5 - 4,5 N
Pipettetyper 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X-/Y-nøjagtighed
*b
*)b Præcisionsværdierne dokumenteres i forbindelse med maskingodkendelsen og opfylder betingelserne i
SIPLACE's leverings- og serviceomfang.
± 41 µm / 3
± 55 µm / 4
± 41 µm / 3
± 55 µm / 4
Vinkelnøjagtighed ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Belysningsniveauer 5 5
Indstillingsmuligheder for
belysningsniveauer
256
5
256
5
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.5 Bestykningshoved Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
110
3.5.1.3 Sensor til komponent-udsmidningsbeholder
3
3.5.2 Vakuumpumpe
3.5.2.1 Sikkerhedsforskrifter vedr. vakuumpumpen
3
3.5.3 Beskrivelse
Hvert Collect&Place-hoved råder over sin egen vakuumgenerator, der forsyner holde- og bestyk-
ningskredsen med det nødvendige vakuum. Vakuumergenerator til bestykningshovederne arbej-
der iht. Venturi-princippet. I kombination med en vakuumpumpe kan trykluftforbruget nedsættes
betydeligt ved SpeedStar (C&P20) hovedet. En vakuumpumpe kan forsyne op til to SpeedStar
(C&P20) hovedet. Der kan derfor maks. bruges én vakuumpumpen. De løbende driftsomkostnin-
ger falder, afhængigt af hvor høje energiomkostningerne er.
3
3
BEMÆRK
Ved brug af SpeedStar anbefaler vi at installere sensor til komponent-udsmidningsbehol-
der, der fås som ekstraudstyr. (Se også afsnit 6.7
, side 330)
ADVARSEL
Følg sikkerhedsforskrifterne i den medfølgende driftsvejledning.
BEMÆRK
Trykluftforbrugsværdierne findes i afsnit 3.2.4
, side 98.
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.5 Bestykningshoved
111
3.5.4 SIPLACE MultiStar CPP
3

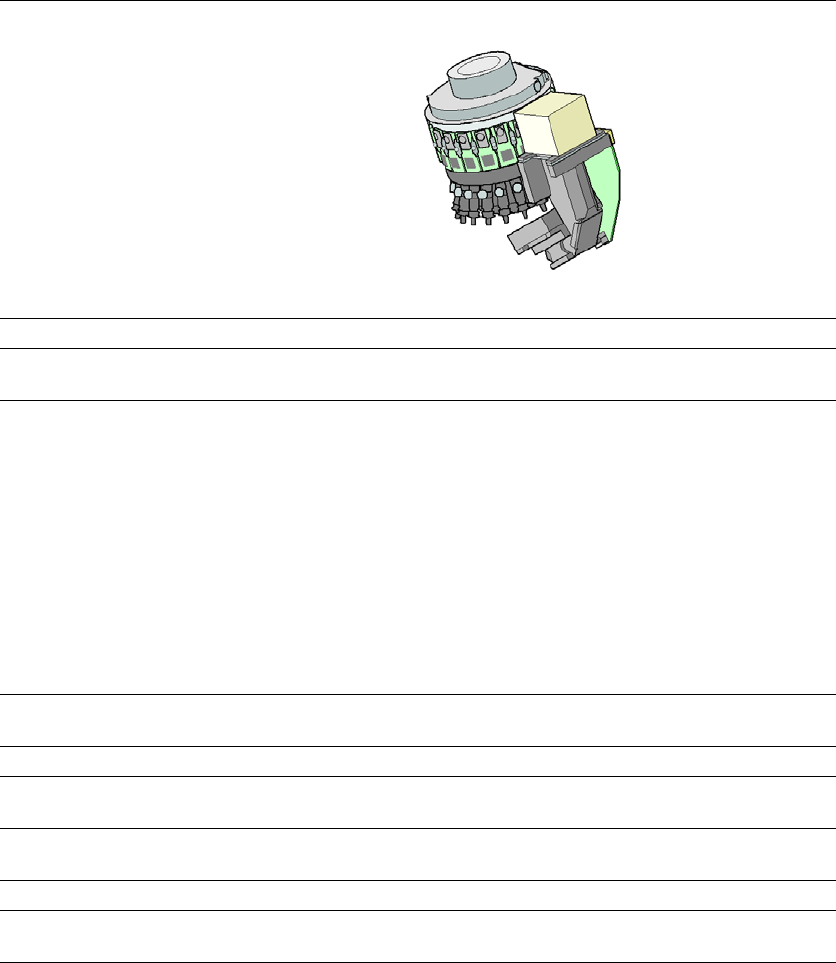

Fig. 3.5 - 3 SIPLACE MultiStar - set forfra, funktionsgrupper del 1
(1) Stjerne med 12 segmenter
(2) Segment med integreret DP-drev
(3) Torquemotor til stjernedrev
(4) mellemfordelerprintplade
(5) Printplade til styring af 12 DP-drevene
(6) Tryklufttilslutning til Venturidyser til optagnings-/bestyknings- og holdekredsen
