3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2 3.6 Portalsystem Fra softwareversion SR.706.1 SP1 Udgave 1 0/2014 DA 128 3.6.3 Y -aksens opbygning 3 Fig. 3.6 - 5 Y -aksens opbygning Y -aksen …
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.6 Portalsystem
127
3

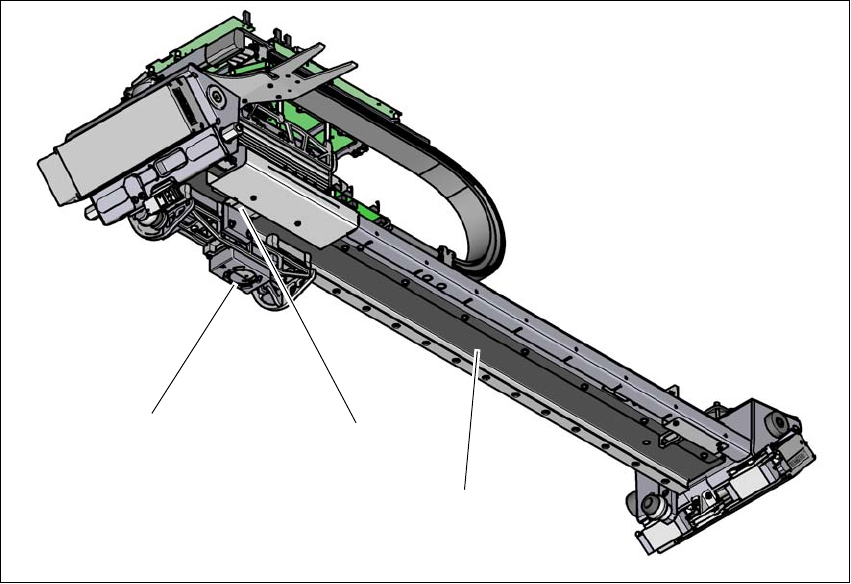

Fig. 3.6 - 4 X-aksens opbygning - set nedefra
(1) Printplade-kamera
(2) Læseenhed
(3) Længdemålesystem (på portalens underside)
X-aksen drives af en linearmotor. Drevets sekundærdel består af en permamagnet og er monteret
på portaludlæggeren, primærdelen er skruet sammen med hovedholderen. Hovedholderen er
konstrueret således, at alle typer af bestykningshoveder kan isættes, hvilket kendetegner den
store fleksibilitet, der opnås med SIPLACE-automater.
(2)
(1)
(2)
(3)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.6 Portalsystem Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
128
3.6.3 Y-aksens opbygning
3

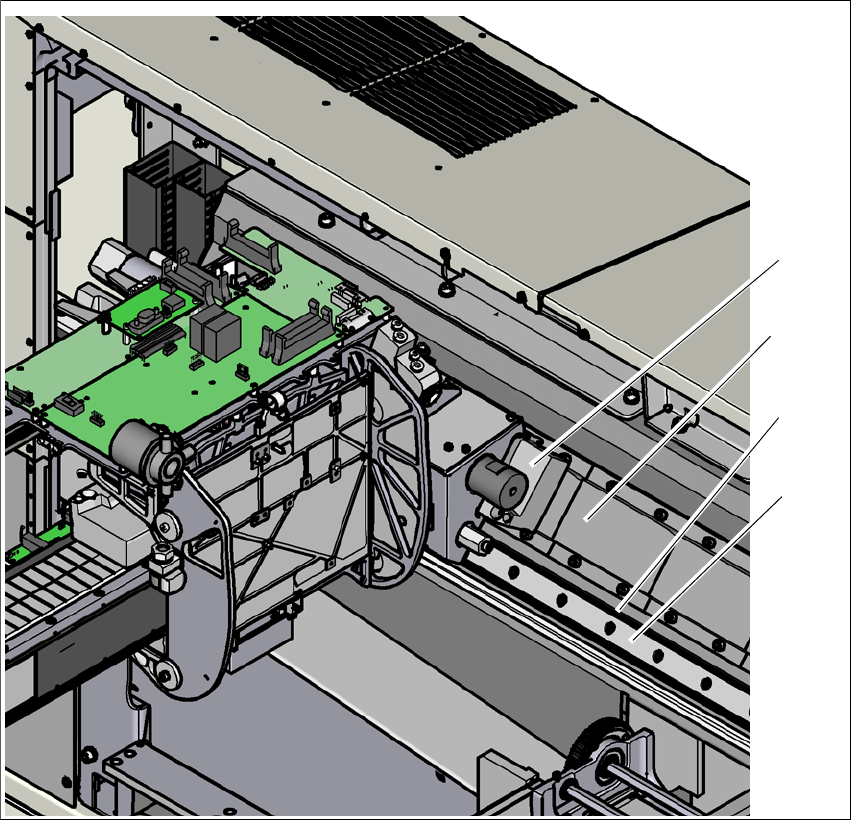

Fig. 3.6 - 5 Y-aksens opbygning
Y-aksen består hovedsageligt af følgende hovedkonstruktionsgrupper:
(1) Y-linearmotoren (primærdel) monteret på X-aksen med fast og bevægeligt leje
(2) Permamagnet (Y-linear-motorens sekundærdel)
(3) Lineært vandringsmålesystem
(4) Føringssystem
(1)
(2)
(4)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.7 PCB-transportsystem
129
3.7 PCB-transportsystem
3.7.1 Beskrivelse
PCB-transportbåndene er opbygget som transportenheder i tre dele med indgående transport,
bearbejdningstransport og udgående transport. De to sektioner indgående og udgående transport
fungerer som bufferzoner for printpladerne, hvis kortere ventetider skulle indtræde.
Transportbåndene trækkes af børsteløse jævnstrømsmotorer . Transporten af printpladerne over-
våges og styres af fotocelleanlæg. Når printpladen har nået bestykningsområdet og passeret fo-
tocelleanlæggene, nedbremses den. Så snart printpladen har nået sin nominelle position ,
aktiveres et laserfotocelleanlæg, transportbåndet stoppes, og printpladen klemmes fra undersi-
den.
Afstanden mellem printpladeoverside og bestykningshoved er derfor uændret ved enhver print-
plade og afhænger ikke af printpladens tykkelse. Som følge heraf er bestykningsraten heller ikke
afhængig af printplade-tykkelsen. Derudover er dette med til at optimere printplade-mærkecentre-
ringen. Den ensblivende afstand mellem printplade-overflade og printplade-kamera er printplade-
kameraets fokus altid lige skarpt indstillet på printplade-overfladen. Printplade-mærkekonturerne
vises optimalt på printplade-kameraets CCD-chip.
Bredden på printplade-transporten indstilles og overvåges af en integreret reguleringskreds. Den
vælges ved programkald. Til det formål aktiverer reguleringselektronikken drivmotoren, indtil den
ønskede bredde er nået.
Transporthøjden kan vælges på automaten således, at den kan integreres i linier med en trans-
porthøjde på 900, 930 eller 950 mm. Standardhøjden er 930 mm.
Kommunikationen mellem PCB-transporterne på de enkelte automater sikres via SMEMA-græn-
sefladen eller den optionale Siemens-grænseflade.
Til dobbelttransport kan vælges den faste transportside til højre eller venstre. Skiftet af den faste
transportside fra højre til venstre eller omvendt foretages nemt pr. stationssoftware.
Til enkelttransport kan kun den faste transportside til højre indstilles. Fast transportside til venstre
er dog muligt via en mekanisk omstilling.
Via indstillingen Smart Pin Support kan support pins automatisk bringes i position på løftebordet
under printpladen. Se afsnit 6.15
, side 343.
