Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.7 PCB-transportsystem 131 3.7.3 PCB-dobbelttransportens opbygning Den fleksible dobbe ltt…

100%1 / 368
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.7 PCB-transportsystem Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
130
3.7.2 PCB-enkelttransportens opbygning
3

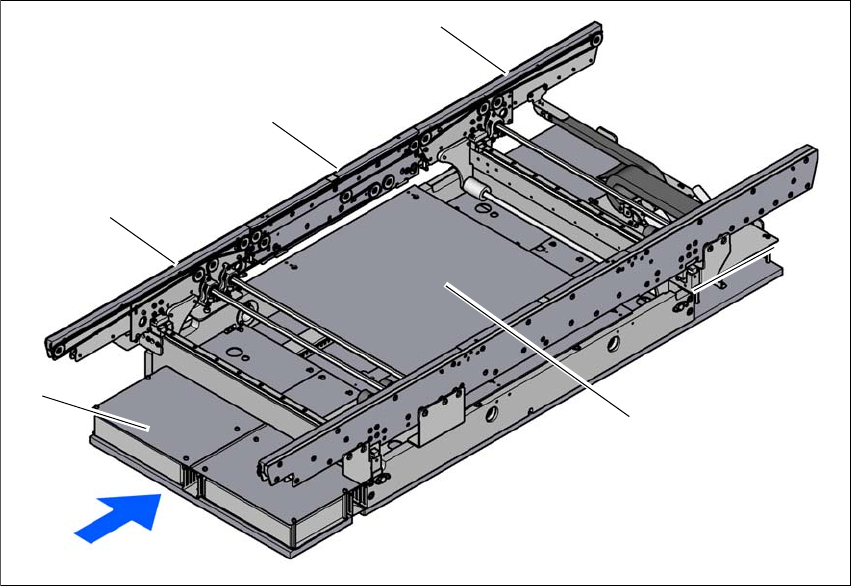

Fig. 3.7 - 1 PCB-enkelttransportens opbygning
(1) Indgående transport
(2) Bearbejdningstransport
(3) Udgående transport
(4) Løftebord
(5) Transportstyring (under afdækningen)
(1)
(4)
(3)
(2)
(5)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.7 PCB-transportsystem
131
3.7.3 PCB-dobbelttransportens opbygning
Den fleksible dobbelttransport er forsynet med to transportspor, der er elektrisk og mekanisk uaf-
hængige af hinanden. Det faste transportsidestykke befinder sig som standard på den højre side.
PCB-dobbelttransporten kan benyttes som enkelt- eller dobbelttransport, alt efter behov.
3

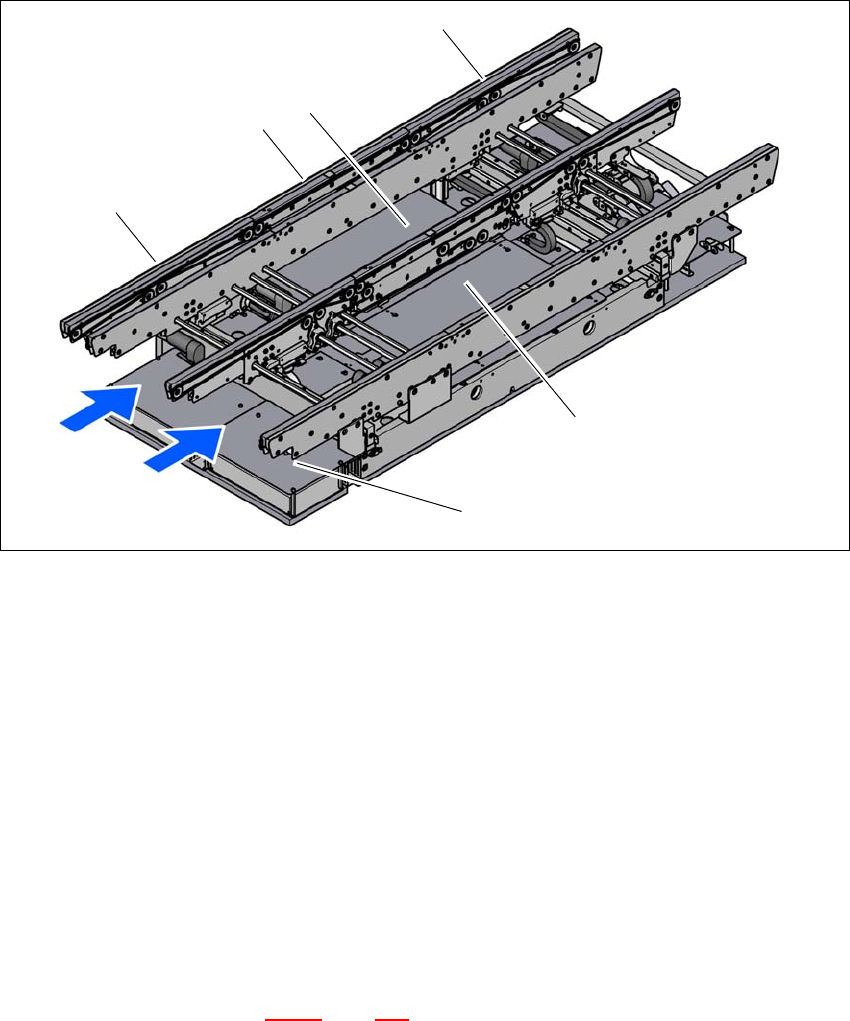

Fig. 3.7 - 2 PCB-dobbelttransportens opbygning
(1) Indgående transport
(2) Bearbejdningstransport
(3) Løftebord 1
(4) Udgående transport
(5) Løftebord 2
(6) Transportstyring (under afdækningen)
T1 Transportspor 1
T2 Transportspor 2
3.7.3.1 Fleksibel PCB-doppeltransport - transportspor og transportmåder
Det højre transportspor (set i transportretningen) betegnes "Transport 1", det venstre trans-
portspor "Transport 2" (se fig. 3.7 - 4
, side 133).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.7 PCB-transportsystem Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
132
3.7.3.2 PCB-dobbelttransport i modus "Enkelttransport"
Dobbelttransporten kan konfigureres online til en enkelttransport. Et transportspor køres så helt
sammen og deaktiveres (se fig. 3.7 - 3
). Dette giver en transportsporbredde på max. 460 mm.
3
Fig. 3.7 - 3 Fleksibel dobbelttransport i funktionen "Enkelttransport"
Dobbelttransport med udvidet transportspor 2
(fast transportvange venstre)
Transportspor 2
deaktiveret
Transportspor 1 Transportspor 2 Transportspor 1
deaktiveret
PCB-transportretning PCB-transportretning
Fast transportvange
Dobbelttransport med udvidet transportspor 1
(fast transportvange højre)
Bevægelig transportvange
