3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2 3.9 X-fødemoduler til SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 148 3.9.2 T ekniske dat a for transp ortører fra SIPLA…
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.9 X-fødemoduler til SIPLACE SX1/SX2
147
3

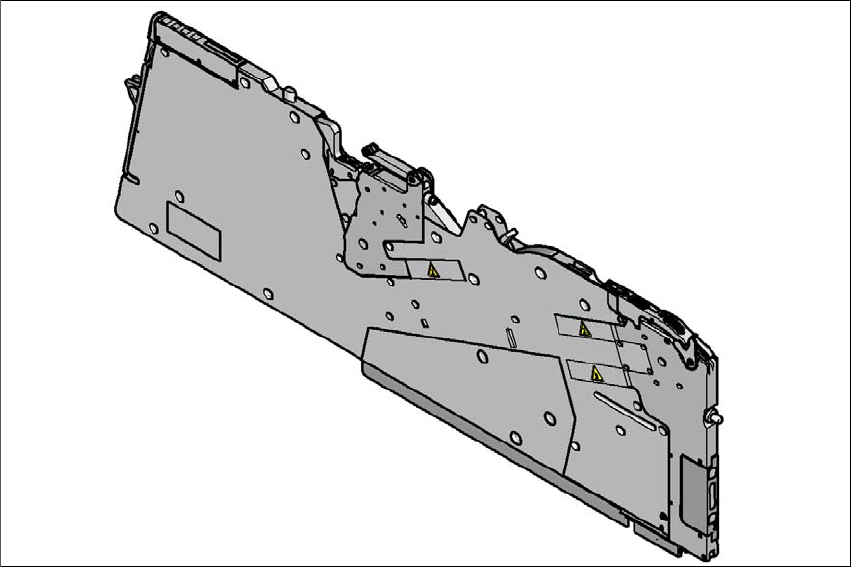

Fig. 3.9 - 2 8 mm X-tapefødemodul - set bagfra
(1) Indgangsåbning til tapeledekanal med tapefjeder
(2) Klap til dækfoliebeholder
(3) Integreret kniv til afskæring af dækfolie
(4) Udtagningsgreb, faldet i hak
(5) Betjeningspanel
(6) Drivmotor til dækfoliepakanordning
(7) Drivmotorer til tapetransport
(8) Drejeventil til bortskaffelse af komponenter
(9) Forreste glideskinne
(10) Bageste glideskinne
(11) Grafisk visning af henteposition afhængigt af komponentstørrelse
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 X-fødemoduler til SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
148
3.9.2 Tekniske data for transportører fra SIPLACE X-serien
Efterfølgende sider indeholder illustrationer til fødemoduler i X-serien samt tekniske data.
3.9.2.1 Tapefødemodul 4 mm X
3
Fig. 3.9 - 3 Tapefødemodul 4 mm X
3
Tapefødemodul 4 mm X Art.-nr. 00141268-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.9 X-fødemoduler til SIPLACE SX1/SX2
149
3.9.2.2 Tapefødemodul 8 mm X
3
Fig. 3.9 - 4 Tapefødemodul 8 mm X
3
Tapefødemodul 8 mm X Art.-nr. 00141270-xx
Tapefødemodul 8 mm X med splejsesensor Art.-nr. 00141290-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
