3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2 3.9 X-fødemoduler til SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 150 3.9.2.3 T apefødemodul SIPLACE Smart Feeder 2x8 mm…
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.9 X-fødemoduler til SIPLACE SX1/SX2
149
3.9.2.2 Tapefødemodul 8 mm X
3

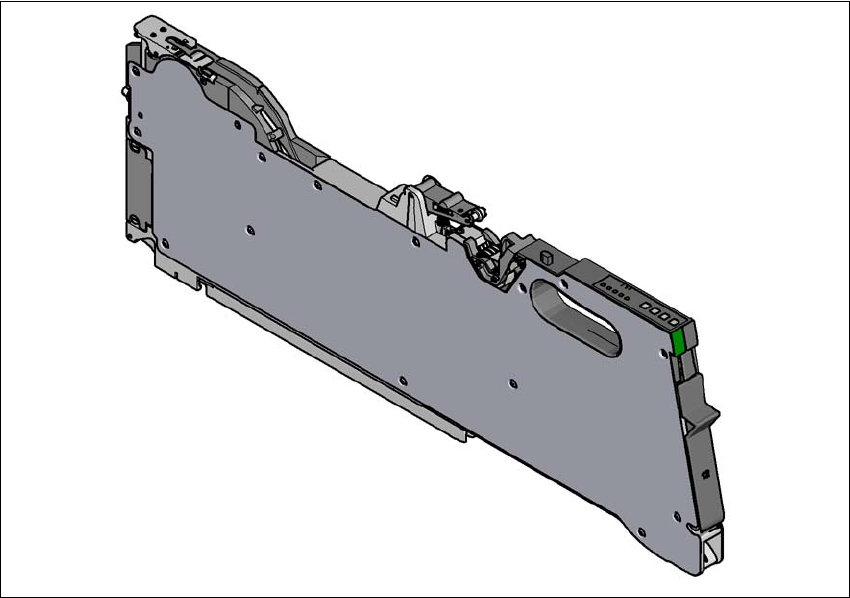

Fig. 3.9 - 4 Tapefødemodul 8 mm X
3
Tapefødemodul 8 mm X Art.-nr. 00141270-xx
Tapefødemodul 8 mm X med splejsesensor Art.-nr. 00141290-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 X-fødemoduler til SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
150
3.9.2.3 Tapefødemodul SIPLACE Smart Feeder 2x8 mm X
3
Fig. 3.9 - 5 Tapefødemodul Smart Feeder 2x8 mm X
3
Tapefødemodul Smart Feeder 2x8 mm X Art.-nr. 00141269-xx
Tapefødemodul Smart Feeder 2x8 mm X med sensor Art.-nr. 00141289-xx
Bredde 22,6 mm
Belægning af fødemodul-placeringssteder 2
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.9 X-fødemoduler til SIPLACE SX1/SX2
151
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3
Fig. 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Art.-nr. 00141370-xx
SIPLACE Smart Feeder 8 mm X med sensor Art.-nr. 00141390-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
