1 Indledning Betjeningsvejledning SIPLACE SX1/SX2 1.1 SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 16 Bestykningsautomaterne SIPLACE SX1 og SX2 er kendeteg net ved – et topmål af præcision – stor fl…
Betjeningsvejledning SIPLACE SX1/SX2 1 Indledning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 1.1 SIPLACE SX1/SX2
15
1 Indledning
Denne betjeningsvejledning er en håndbog/opslagsværk til betjening og opsætning af SIPLACE
®
Bestykningsautomater SX1/SX2. Der er tale om den originale betjeningsvejledning.
I sidehovedet i alle kapitler findes oplysninger om udgavestatus og softwareversion, fra hvilken
denne vejledning er gyldig.
1.1 SIPLACE SX1/SX2
1

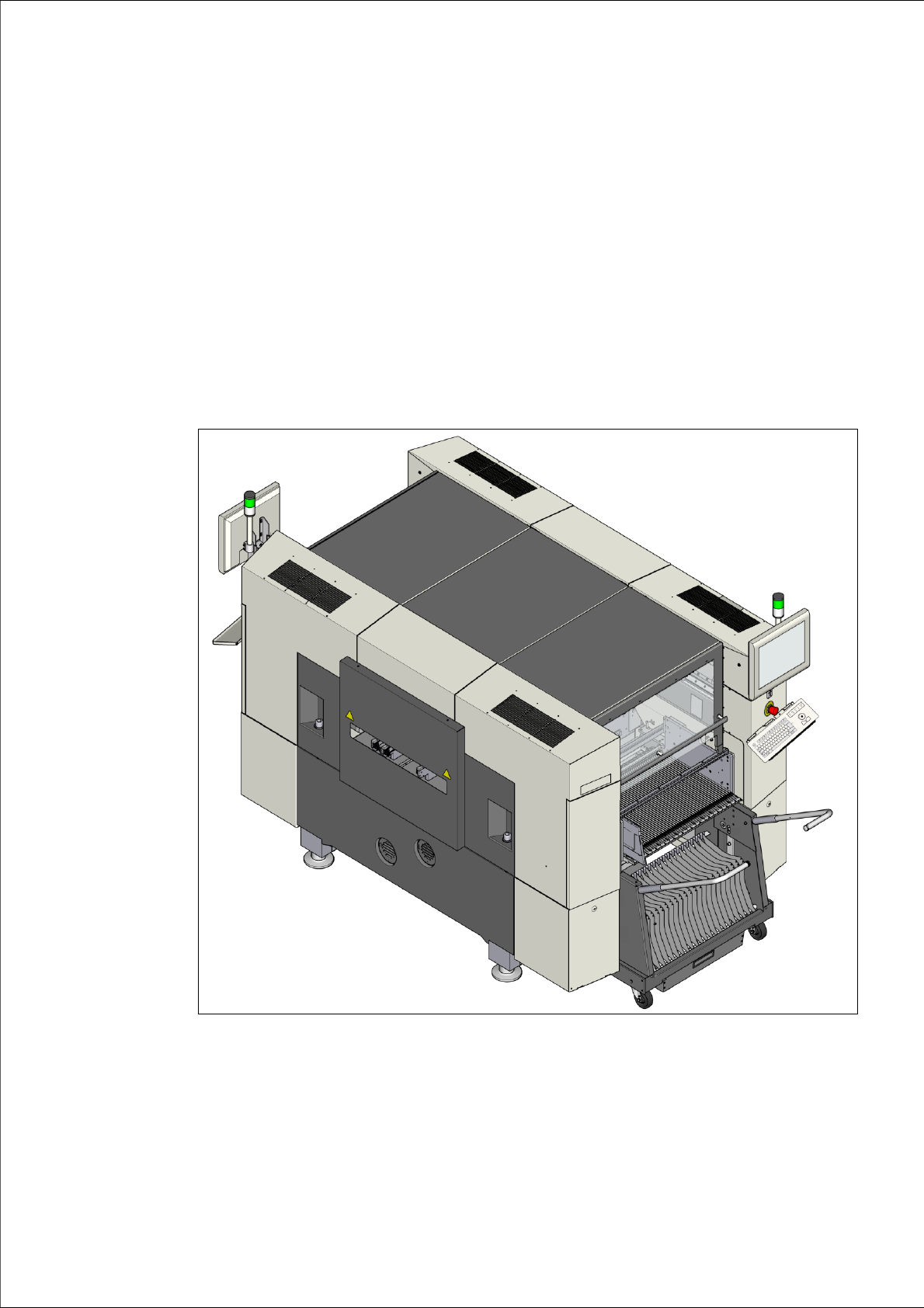

Fig. 1.1 - 1 Bestykningsautomat SIPLACE SX1/SX2
1 Indledning Betjeningsvejledning SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
16
Bestykningsautomaterne SIPLACE SX1 og SX2 er kendetegnet ved
– et topmål af præcision
– stor fleksibilitet ved konfigurationen
– hoved- og portalmodularitet
– bestykningsydelse helt ind i high-end-procesområdet
– et omfattende komponentspektrum af 03015-komponenter op til en størelse af
125 mm x 10 mm.
Til bearbejdning af komponenterne finder tre bestykningsvarianter anvendelse:
– Collect&Place-metoden
– Pick&Place-metoden
– en kombination af Collect&Place- og Pick&Place-metoden (blandet modus).
Bestykningsautomaten SIPLACE SX1 råder over en portal, bestykningsautomaten SIPLACE SX2
råder over to portaler. I overensstemmelse med det hos SIPLACE udviklede princip om hoved- og
portalmodularitet kan bestykningshovederne og portalerne uden problemer skiftes inden for kort
tid. En oversigt over bestykningshovedkonfigurationerne findes i afsnittet 1.1.1
fra side 17.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret-
ning med lineære motorer.
Printpladetransport kan foretages med SIPLACE-enkelttransport eller den fleksible SIPLACE-
dobbelttransport.
Til tilvejebringelse af komponenter findes to placeringssteder, som kan udstyres med komponent-
vogne med op til 60 spor.
Alternativt kan der på hvert af de to placeringssteder tilkobles en waffle-pack-veksler (WPC5 eller
WPC6). Hvis et placeringssted er udstyret med en WPC5/WPC6, skal der stilles en komponent-
vogn med 30 spor på det andet placeringssted.
Betjeningsvejledning SIPLACE SX1/SX2 1 Indledning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 1.1 SIPLACE SX1/SX2
17
1.1.1 Bestykningshoved-konfiguration - oversigt
1
Automat Bestykningshoved Standardkameraer Tilvalgsmuligheder
SIPLACE
SX1
C&P20 BE-kamera, type 23 – BE-kamera, type 41
CPP Komponent-kamera, type
30
– Stationært kamera, type 33
TH Komponent-kamera, type
33
– Stationært kamera, type 25 (kun
på placeringssted 1)
SIPLACE
SX2
C&P20/C&P20 BE-kamera, type 23 – BE-kamera, type 41
CPP / CPP
Komponent-kamera, type
30
– Stationært kamera, type 33
CPP/TH
Komponent-kamera, type
30
Stationært kamera, type 33
– Stationært kamera, type 25 (kun
på placeringssted 1)
TH/TH
Stationært kamera, type 33 – Stationært kamera, type 25 (kun
på placeringssted 1)
