3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2 3.10 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 182 3.10.9 Antit apekanal på kompone ntvogn-ind træknings…
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.10 Komponentvogn SIPLACE SX1/SX2
181
3.10.7.2 Max. taperullediameter afhængigt af PCB-transporthøjden
3
3
3.10.8 Tapeaffaldsslisk
3
Fig. 3.10 - 10 Tapeaffaldsslisk til komponentvognsindkøringen
3
3
Uden holder til den
ekstra taperulle
Med holder til den ekstra taperulle
PCB-transporthøjde
for komponentvogn
Taperullediameter Taperullediameter
uden spindel med spindel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
BEMÆRK
Brug af stikaksler
Ved SIPLACE SX1/SX2-komponentvogne er spindler normalt ikke nødvendige.
Brug stikaksler, hvis fejlmeldingen "Timeout" optræder flere gange ved X-fødemodu-
len.
BEMÆRK
Tapeaffaldsslisken til SIPLACE SX1/SX2 kan kun installeres på komponentvognsindkø-
ringen til SIPLACE SX1/SX2 (se fig. 5.15 - 4
, side 279).
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.10 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
182
3.10.9 Antitapekanal på komponentvogn-indtrækningsanordningen
I standardversionen kan antitapekanalen føre tapes med en lommehøjde op til max. 12 mm hen
til den pneumatiske tapesaks.
3

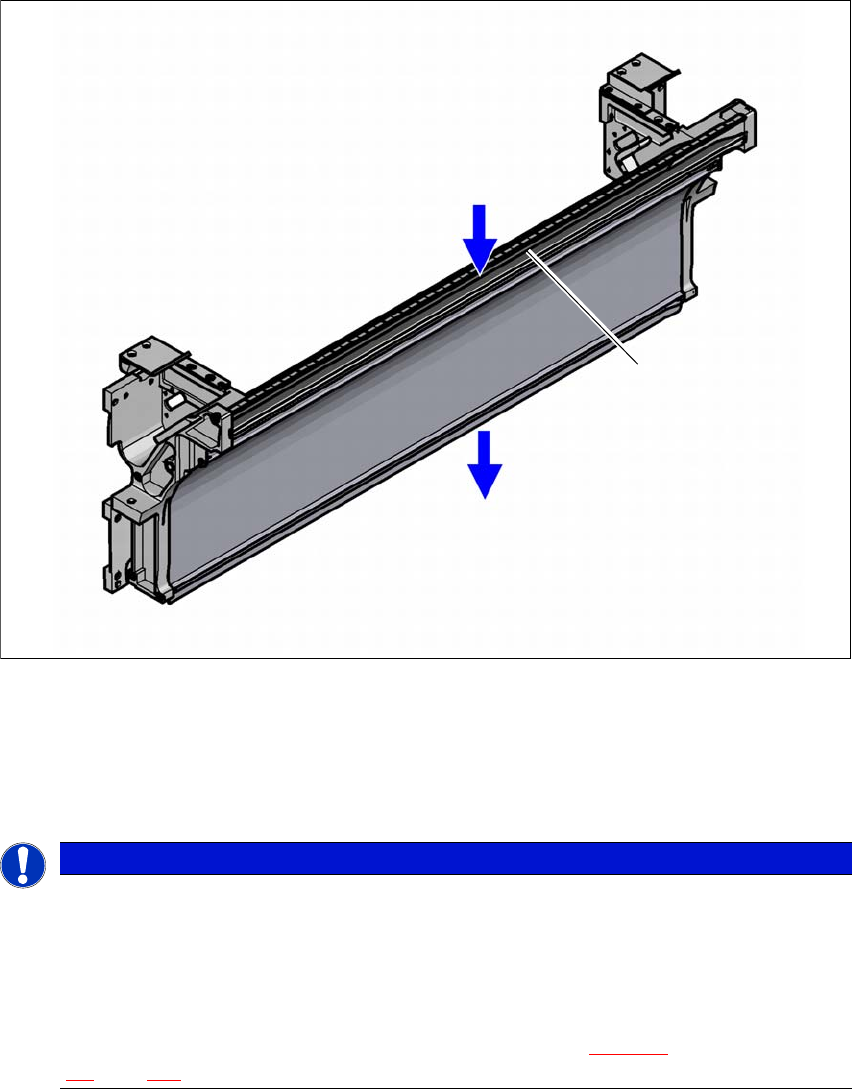

Fig. 3.10 - 11 Antitapekanal på komponentvogn-indtrækningsanordning SIPLACE SX1/SX2
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Skilleplade til tapes < 12 mm, til tapes > 12 mm demonterbar
3
BEMÆRK
Fare før kø!
Ved fødemoduler med lave lommer ved siden af fødemodulerne med høje lommer er der
fare for kø.
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportø-
rer med høje lommer.
Til tapelommer over 12 mm kan skillepladen (pos. 3 på fig. 3.10 - 11
) fjernes (se afsnit
4.5
, side 218).
(1)
(2)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.1 Transport og leveringskonfiguration
183
4 Opstilling og ibrugtagning
4.1 Transport og leveringskonfiguration
4.1.1 Transportemballage
Inden for Europa leveres automaten og komponentvognene på to træpaller indpakket i plastikfolie.
Uden for Europa leveres automaten og komponentvognene i transportkasser af træ.
4.1.1.1 Transportemballagens mål
Pallernes og trækassernes mål er anført i nedenstående oversigt:
4

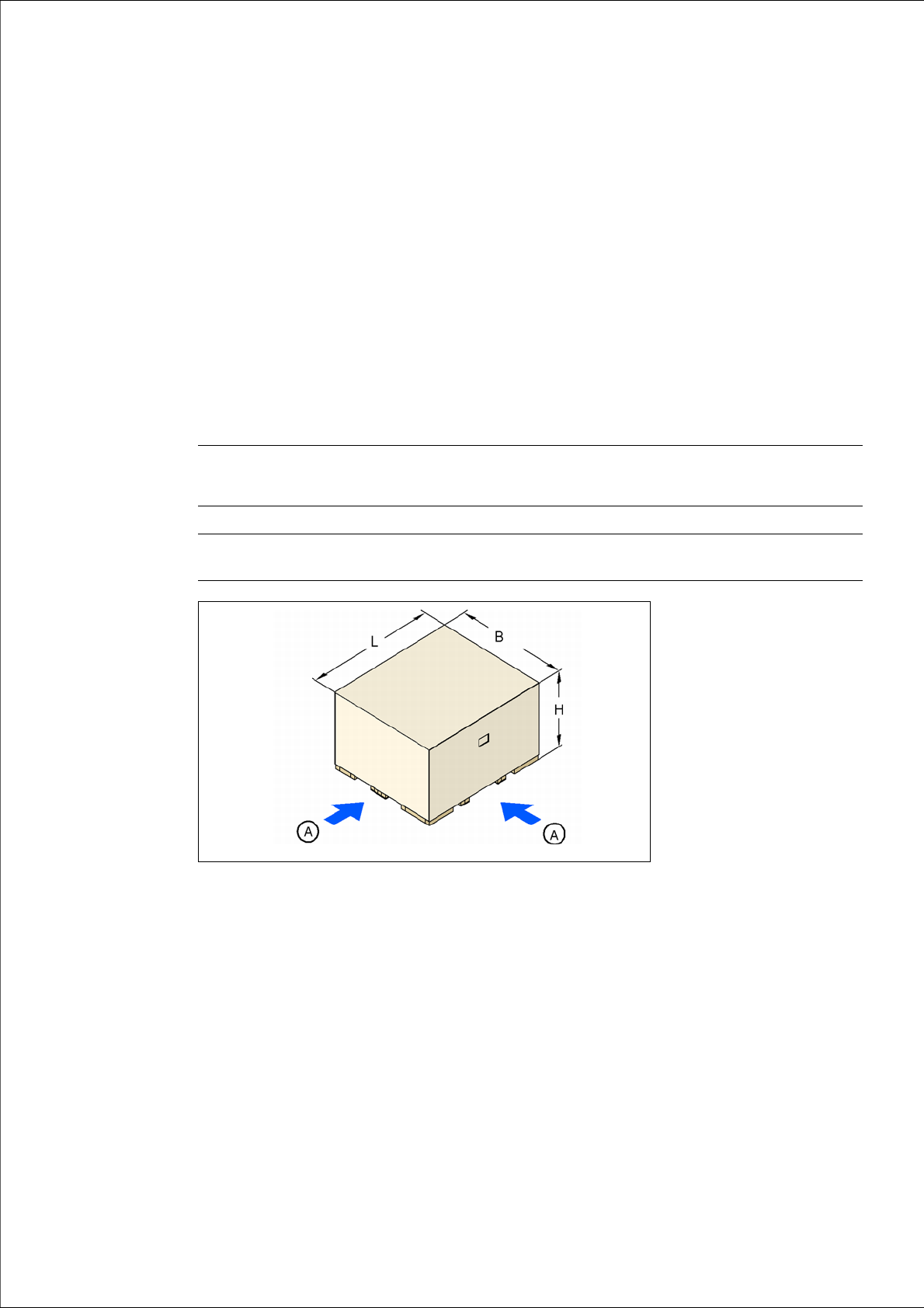

Fig. 4.1 - 1 Transportkasse - mål i millimeter
(A) Anbringelsespunkter for gaffeltrucken
Automat (L x B x H) Komp.-vogn 60 (L x B x
H)
Komp.-vogn 30 (L x B x
H)
Palle 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Trækasse
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
