4.1.5.2 Transportmiddel
Brug en gaffeltruck med følgende specifikation til at transportere automaten:
4.1.5.3 Anbringelsespunkter for gaffeltrucken på automaten
Figur 4.1 - 3, side 189 viser gaffeltruckens anbringelsespunkter på automaten, når automaten skal
løftes op fra pallen eller transporteres uden palle.
4
4
4
4
Gaffellængde Min. 1800 mm
Bærekraft Min. 6000 kg
Gaffelafstand, hvis gaflen forløber parallelt med printplade-
transportretningen
Ca. 420 mm
BEMÆRK
Undgåelse af skader ved automater
Transportér altid automaten med palle og gaffeltruck over længere strækninger.
ADVARSEL
Justér gaflen!
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible ska-
der på automaten:
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at automaten løftes ud over anlægsfladen, kan
medføre en deformation af maskinrammen og beskadigelser af kabler og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski-
nundersidens anlægsflade (se fig. 4.1 - 3
, side 189).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en de-
formation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.1 Transport og leveringskonfiguration
189
4

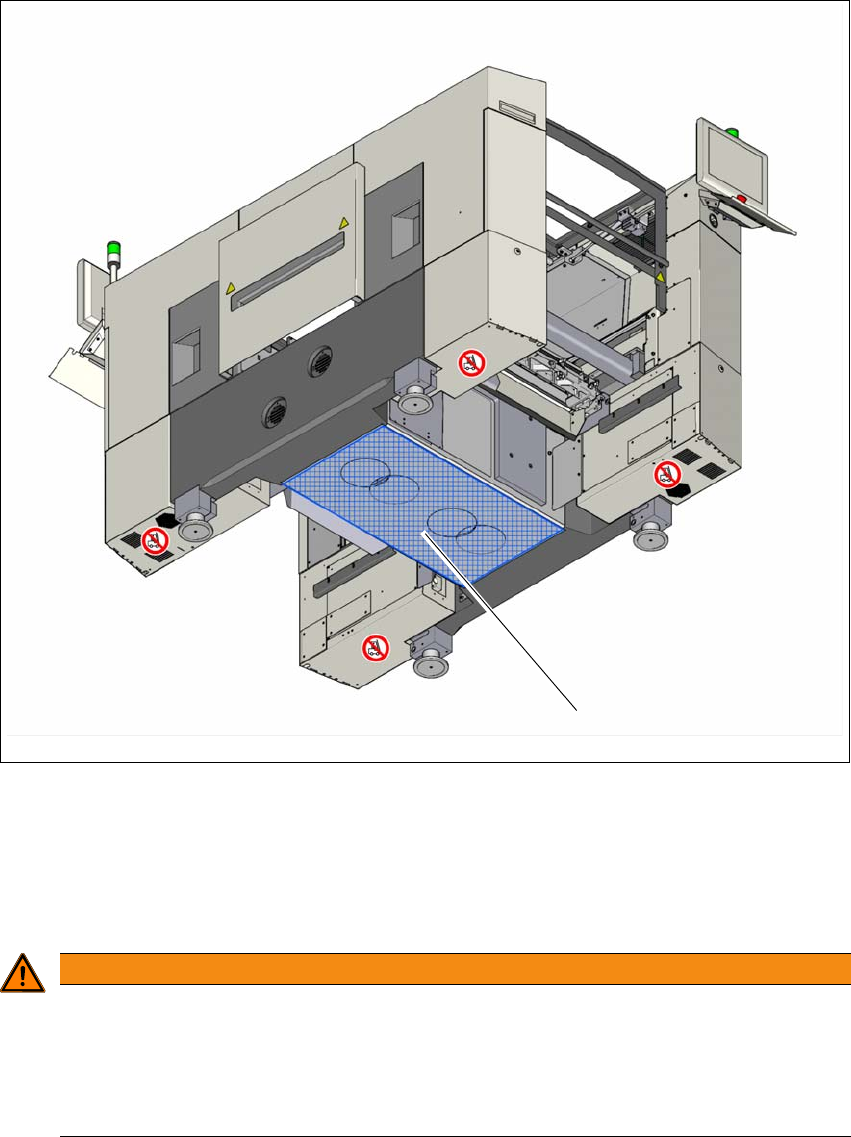

Fig. 4.1 - 3 Anlægsflader - gaffel parallel med printplade-transportretning
(1) Anlægsflade til gaffeltruckens gaffel
4.1.5.4 Hvad De ubetinget skal overholde under transporten
4
(1)
ADVARSEL
Fare for beskadigelse!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gul-
vet.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
190
4.2 Infrastruktur på opstillingsstedet
4
4.2.1 Anbefalinger vedr. underlagets beskaffenhed
Automatens underlag skal være fast og jævnt, dynamiske kræfter kan nemlig frembringe sving-
ninger på opstillingsstedet under driften. Svingningernes omfang afhænger af undergulvets kon-
struktion. Principielt er følgende egnet, såfremt parametrene for gulvbelastningen osv.
overholdes:
– Stålbeton-loftskonstruktioner (f.eks. lofter i industrihaller)
– Stålbeton-gulvplader (f.eks. betongulve i industrihaller uden kælder)
– Rum med dobbelt gulv, såfremt der er et stabilt fundament i mellemrummet. For dette mel-
lemfundament gælder de samme opstillingsbetingelser. Det kan være fremstillet af stålbjæl-
ker eller beton.
4.2.1.1 Maksimal gulvplanhed
Automatens underlag må have et fald på maksimalt 0,6%. Det svarer til et fald på 5 mm (i Y-ret-
ning) og 4 mm (X-retning) over en strækning på 800 mm (f.eks. BE-vognens bredde).
4.2.1.2 Maskinvægt og gulvbelastning
Værdierne for maskinvægt og gulvbelastning findes i afsnit 3.3.1, side 99.
4.2.2 Trykluftforsyning
4.2.2.1 Kontrol af trykluftforsyning
Kontroller, om trykluftforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i af-
snit 3.2
, side 97).
Noter trykluftegenskaberne på opstillingsstedet i en protokol.
4
BEMÆRK
Bemærk også dokumentet "Net- og trykluftkonfiguration for SMD-anlæg" (tysk+engelsk,
art.-nr. 00197548-xx), som du modtager ved SIPLACE-automatens levering.
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
