4 Opstilling og ibrugtagning Betj eningsvejledning SIPLACE SX1/SX2 4.2 Infrastruktur på opstillingsstedet Fra so ftwareversion SR.706.1 SP1 Udgave 1 0/2014 DA 192 4.2.3 Net forsyning 4 Fig. 4.2 - 2 Placering af strømfors…
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.2 Infrastruktur på opstillingsstedet
191
4.2.2.2 Tryklufttilslutning på automaten
4

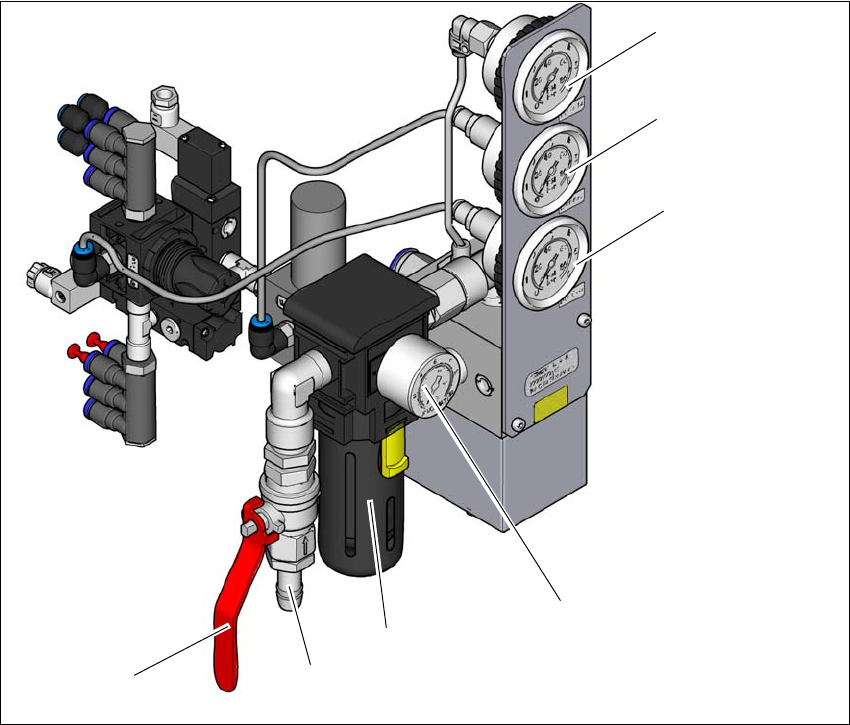

Fig. 4.2 - 1 Trykluftenhed på automaten
Tegnforklaring til figur 4.2 - 1
(1) Manometer til visning af forsyningstryk til portal 1 og 2
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til bulkcase-fødemoduler
Nominelt tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Trykluftfilter
(6) Tryklufttilslutning
(7) Spærrehane i stilling "OP"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
192
4.2.3 Netforsyning
4
Fig. 4.2 - 2 Placering af strømforsyningen på automaten
(1) Transformerenhed (bag tapeaffaldsslisken) i maskinstanderen
(2) Afdækning i siden
(3) Låsning
(4) Hovedafbryder med sikring mod genindkobling
(5) Afdækning foran
(6) Nettilslutningskabel
(3)
(4)
(5)
(1)
(2)
(6)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.2 Infrastruktur på opstillingsstedet
193
4.2.3.1 Farehenvisninger
4
4.2.3.2 Kontrol af netforsyning
Kontroller, om netforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i afsnit
3.2
, side 97).
4
4.2.3.3 Netforsyningskabel - specifikation
Følgende specifikationer gælder for automatens netforsyningskabel:
– 5 x 2,5 mm² ved 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ ved en kabellængde på op til 20 meter
til maskinens nettilslutningskabel. Over 20 meters kabellængde 5 x 4 mm².
– 5 x 4 mm² ved 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ ved en kabellængde på op
til 10 meter til maskinens nettilslutningskabel. Over 10 meters kabellængde 5 x 6 mm².
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
4
4
FARE
Spændingsfare!
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører der-
for livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
BEMÆRK
Spidsbelastninger i strømforsyningen
Af tekniske grunde opstår spidsbelastninger i strømforsyningen.
Spørg eventuelt energiproducenten til råds.
ADVARSEL
Entydig markering af de elektriske ledninger!
De elektriske ledninger til hver enkel automat og til de installerede tilvalg (f.eks. WPC5/
WPC6) skal være entydigt markeret og kunne tilordnes uden problemer.
Gældende er de forskrifter, der gælder i det land, hvor automaten opstilles og tages i brug.
