4.2.3.5 Tilslutning af netforsyningskabel
4
Fig. 4.2 - 5 Klemmepanel for tilslutning af nettilslutningskablet
(1) Klemmepanel X99
(2) Kabelforskruning
Krymp en åreendekappe på hver åreende.
Løsn møtrikken på kabelforskruningen (pos. 2).
Før netforsyningskablet gennem kabelforskruningen (pos. 2) og til klemmepanelet X99 (pos.
1).
Klem kablet fast på klemmepanelet X99 (pos. 1)
(L1): trefaset 4
(L2): trefaset 4
(L3): trefaset 4
(N): neutral leder 4
(PE): beskyttelsesleder PE 4
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Spænd kabelforskruningen til med hånden.
(1)
(2)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
196
4.2.3.6 Tilslutninger på trefasetransformerens T1 primærside
Trefasetransformerens primærside skal være konfigureret til den forhåndenværende forsynings-
spænding.
Kontroller derfor på klemmerækken (pos.1), om trefasetransformerens primærside (kabel i
pos. 2) er korrekt tilsluttet i forhold til den forhåndenværende forsyningsspænding.
4

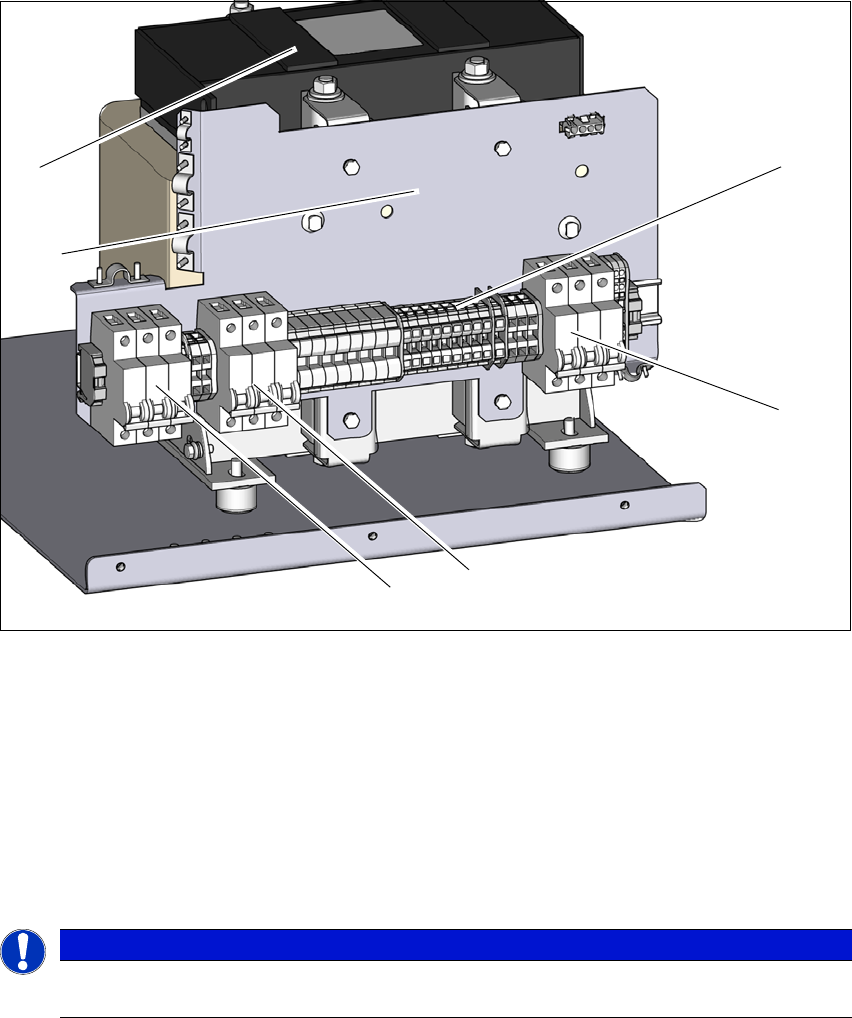

Fig. 4.2 - 6 TrefasetransformerensT1 klemmepanel i primærsiden
(1) Klemmepanel med trefasetransformerens primærtilslutninger
(2) Sikring F5; 16A , karakteristik C; til AC/DC-omformer og ekstraudstyr vakuumpumpe
(3) Sikring F4; 25A , karakteristik C; til saks og PCP-transport
(4) Sikring F3; 25A , karakteristik C; til portalakser (250 V-) og hovedakser (150 V-)
(5) Monteringsplads til elektronikken til ekstraudstyr vakuumpumpe
(6) Trefasetransformer
4
BEMÆRK
Forsyningsnettet for Japan Nord (3 x 200 V~) og forsyningsnettet i USA
(3 x 208 V~) sluttes til klemmerne für 3 x 204 V~.
(1)
(2)
(3)
(4)
(6)
(5)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.2 Infrastruktur på opstillingsstedet
197
I nedenstående oversigt ses tilslutningsmulighederne for trefasetransformerens primærspændin-
ger.
4
Klemmepanel Spænding
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
