4.2.3.7 Kontrol af broer til indkoblingsstrømbegrænsning
Indkoblingsstrømbegrænsingen for transformeren (A1) tilsluttes ens for alle forsyningsspændin-
ger. Stikkene skal alle være sat i position for input voltage 230V.
4

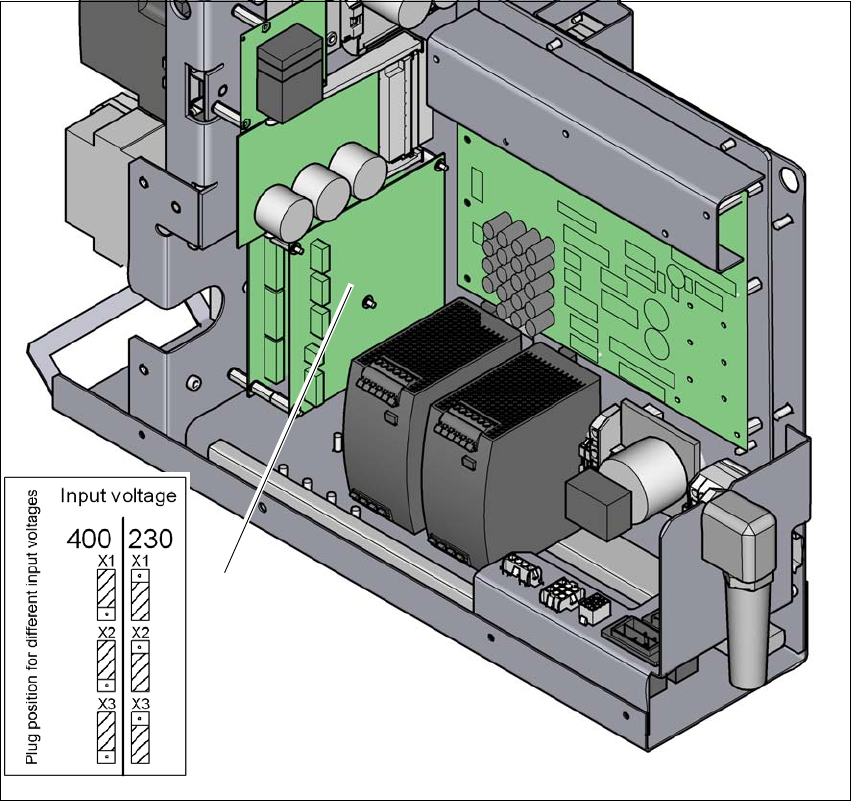

Fig. 4.2 - 7 Placering af printplade og stik til indkoblingsstrømbegrænsningen
(1) Indkoblingsstrømbegrænsning til transformer (A1)
(2) Konfigurationsskema
Kontroller stikfordelingen for transformerens indkoblingsstrømbegrænsning. Stikket skal for
alle netspændinger være sat i positionen input voltage 230V.
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
199
4.3 Opstilling af automaten
4.3.1 Advarsler
4
4
4
4
4
ADVARSEL
Overhold gældende uheldsforskrifter!
Kun SIPLACE-teknikere eller øvrige certificerede personer må installere og idriftsætte
automaten.
Overhold gældende uheldsforskrifter mht. transport af tungt gods.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde på automatens underside!
Ved monteringsarbejde på automatens underside er der fare for kvæstelser.
Sikr automaten yderligere med egnede foranstaltninger. Gaffeltrucken alene er ikke
tilladt som støtte.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde!
En forkert positionering af portalerne under monteringen begrænser hovedfriheden og
kan føre til kvæstelser.
Sørg for, at portalerne er placeret ovenover printplade-transportområdet.
ADVARSEL
Automatens højdeindstilling!
Til højdeindstilling af automaten kræves to personer:
– en person udfører det nødvendige monteringsarbejde
– den anden person observerer den løftede automats positionsstabilitet under
monteringen.
ADVARSEL
Fare for at komme i klemme!
Ved transport af automaten er der fare for at få fødderne i klemme.
Bær specielt forstærkede sko.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
200
4.3.2 Løft og transport af automaten med gaffeltrucken
4
Fig. 4.3 - 1 Anlægsflade - gaffel på tværs af printplade-transportretningen
(1) Anlægsflade til gaffeltruckens gaffel
Bring gaffeltrucken i position på tværs af printplade-transportretningen, og åbn gaflen så me-
get, at automatens anlægsflader ligger regelmæssigt på gaflen.
ADVARSEL
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible ska-
der på automaten:
ADVARSEL
Justér gaflen!
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible ska-
der på automaten:
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
(1)
