Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
199
4.3 Opstilling af automaten
4.3.1 Advarsler
4
4
4
4
4
ADVARSEL
Overhold gældende uheldsforskrifter!
Kun SIPLACE-teknikere eller øvrige certificerede personer må installere og idriftsætte
automaten.
Overhold gældende uheldsforskrifter mht. transport af tungt gods.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde på automatens underside!
Ved monteringsarbejde på automatens underside er der fare for kvæstelser.
Sikr automaten yderligere med egnede foranstaltninger. Gaffeltrucken alene er ikke
tilladt som støtte.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde!
En forkert positionering af portalerne under monteringen begrænser hovedfriheden og
kan føre til kvæstelser.
Sørg for, at portalerne er placeret ovenover printplade-transportområdet.
ADVARSEL
Automatens højdeindstilling!
Til højdeindstilling af automaten kræves to personer:
– en person udfører det nødvendige monteringsarbejde
– den anden person observerer den løftede automats positionsstabilitet under
monteringen.
ADVARSEL
Fare for at komme i klemme!
Ved transport af automaten er der fare for at få fødderne i klemme.
Bær specielt forstærkede sko.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
200
4.3.2 Løft og transport af automaten med gaffeltrucken
4

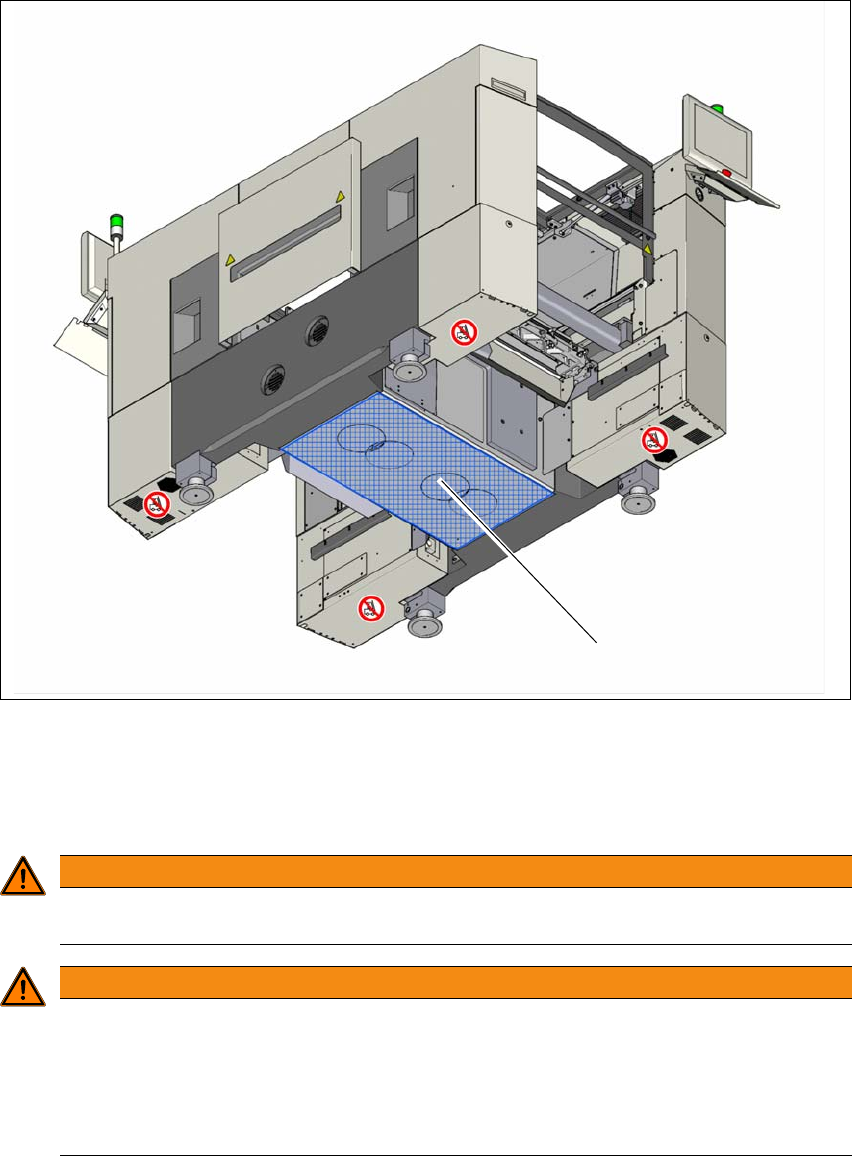

Fig. 4.3 - 1 Anlægsflade - gaffel på tværs af printplade-transportretningen
(1) Anlægsflade til gaffeltruckens gaffel
Bring gaffeltrucken i position på tværs af printplade-transportretningen, og åbn gaflen så me-
get, at automatens anlægsflader ligger regelmæssigt på gaflen.
ADVARSEL
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible ska-
der på automaten:
ADVARSEL
Justér gaflen!
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible ska-
der på automaten:
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
(1)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
201
4
4
4
4.3.3 Montering af udstyrsdele
Automaten leveres med afmonteret skærm, tastatur og indikatorlampe. Delene monteres på føl-
gende måde:
– Monter indikatorlamper se afsnit 4.3.3.2
, side 202
– Monter monitorer se afsnit 4.3.3.3, side 202
– Sæt tastaturholderen på, og slut tastaturet til
4.3.3.1 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakterne (se 2.5.1 på side 56).
Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at automaten løftes ud over anlægsfladen, kan
medføre en deformation af maskinrammen og beskadigelser af kabler og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski-
nundersidens anlægsflade (se fig. 4.1 - 3
, side 189).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en de-
formation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
ADVARSEL
Fare for beskadigelse!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over gul-
vet.
