4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
206
4

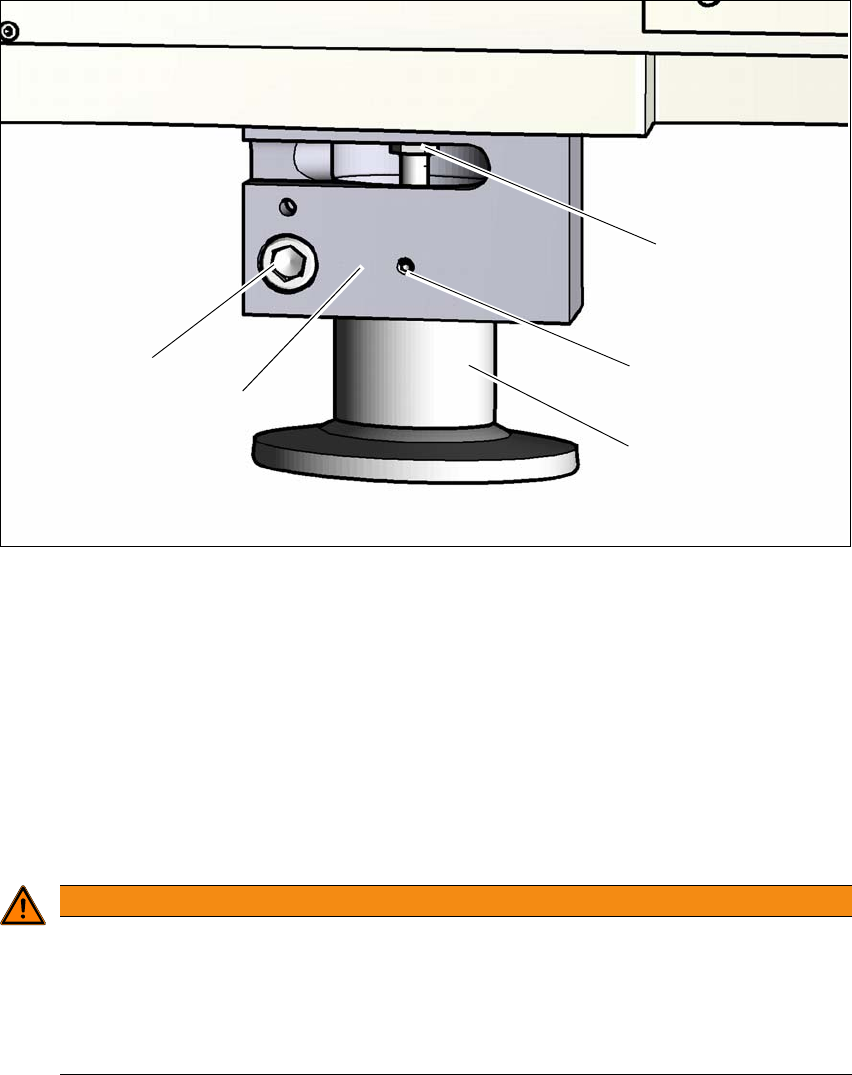

Fig. 4.3 - 4 Højdeadapter - indstilling af højde
4
(1) Justerskrue til højdeindstilling
(2) Sikringsskrue
(3) Højdeadapter
(4) Fastklemning
(5) Klemmeskrue
Skru sikringsskruen (2) løs. Sikringsskruen fikserer højdeadapteren og forhindrer, at den
straks falder ned, når fastklemningen løsnes.
4
Skrue klemmeskruen løs, og træk højdeadapteren ud forneden.
Afprøv på den nye højdeadapter, om skruen til højdeindstilling (1) går let. Ved behov drejes
skruen ud, og skruegangen smøres med fedt Topas NCA 52.
For at højdeadapteren let kan skubbes ind i fastklemningen (4), smøres højdeadapteren med
fedt i klemområdet af typen Topas NCA 52.
ADVARSEL
Fare for kvæstelser!
Når spændingen er løsnet, kan højdeadapteren på trods af sikringen med tapskruen i no-
ten falde ud og medføre kvæstelser på hænder og fødder.
Hold fast i højdeadapteren, og foretag sikring, så den ikke kan falde ned.
Pas på dine hænder og fødder.
(3)
(1)
(2)
(4)
(5)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
207
Indsæt en højdeadapter, der passer til den ønskede PCB-transporthøjde.
Skub højdeadapteren ind i fastklemningen, så noten griber ind i sikringsskruen (2).
Spænd sikringsskruen (2) let.
Spænd klemmeskruen (5) let, så højdeadapteren kan bevæges i Z-retningen, men med så
lidt frigang som muligt.
Monter de andre 3 højdeadaptere på samme måde.
Sænk nu automaten forsigtigt ned med gaffeltrucken, indtil højdeadapterne ensartet berører
gulvet . En ekstra person bør i hvert fald kontrollere, at automaten bevæges stabilt under ned-
sænkningen. Om nødvendigt løsnes højdeadapternes fastklemning en anelse.
På hver af højdeadapterne stilles på justerskruerne til højdeindstilling med den åbne dobbel-
tringnøgle, str. 20, indtil den passende transporthøjde nås.
Ret automaten ind i X- og Y-retningen med maskinens vaterpas.
4
Spænd klemmeskruen fast med et drejningsmoment på 130 Nm.
BEMÆRK
Beskrivelse af positionering af automaten i X- og Y-retning findes i afsnit 4.3.9
, side 212.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
208
4.3.7 Afstandsmål for maskinfødderne og de faste PCB-transportkanter
4.3.7.1 Afstandsmål for maskinfødderne og PCB-enkelttransporten
4
Fig. 4.3 - 5 Afstandsmål for PCB-enkelttransportens maskinfødder i millimeter
Fast transportmede på mak-
simal position til højre
a
.
Fast transportmede på
maksimal
position til venstre
a
.
a) Målet er afhængigt af den faste medes position. Alle
mål i mm.
