Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten 209 4.3.7.2 Afst andsmål for maskinfødderne på PCB-dobbelttransporten 4 Fig…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
208
4.3.7 Afstandsmål for maskinfødderne og de faste PCB-transportkanter
4.3.7.1 Afstandsmål for maskinfødderne og PCB-enkelttransporten
4
Fig. 4.3 - 5 Afstandsmål for PCB-enkelttransportens maskinfødder i millimeter
Fast transportmede på mak-
simal position til højre
a
.
Fast transportmede på
maksimal
position til venstre
a
.
a) Målet er afhængigt af den faste medes position. Alle
mål i mm.
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
209
4.3.7.2 Afstandsmål for maskinfødderne på PCB-dobbelttransporten
4

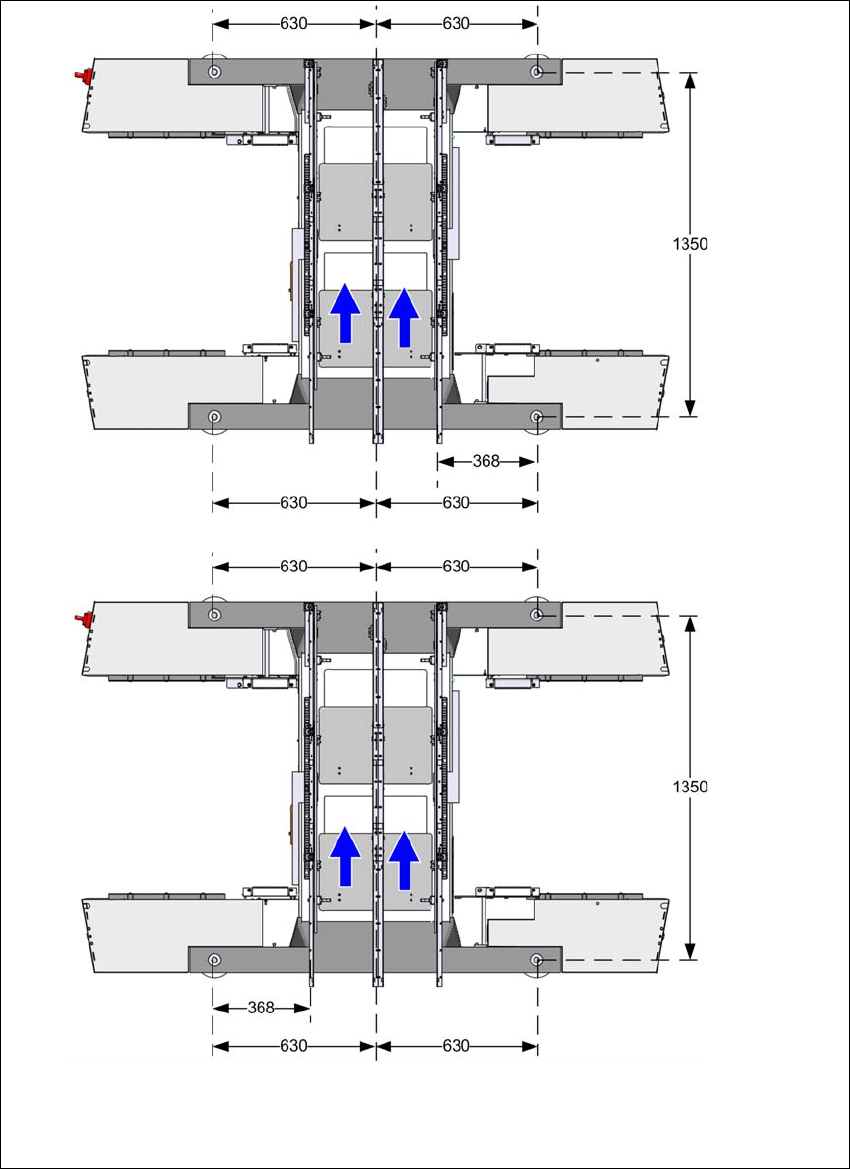

Fig. 4.3 - 6 Afstandsmål for PCB-dobbelttransportens maskinfødder i millimeter
Fast transportmede på
maksimal
position til venstre
a
.
Fast transportmede på maksimal
position til højre
a
.
a) Målet er afhængigt af den faste medes position. Alle
mål i mm.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
210
4.3.7.3 Afstandsmål for maskinfødderne til automat og WPC5/WPC6
4
Fig. 4.3 - 7 Afstandsmål for maskinfødderne til automat og WPC5/WPC6 i millimeter
a) Målet er afhængigt af den faste medes position. Alle
mål i mm.
