Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.3 Tænde SIPLACE-linien 229 5.3.3 Brugerklassificering Bestemte funktioner eller men uer er forbehold t uddan…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.3 Tænde SIPLACE-linien Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
228
5.3 Tænde SIPLACE-linien
5.3.1 Start af programmet SIPLACE Pro Line Control GUI
Start på liniecomputeren SIPLACE Pro Line Control GUI
via startmenuen i Windows
Start --> Programmer --> SIPLACE Pro --> LCGUI
eller
via symbolet på skrivebordet.
Indtast dine brugerdata.
Systemet opretter nu forbindelse til SIPLACE Pro Server og åbner brugerfladen.
5.3.2 Bemærk, inden stationerne tændes
5
Kontrollér, om stationerne er sluttet til strøm- og trykluftforsyningen.
Foretag visuel kontrol på stationerne. Vær især opmærksom på, at der ikke må være nogen
forhindringer i portalernes kørezone.
Vær sikker på, at alle hovedernes Z-akser befinder sig i den øverste yderstilling.
Med option Waffle-Pack-veksler: Tænd først for waffle-pack-veksleren, inden du tænder for
maskinen.
VÆR FORSIGTIG
Inden du tænder for stationerne, bedes du udføre de efterfølgende beskrevne arbejdstrin.
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.3 Tænde SIPLACE-linien
229
5.3.3 Brugerklassificering
Bestemte funktioner eller menuer er forbeholdt uddannet personale. Derudover skal der skelnes
mellem følgende betjeningsniveauer:
– Produktion
– Avanceret produktion
– Service (kunde)
– Service (SIPLACE)
Betjeningsniveauerne "Avanceret produktion" og "Service (kunde) kan beskyttes af en ad-
gangskode. Betjeningsniveauet "Service (SIPLACE)" er allerede beskyttet af en adgangskode.
En udførlig beskrivelse af brugerklassificeringen fremgår af afsnit 5.1
, side 221.
5.3.4 Tænde station og starte stationssoftwarens brugerflade
5
Tænd for stationen på hovedafbryderen.
Kontrollér herefter, om manometrene viser det nødvendige driftstryk.
Stationscomputer-softwaren indlæses, og stationssoftwarens visning "Produktion" på betje-
ningsniveauet "Produktion" kommer frem (se nedenstående figur).
VÆR FORSIGTIG
Kommunikationsproblemer ved opstart af stationen!
En for tidlig opstart af stationen kan medføre kommunikationsproblemer.
Tænd først for stationen, når "Skrivebordet" vises på SIPLACE Pro computerens
skærm.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.3 Tænde SIPLACE-linien Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
230
5

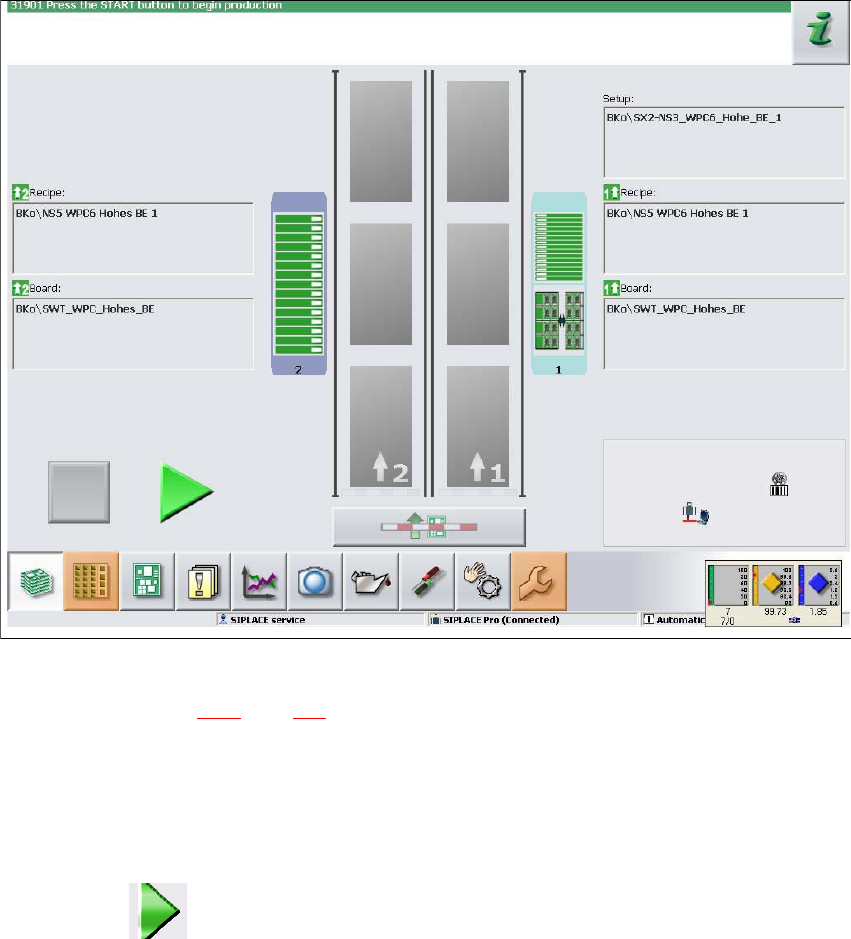

Fig. 5.3 - 1 Visning "Produktion" efter indlæsning af stationssoftwaren (SIPLACEX4i som eksempel)
I statusfeltet (se afsnit 5.5.1, side 235) vises stationens aktuelle tilstand samt den handling, De vil
udføre.
Tryk ved opfordring "Tryk start-tast" på en starttast.
Starttasterne befinder sig på indtastningssiden, udgivelsessiden og betjeningsfelterne på sta-
tionens venstre og højre side.
Referencekørslen gennemføres. Når referencekørslen er afsluttet, er stationen klar til drift.
Symbolet vises i brugerfladens arbejdsområde (aktiveret).
