Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.4 Slukke SIPLACE-linien 233 5.4 Slukke SIPLACE-linien 5 5.4.1 Slukke st ationer Sådan slukkes stationen: A…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.3 Tænde SIPLACE-linien Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
232
5
Fig. 5.3 - 2 Flowdiagram "Tænde SIPLACE-linien"
Stationscomputer
Tænd
Kontrollér opsætningen
(konfigurer fødemoduler
Indlær mærker
Indlæs printpladedata
Tryk på starttast
Vent på referencekørsel
Kør printplade ind
Vent på PCB
Kontroller opsætningen
(hvis bord er markeret med rødt
Evt.: Ændring af pipettekonfigurationen
Pipettecheck
Mærker
OK?
Sporfejl
Bestyk
Kontrollér opsætningen
Fyld spor op
Bestyk
PCB i outputbånd
Kursivskrift: Udføres eller meldes af statio-
nen
Ja
Ja
Nej
Nej
Forhåndsindstillinger til maskinen
Download-assistent
Programmeringssystem
Opgaver
Bekræft omstilling på download-
assistent
Fed skrift: Skal udføres af operatøren
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.4 Slukke SIPLACE-linien
233
5.4 Slukke SIPLACE-linien
5
5.4.1 Slukke stationer
Sådan slukkes stationen:
Afslut alle bestykningsprocesser, så der ikke er flere printplader tilbage i maskinen.
Kontrollér, om alle bestykningshoveders Z-akser befinder sig i den øverste yderstilling.
Kontroller, om der stadig er komponenter på bestykningshovederne, og fjern dem i givet fald.
Afslut stationscomputer-softwaren via visningen
Indstillinger --> Maskinindstillinger --> Luk maskinen ned...
Når computeren er lukket ned, skal stationen slukkes på hovedafbryderen.
5.4.2 Afslutning af SIPLACE Pro (Windows)
I menulisten går De fra SIPLACE Pro til Objekt --> Afslut.
Luk alle andre programmer på computeren.
I Windows-startmenuen går du på Luk ned.
VÆR FORSIGTIG
Overhold i hvert fald den efterfølgende beskrevne fremgangsmåde for slukning af lin-
jen.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.5 Brugerfladen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
234
5.5 Brugerfladen
Brugerfladen er opdelt i nedenstående områder.
Som eksempel ses her brugerfladen i SX-maskinens visning "Produktion".

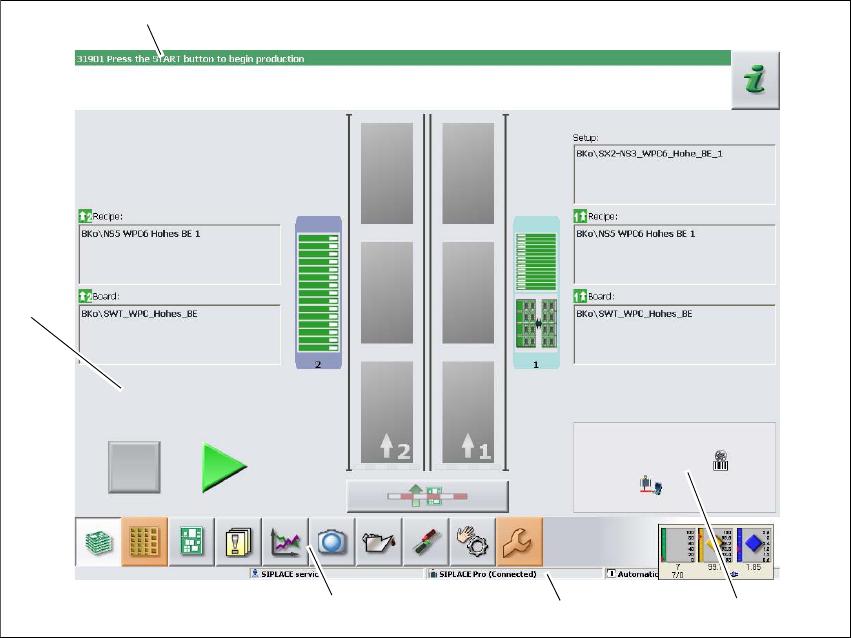

Fig. 5.5 - 1 Opbygning af brugerfladens visning "Produktion" (SIPLACE SX som eksempel)
Billedtekst
(1) Statusfelt (status- og fejlvisning)
(2) Bearbejdningsområde / Visningsområde
(3) Værktøjslinie
(4) Informationslinje
(5) Visning af ændrede konfigurationer og ekstra funktioner, f.eks. stregkodedrift
(1)
(2)
(3)
(4)
(5)
