5.5.1 Statusfelt

I statusfeltet vises den aktuelle maskintilstand, den sidst opståede fejl samt den handling, der skal

udføres.

I statusfeltets højre side vises følgende symboler, alt efter tilstanden:

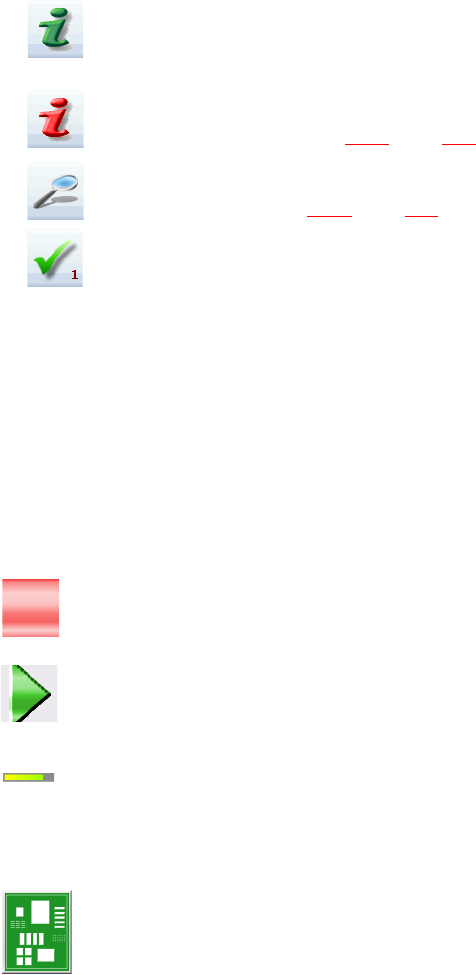

(Grøn) Starter den kontekstorienterede hjælp for den aktuelle visning. Alle betjeningselementer i

visningen forklares kort

(Rød) Starter hjælpesystemet, som angiver mulige årsager til den aktuelle fejl samt afhjælpende

foranstaltninger (se afsnit 5.6.1

, side 242).

Åbner en dialogboks, hvor fejlkilden, fejlmeldingsteksten samt dato og klokkeslæt for fejlens op-

ståen vises (se afsnit 5.6.1

, side 242). Her kan hjælp til den aktuelle fejl ligeledes kaldes frem.

Sletter den aktuelt viste fejl fra statusfeltet.

5.5.2 Visnings- og bearbejdningsområde

I dette område er kommandoknapperne placeret til indstilling/udløsning af funktioner, generel in-

formation om printpladen, opsætning, produktionsserie og øvrige oplysninger.

Animerede og forskelligfarvede objekter illustrerer processer eller tilstande (f.eks. bearbejdning,

placeringssted tom osv.).

I visningen "Produktion" (basisvisning) signaleres bestemte driftstilstande (bearbejdning, fejl osv.).

Stop bearbejdning. Den igangværende bestykningsproces stoppes.

Fortsæt bearbejdning. Bestykningen af printpladerne startes/genoptages.

Procesvisning

Bestykningens procesforløb vises for hver printplade.

Printplade under bearbejdning

Printpladen er taget op af systemet og bearbejdes. PCB-symbolet vises som kommandoknap i

farven mørkegrøn.

5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2

5.5 Brugerfladen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

236

Bearbejdning af printpladen afbrudt

Er bearbejdningen blevet afbrudt, vises PCB-symbolet med rødt.

Printpladen skal kontrolleres

Hvis printpladen er på outputbåndet, og printpladens status skal kontrolleres af operatøren, vises

PCB-symbolet med gult.

5.5.3 Værktøjslinie

På værktøjslinien er anbragt kommandoknapper for stationssoftwarens hovedfunktioner.

Med dem kan brugerfladen skiftes om til andre visninger, som giver adgang til yderligere funktio-

ner (se afsnit 5.5.5

, side 240).

Fig. 5.5 - 2 Værktøjslinie

Kommandoknapperne varierer alt efter konfiguration og indstillet brugerniveau. Nogle visninger er

kun tilgængelige på højere betjeningsniveauer.

I tabellen nedenfor er kommandoknapperne og hovedfunktionerne kort beskrevet.

Symbol Visning Beskrivelse

Produktion

(basisvisning)

Visning af maskinstatus for de hyppigst udførte opgaver under

produktionen.

Visning af driftstilstande, se afsnit 5.5.2

, side 235.

Visning af placeringssteder, navn på opsætning, navn på produk-

tionsserie, ændringer af konfigurationen og ekstra tilvalgsfunktio-

ner.

Fødemodul, kom-

ponenter og pi-

petter

Opsætningen kan kaldes frem enkeltvist for hver af de 4 placerings-

steder.

Kontrol og ombygning af fødemoduler, komponenter og pipetter.

Indlæring af husformer og komponent-lommeformer.

Visning af niveaukontrol.

Printplader Visning af printplader og bestykningspositionsliste.

Kontrol og klargøring af printplader og komponenter.

Indlæring af mærker

Beskeder Visning af beskeder om aktuelle og tidligere hændelser. Beskeder-

ne inddeles efter type. Der kan kaldes en tabel frem for sporfejl,

transportfejl, maskinfejl, generelle fejl og lænkede fejlmeddelelser

(se afsnit 5.6

, side 241).

Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen

Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.5 Brugerfladen

237

5.5.4 Betjening af stationssoftware i visninger

De fleste visninger, der kaldes frem ved hjælp af ikonlinien (se afsnit 5.5.3, side 236), har i bru-

gerfladens højre side en ekstra lodret ikonlinie til subvisninger og funktioner.

Statistik Visning af statistik om ydelse, kvalitet og kasseret materiale. Vis-

ning af maskinernes og printpladernes ydelse.

Start af OIS (Operator Information System), nærmere information:

se dokumentation til OIS.

Livebillede under

bestykning

Visning af de enkelte kamera-livebilleder.

Først fra og med betjeningsniveau "Avanceret produktion" :

Visning og lagring af Vision-dumps.

Vedligeholdel-

sesstatus

Indeholder information om maskinens vedligeholdelsesstatus.

For yderligere information: se vedligeholdelsesvejledningen.

Indstillinger Indeholder alle indstillinger og tilvalgsfunktioner.

Indstilling af betjeningsniveau, brugerfladens sprog.

Visning og ændring af maskinindstillinger, brugerindstillinger, eks-

tra maskinfunktioner og ekstra softwarefunktioner: se afsnit 5.5.5

side 240

Kontrol af senso-

rer og funktioner

Indeholder information og funktioner til test og diagnose.

Indstil maskinens starttast.

Først tilgængelig fra og med betjeningsniveau "Avanceret produk-

tion":

Samlet referencekørsel, test af C&P20-hovedets funktioner.

Enkeltfunktioner og kontinuerlige driftsforløb. Portalerne adresse-

res enkeltvist.

Service Service-tools.

Først tilgængelig fra og med

betjeningsniveau "Service (kunde)".

Klargøring og kalibrering af SIPLACE-bestykningsautomaten,

download af embedded softwareversioner, kalibrering og konfigu-

ration af maskinen som helhed.

Symbol Visning Beskrivelse

BEMÆRK

En detaljeret beskrivelse af de enkelte funktioner findes i online-hjælpen.
