Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.5 Brugerfladen 237 5.5.4 Betjening af st ati onssof tware i visninger De fleste visninger , der kaldes frem …
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.5 Brugerfladen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
236
Bearbejdning af printpladen afbrudt
Er bearbejdningen blevet afbrudt, vises PCB-symbolet med rødt.
Printpladen skal kontrolleres
Hvis printpladen er på outputbåndet, og printpladens status skal kontrolleres af operatøren, vises
PCB-symbolet med gult.
5.5.3 Værktøjslinie
På værktøjslinien er anbragt kommandoknapper for stationssoftwarens hovedfunktioner.
Med dem kan brugerfladen skiftes om til andre visninger, som giver adgang til yderligere funktio-
ner (se afsnit 5.5.5
, side 240).
5
Fig. 5.5 - 2 Værktøjslinie
Kommandoknapperne varierer alt efter konfiguration og indstillet brugerniveau. Nogle visninger er
kun tilgængelige på højere betjeningsniveauer.
I tabellen nedenfor er kommandoknapperne og hovedfunktionerne kort beskrevet.
5
Symbol Visning Beskrivelse
Produktion
(basisvisning)
Visning af maskinstatus for de hyppigst udførte opgaver under
produktionen.
Visning af driftstilstande, se afsnit 5.5.2
, side 235.
Visning af placeringssteder, navn på opsætning, navn på produk-
tionsserie, ændringer af konfigurationen og ekstra tilvalgsfunktio-
ner.
Fødemodul, kom-
ponenter og pi-
petter
Opsætningen kan kaldes frem enkeltvist for hver af de 4 placerings-
steder.
Kontrol og ombygning af fødemoduler, komponenter og pipetter.
Indlæring af husformer og komponent-lommeformer.
Visning af niveaukontrol.
Printplader Visning af printplader og bestykningspositionsliste.
Kontrol og klargøring af printplader og komponenter.
Indlæring af mærker
Beskeder Visning af beskeder om aktuelle og tidligere hændelser. Beskeder-
ne inddeles efter type. Der kan kaldes en tabel frem for sporfejl,
transportfejl, maskinfejl, generelle fejl og lænkede fejlmeddelelser
(se afsnit 5.6
, side 241).
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.5 Brugerfladen
237
5.5.4 Betjening af stationssoftware i visninger
De fleste visninger, der kaldes frem ved hjælp af ikonlinien (se afsnit 5.5.3, side 236), har i bru-
gerfladens højre side en ekstra lodret ikonlinie til subvisninger og funktioner.
5

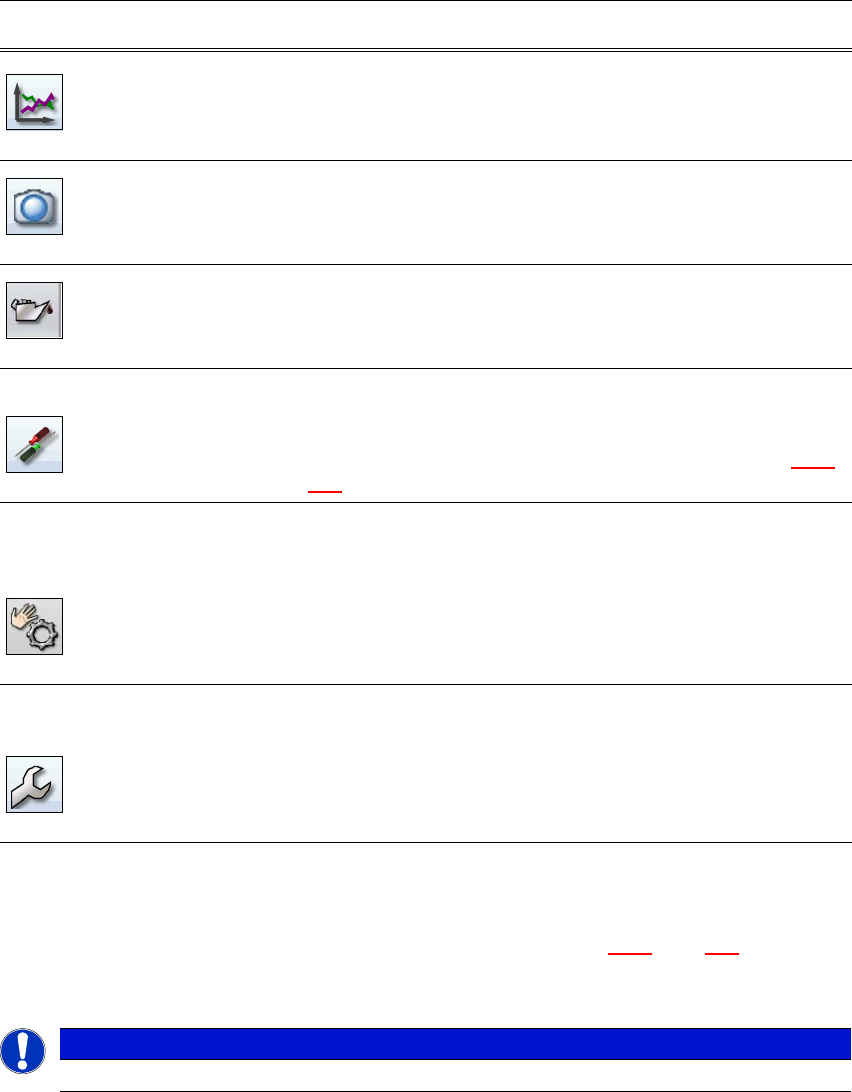

Statistik Visning af statistik om ydelse, kvalitet og kasseret materiale. Vis-
ning af maskinernes og printpladernes ydelse.
Start af OIS (Operator Information System), nærmere information:
se dokumentation til OIS.
Livebillede under
bestykning
Visning af de enkelte kamera-livebilleder.
Først fra og med betjeningsniveau "Avanceret produktion" :
Visning og lagring af Vision-dumps.
Vedligeholdel-
sesstatus
Indeholder information om maskinens vedligeholdelsesstatus.
For yderligere information: se vedligeholdelsesvejledningen.
Indstillinger Indeholder alle indstillinger og tilvalgsfunktioner.
Indstilling af betjeningsniveau, brugerfladens sprog.
Visning og ændring af maskinindstillinger, brugerindstillinger, eks-
tra maskinfunktioner og ekstra softwarefunktioner: se afsnit 5.5.5
,
side 240
.
Kontrol af senso-
rer og funktioner
Indeholder information og funktioner til test og diagnose.
Indstil maskinens starttast.
Først tilgængelig fra og med betjeningsniveau "Avanceret produk-
tion":
Samlet referencekørsel, test af C&P20-hovedets funktioner.
Enkeltfunktioner og kontinuerlige driftsforløb. Portalerne adresse-
res enkeltvist.
Service Service-tools.
Først tilgængelig fra og med
betjeningsniveau "Service (kunde)".
Klargøring og kalibrering af SIPLACE-bestykningsautomaten,
download af embedded softwareversioner, kalibrering og konfigu-
ration af maskinen som helhed.
Symbol Visning Beskrivelse
BEMÆRK
En detaljeret beskrivelse af de enkelte funktioner findes i online-hjælpen.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.5 Brugerfladen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
238
Eksempel: Visning "Fødemodul, komponenter og pipetter"
Klik på "Fødemodul, komponenter og pipetter" i symbollisten.
Nedenstående visning kommer frem:
5

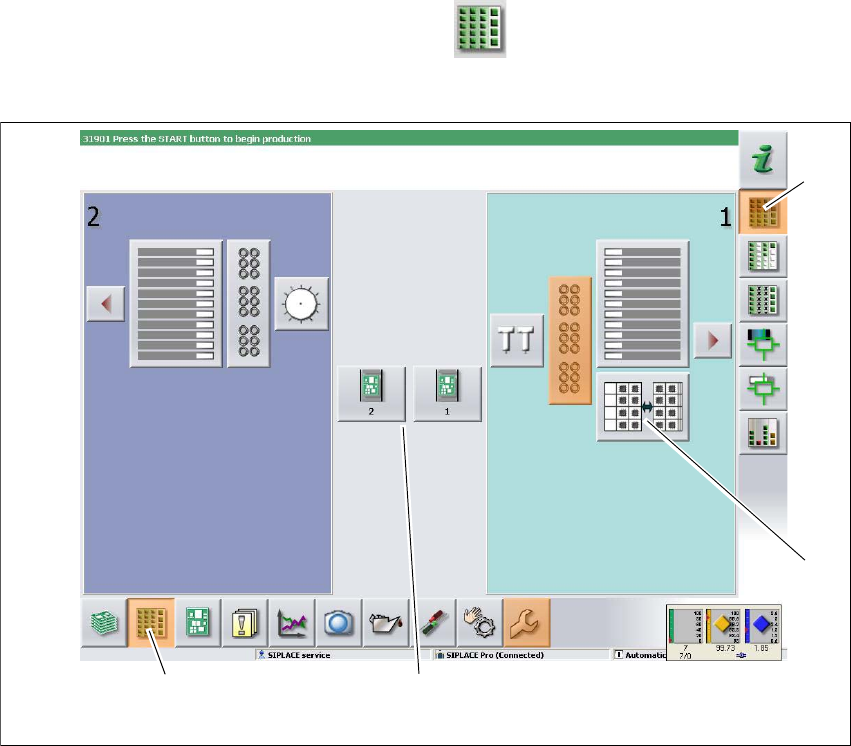

Fig. 5.5 - 3 Brugerflade i visningen "Fødemodul, komponenter og pipetter" (ved eksempel SIPLACE SX2)
Billedtekst
(1) Symbolliste (brugerflade "Fødemodul, komponenter og pipetter")
(2) Vertikale symbolliste for visningen "Fødemodul, komponenter og pipetter"
(3) Bearbejdningsområde med 2 portaler
(4) Kommondoknap til pipetteskift på portal 2
Klik f.eks. på WPC for portal 1 (kommandoknap 4) for at kontrollere konfigurationen.
(1)
(2)
(3)
(4)
