Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.7 Indikatorlamper med horn
245
5.7 Indikatorlamper med horn
5.7.1 Oversigt
Indikatorlamperne signalerer automatens driftstilstande og fejlfunktioner. Hornet
melder akustisk, når der er optrådt en alarm. Ved SIPLACE-automaterne kan der indbygges en
to- eller trefarvet indikatorlampe. Det pågældende indikatorlampesystem (to- eller trefarvet) ind-
stilles i autokonfigurationen, se installationsvejledningen til stationssoftwaren, artikelnummer
00196771-xx.

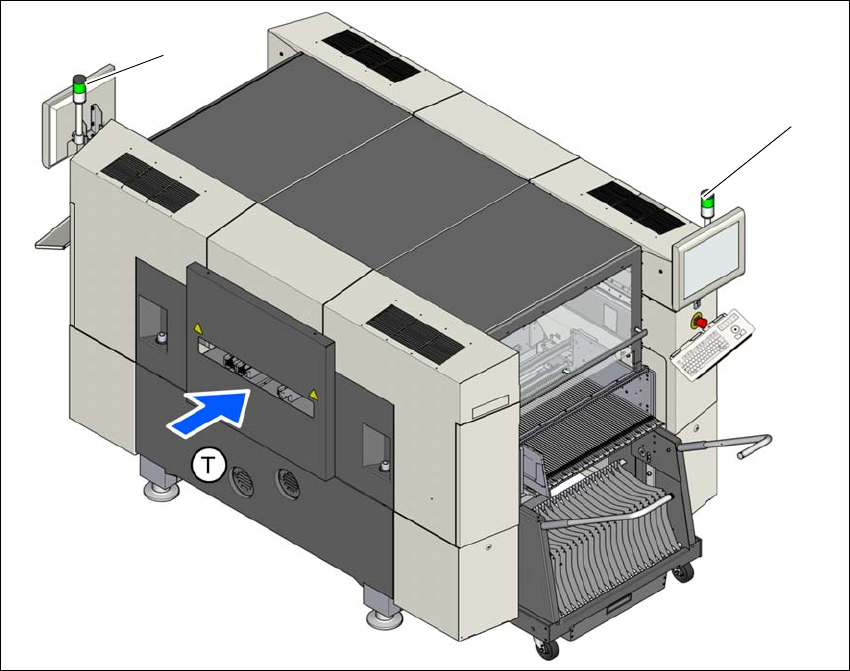

5.7.1.1 Tofarvet indikatorlampe (standard)
Fig. 5.7 - 1 Indikatorlamper til driftstilstande
L1 Indikatorlampe til venstre
L3 Indikatorlampe til højre
T PCB-transportretning
(L1)
(L2)
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.7 Indikatorlamper med horn Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
246

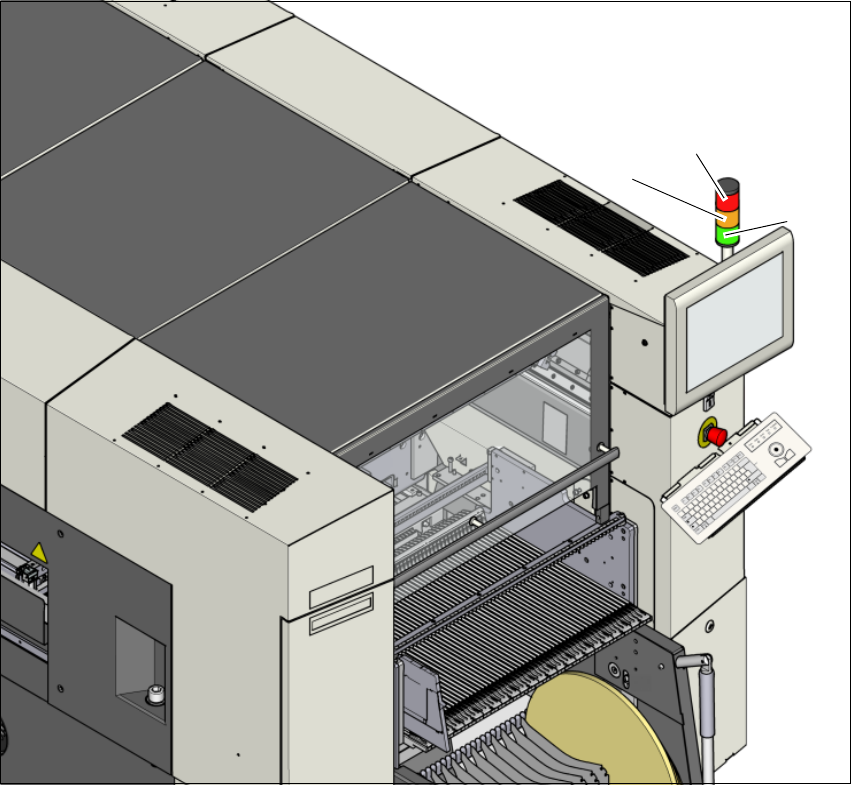

5.7.1.2 Trefarvet indikatorlampe (ekstraudstyr)
Fig. 5.7 - 2 Indikatorlamper til driftstilstande
L1 Indikatorlampe rød
L2 Indikatorlampe gul
L3 Indikatorlampe grøn
(L2)
(L1)
(L3)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.7 Indikatorlamper med horn
247
5.7.2 Statusvisning og dens betydning
5
Betydning Maskinside Status - tofarvet
(hvid/grøn)
Status - trefarvet
(rød/gul/grøn)
Automaten producerer Begge sider Hvid: --
Grøn: Tændt
Rød: Slukket
Gul: Slukket
Grøn: Tændt
Automaten venter på en print-
plade ved input.
Begge sider Hvid: --
Grøn: 700 - 700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Automaten er standset med st-
optasten; Starttast er nødven-
dig for at fortsætte produktio-
nen.
Begge sider Ikke konfigureret Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Mærkemanipulation ved ope-
ratøren er nødvendig.
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: 500-500
Grøn: Slukket
Automaten venter på en pro-
duktionsserie eller på maskin-
forberedelsen, efter at en pro-
duktionsserie er blevet modta-
get.
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Automaten forbereder produk-
tionen (kontrollér pipettestatus,
fødemodul-registrering).
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Der anvendes en alternativ
henteposition.
Pågældende side Hvid: 100 -100
Grøn: --
Rød: Slukket
Gul: Tændt
Grøn: Tændt
En printplade skal tages ud af
output-transporten (f. eks. til in-
spektion).
Pågældende side Hvid: 500 -500
Grøn: 700 -700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
PCB-transporten sidder fast
(efterfølgende maskine venter
på printplader).
Pågældende side Hvid: --
Grøn: 700 -700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Mere end en henteposition
med de samme komponenter
er deaktiveret, men der er mere
end en henteposition tilgænge-
lig for brug.
Pågældende side Hvid: 500 -500
Grøn: --
Rød: Slukket
Gul: Tændt
Grøn: Tændt
Opsætningsverificering er nød-
vendig for mindst en hentepo-
sition.
Pågældende side Hvid: 500 -500
Grøn: --
Rød: Slukket
Gul: 500 - 500
Grøn: Slukket
