5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.9 Gennemførsel af kontrol Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 256 5.9.5 Isætning af skilleplader i t apecont aineren Skillepladen har forske…
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.9 Gennemførsel af kontrol
255
5.9.4 Holder til ekstra taperulle
5

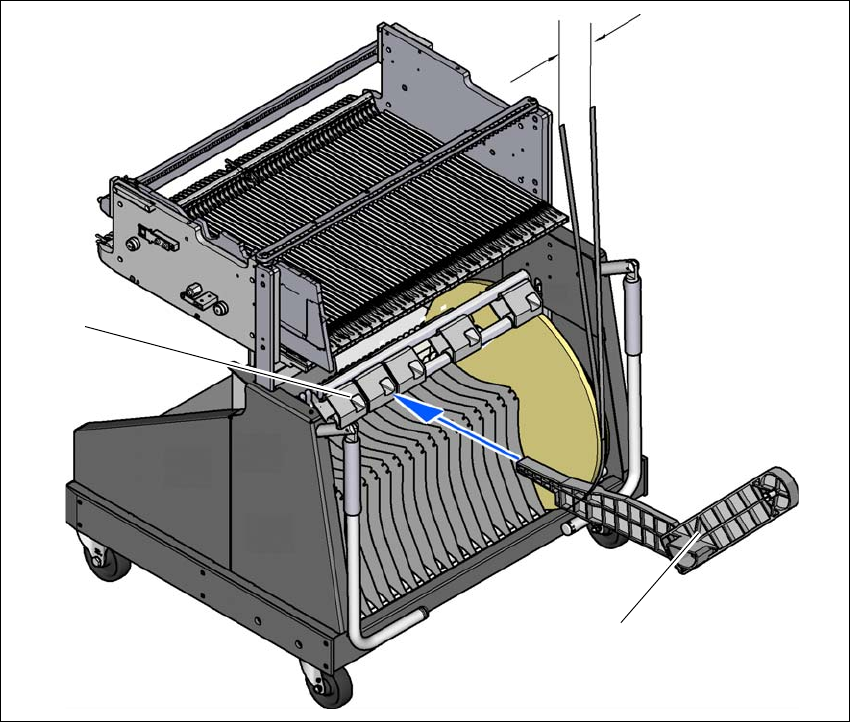

Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen sideværts mel-
lem fødemodulet og taperullen ikke udgør mere end 60 mm. Kan den max. tilladte forskydning
ikke overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra
taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen (pos. 2), som så forskydes, indtil
den maksimalt tilladte forskydning på 60 mm underskrides. BE-vognen har i alt 5 holdeanordnin-
ger. Alle taperulleholdere kan holde 2 taperuller, så der kan positioneres op til ti 15" (381 mm) -
taperuller oven over tapecontaineren.
Max. 60 mm
(1)
(2)
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.9 Gennemførsel af kontrol Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
256
5.9.5 Isætning af skilleplader i tapecontaineren
Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.
4 på fig. 5.9 - 3
). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se
pos. 5 på fig. 5.9 - 3
).
Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens
mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.
Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5
Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Skillepladens position, hvis der ikke anvendes spindler
(2) Styreliste til skillepladerne
(3) Tapeaffaldsbeholder
(4) Skillepladens position, hvis der anvendes spindler
(5) Tapecontainer
(1)
(5)
(2)
(3)
(4)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler
257
5.10 Opsætning af fødemoduler
5.10.1 Information om behandling af fødemoduler
Fødemoduler er præcisionsapparater. Fødemodulerne skal derfor håndteres forsigtigt.
Undgå at støde fødemodulerne mod forhindringer.
Undgå at tabe fødemodulerne på gulvet.
Brug kun egnet værktøj til vedligeholdelse.
5.10.2 Fjernelse af X-fødemoduler fra komponentbordet
5
Fig. 5.10 - 1 Fjernelse af X-fødemoduler fra komponentbordet
(1) Udtagsgreb
(2) Statusvisning
(3) LCD-display
(4) Pal til låsning af X-transportørerne
I driftsklar tilstand lyser statusvisningen (pos. 2 på fig. 5.10 - 1
, side 257) grøn, hvis X-fødemodulet
er indeholdt i den aktuelle opsætning. Er transportøren ikke indeholdt i den aktuelle opsætning,
bliver statusvisningen mørk.
(1)
(2)
(3)
(4)
