Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler 257 5.10 Op sætning af fødemoduler 5.10.1 Information om be handling af fødemodu…

5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2

5.9 Gennemførsel af kontrol Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

256

5.9.5 Isætning af skilleplader i tapecontaineren

 Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-

ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.

4 på fig. 5.9 - 3

). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se

pos. 5 på fig. 5.9 - 3

 Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens

mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.

 Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller

beskadiges skillepladen.

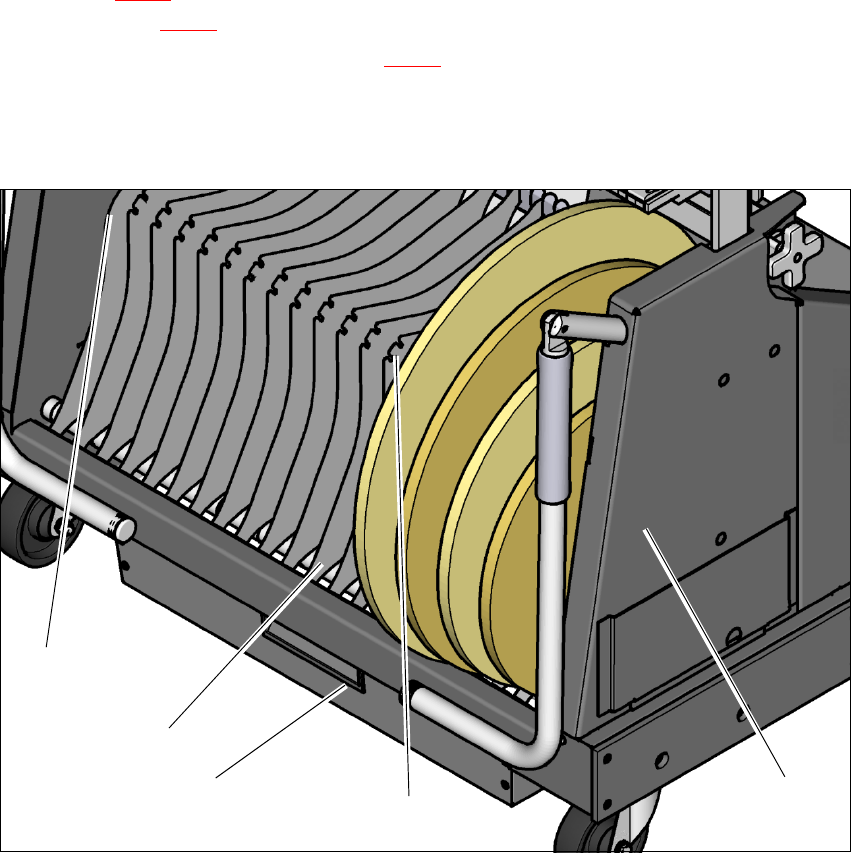

Fig. 5.9 - 3 Skilleplader i tapecontaineren

(1) Skillepladens position, hvis der ikke anvendes spindler

(2) Styreliste til skillepladerne

(3) Tapeaffaldsbeholder

(4) Skillepladens position, hvis der anvendes spindler

(5) Tapecontainer

(1)

(5)

(2)

(3)

(4)

Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen

Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler

257

5.10 Opsætning af fødemoduler

5.10.1 Information om behandling af fødemoduler

Fødemoduler er præcisionsapparater. Fødemodulerne skal derfor håndteres forsigtigt.

 Undgå at støde fødemodulerne mod forhindringer.

 Undgå at tabe fødemodulerne på gulvet.

 Brug kun egnet værktøj til vedligeholdelse.

5.10.2 Fjernelse af X-fødemoduler fra komponentbordet

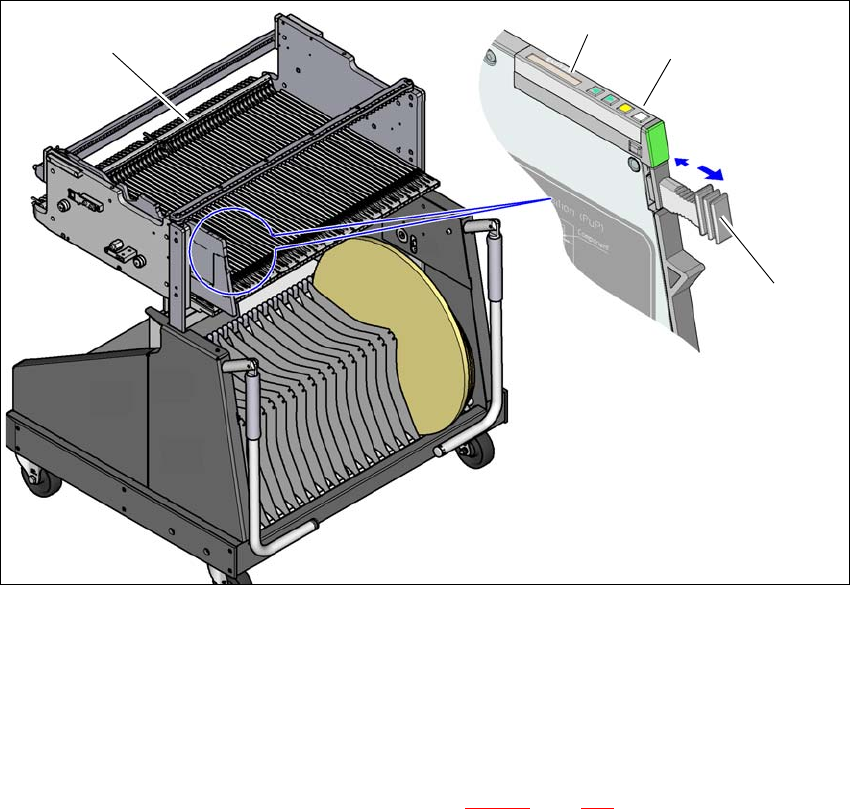

Fig. 5.10 - 1 Fjernelse af X-fødemoduler fra komponentbordet

(1) Udtagsgreb

(2) Statusvisning

(3) LCD-display

(4) Pal til låsning af X-transportørerne

I driftsklar tilstand lyser statusvisningen (pos. 2 på fig. 5.10 - 1

, side 257) grøn, hvis X-fødemodulet

er indeholdt i den aktuelle opsætning. Er transportøren ikke indeholdt i den aktuelle opsætning,

bliver statusvisningen mørk.

(1)

(2)

(3)

(4)

5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2

5.10 Opsætning af fødemoduler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

258

X-fødemodulet er låst med en pal i komponentbordet og kan ikke trækkes ud. Ønsker man at

fjerne fødemoduler fra komponentbordet, gøres følgende:

 Tryk på udtagsgrebet (pos. 1 på fig. 5.10 - 1, side 257). Udtagsgrebet springer ud og sta-

tusvisningen går ud.

 Vent i ca. 1 sekund, indtil låsningen (pos. 4 på fig. 5.10 - 1, side 257) frigiver fødemodulet.

 Træk fødemodulet ud af komponentbordet vha. udtagsgrebet. Ventes i mere end ca. 5

sek, låses fødemodulet igen. Statusvisningen lyser rødt, og på LCD-displayet (pos. 3 på

fig. 5.10 - 1

, side 257) fremkommer meddelelsen "Handle --->>".

 Tryk udtagsgrebet på plads igen. Er X-fødemodulet indeholdt i den aktuelle opsætning,

lyser statusvisningen grøn, og på LCD-displayet vises igen spornummeret og skridtvid-

den.

 Tryk på udtagsgrebet igen (pos. 1 på fig. 5.10 - 1, side 257), og træk nu fødemodulet ud

af komponentbordet.

5.10.3 Isætning af X-fødemodul

5.10.3.1 Kontrol af X-fødemodul før isætning

Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:

 Fødemodulet skal være fejlfrit.

 Kontrollér med en let berøring, at dækfolie-rockeren (pos. 2 på fig. 5.10 - 2, side 259) ikke

sidder i klemme.

 Kontrollér, at området omkring hentevinduet (pos. 3 på fig. 5.10 - 2, side 259) er fri for løse

komponenter.

 Tryk armen (pos. 4 på fig. 5.10 - 2, side 259) lidt frem for at åbne hentevinduet (pos. 3 på fig.

5.10 - 2

, side 259). I denne forbindelse løftes hentevinduet en smule.

 Luk hentevinduet (pos. 3 på fig. 5.10 - 2), idet du sætter armen (pos. 4 på fig. 5.10 - 2) tilbage

igen.

 Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med egnet

mundstykke.

BEMÆRK

 Tøm komponent-bortskaffelsesrummet (pos. 5 på fig.5.10 - 2, side 259), inden kom-

ponenter rystes ud af fødemodulet.

BEMÆRK

Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.

 Aktivér ikke armen, når tape er lagt i.
