Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler 261 Vær her opmæ rksom på føde modulets centre ringsstift "bag" (pos…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.10 Opsætning af fødemoduler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
260
5.10.3.2 Isætning af X-fødemodul på komponentbordet
5

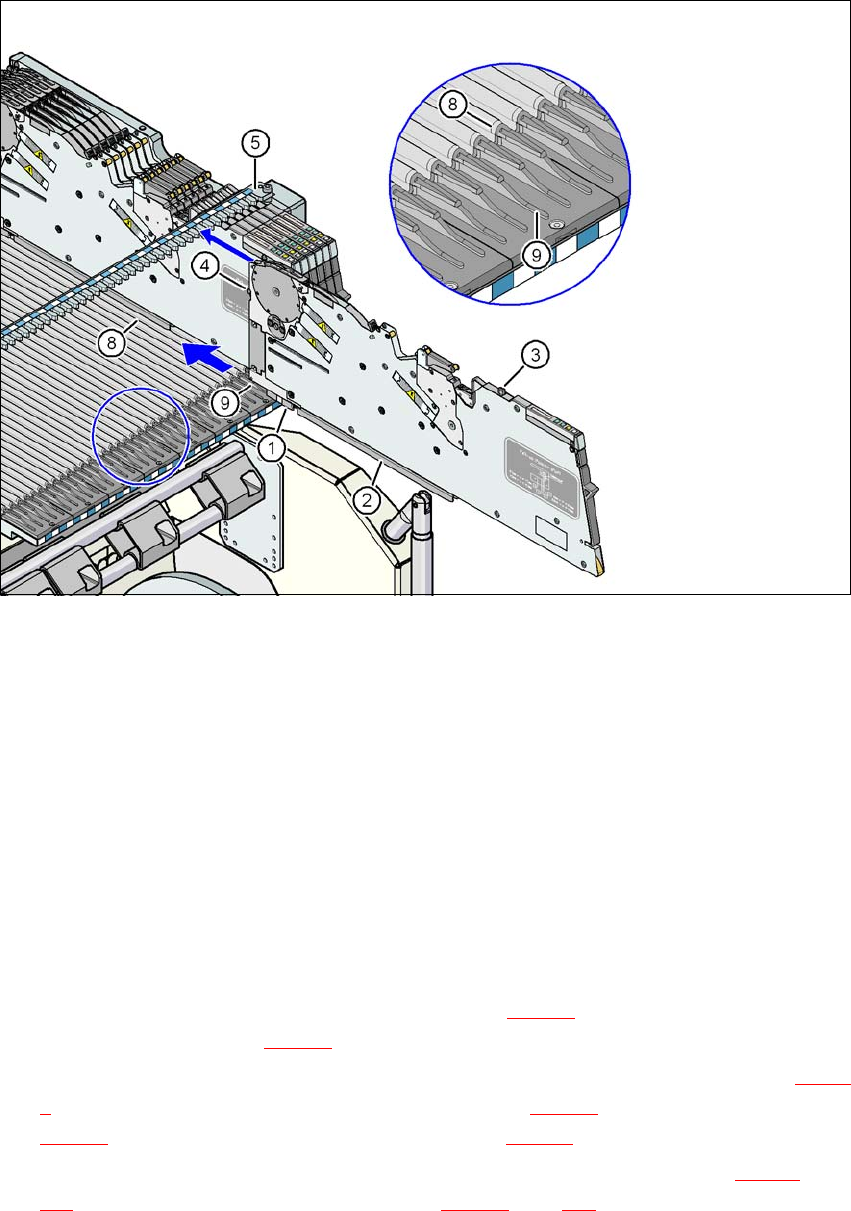

Fig. 5.10 - 3 Isætning af X-fødemodul på komponentbordet
(1) Forreste glideføring på X-fødemodul
(2) Bageste glideføring på X-fødemodul
(3) Centreringsstift "bag" på X-fødemodul
(4) Centreringsstift "for" på X-fødemodul
(5) Udsparinger i centreringslisten til fastholdelse af centreringsstiften "bag"
(6) Centreringshuller på komponentbordet til fastholdelse af centreringsstiften "foran"
(7) Låsepaler
(8) Føringsprofil på komponentbord (-profil)
(9) Indføringshjælp til fødemodulet
5
Sæt fødemodulets forreste glideføring (pos. 1 på fig. 5.10 - 3) på komponentbordets indfø-
ringshjælp (pos. 9 på fig. 5.10 - 3
).
Hold fødemodulet lodret, og skub det fremad langs med føringsprofilen (pos. 8 på fig. 5.10 -
3). Fødemodulet glider med den forreste (pos. 1 på fig. 5.10 - 3) og bageste (pos. 2 på fig.
5.10 - 3
) glideføring på føringsprofilen (pos. 8 på fig. 5.10 - 3).
Skub forsigtigt fødemodulet videre, indtil centreringsstiften "foran" (pos. 4 på fig. 5.10 - 3, side
260
) går ind i centreringshullet (pos. 6 på fig. 5.10 - 3, side 260).
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler
261
Vær her opmærksom på fødemodulets centreringsstift "bag" (pos. 3 på fig. 5.10 - 3, side 260).
Den skal uden problemer kunne glide ind i centreringslistens udsparing (pos. 5), ellers står
fødemodulet ikke lodret på komponentbordet, eller det blev ikke sat rigtigt på føringsprofilen
(pos. 8 på fig. 5.10 - 3
, side 260).
Når fødemodulet er i anslagsposition, går låsepalen (pos. 7 på fig. 5.10 - 3, side 260) i indgreb
på fødemodulets låserulle (pos. 1 på fig. 3.9 - 1
, side 146). <Har du glemt at sætte udtags-
grebet (pos. 1 på fig. 5.10 - 2
, side 259) i indgreb, lyser statusvisningen på fødemodulets be-
tjeningsfelt rødt efter et par sekunder. På LCD-displayet ses fejlmeddelelsen "Handle --->>"
(se fig. 5.11 - 1
, side 267).
Sæt udtagsgrebet (pos. 1 på fig. 5.10 - 2, side 259). Nu lyser fødemodulets statusvisning
grøn, og fødemodulet er driftsklart. På LCD-displayet kan man igen aflæse spornumme-
ret og transportskridtvidden.
5.10.4 Ilægning af komponenttape på X-fødemodul
5.10.4.1 Kontrol af X-tape-fødemodul
Når tapen lægges i fødemodulet, skal det først kontrolleres, om komponenter er til stede
i området omkring hentevinduet (pos. 2 på fig. 5.10 - 5
, side 263).
Fjern i hvert fald evt. tilstedeværende komponenter, da dette kan føre til fejl.
5.10.4.2 Forberedelse af komponenttape til ilægning
Kontrollér, at starten af tapen har en lige snitkant.
Er transporthullerne revet i stykker eller knækket, skærer De denne del af tapen væk.
Sørg desuden for, at klæbestrimler ikke sidder fast på dækfolien.
Fjern ca. 30 cm dækfolie fra tapen, hvis der ikke frilægges nogle komponenter i denne
forbindelse.
5
BEMÆRK
Undgå tab af komponenter
Hvis der ikke er tilstrækkelig dækfolie, skal SMD-tapeindføringen bruges til 8 mm-
tape:Artikel-nr. 00355265-xx
til 12 mm - tape:Artikel-nr. 00356342-xx
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.10 Opsætning af fødemoduler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
262
Afkort tapen ca. 3 cm med de nu fritliggende komponentlommer.
Fjern komponenterne fra de åbne tapelommer.
Fold dækfolien omkring den forreste tapekant langs med tapens underside.
5.10.4.3 Ilægning af tape på X-fødemodul
5
Fig. 5.10 - 4 Ilægning af komponenttape
(1) Indgangsåbning til tapeledekanal
(2) Betjeningspanel
(3) Tapeledekanalens udgangsåbning
(4) Hentevindue
(5) Arm til løftning af hentevinduet
5
Hold tapen på en sådan måde, at transporthullerne - med blikket rettet i transportretning - fin-
des på den venstre side.
Skub tapen ind i indgangsåbningen (pos. 1 på fig. 5.10 - 4) til tapeledekanalen og videre, indtil
tapen kommer ud på tapeudgangsåbningen (pos. 3 på fig. 5.10 - 4
).
Træk tapen ud opadtil, og fold dækfolien tilbage på tapeoversiden.
