5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.10 Opsætning af fødemoduler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 264 Skub armen (pos. 5 på fig. 5.10 - 5 , side 263 ) frem for at løft e hent…
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler
263
Før begyndelsen af tapen ind under hentevinduet (pos. 2 på fig. 5.10 - 5) og videre, indtil ta-
pen støder mod på taphjulet.
5

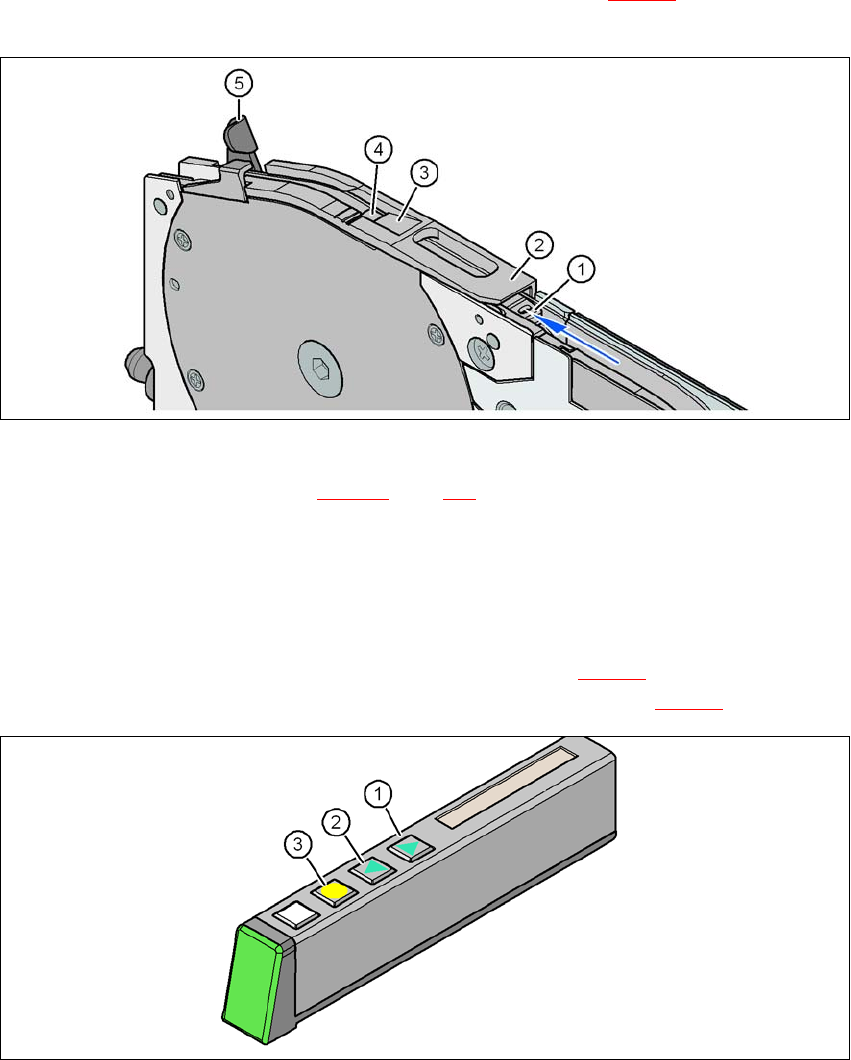

Fig. 5.10 - 5 Tape-fødemodulets hentevindue
(1) Tapestøtte, udtagelig (se afsnit 5.10.4.4, side 265)
(2) Hentevindue
(3) Aftrækskant til dækfolien
(4) Henteområde til komponenter
(5) Arm til løftning og låsning af hentevindue
Tryk på knappen FREMAD på betjeningsfeltet (pos. 1 på fig. 5.10 - 6), indtil knækstedet på
dækfolien befinder sig i komponenternes henteområde (pos. 4 på fig. 5.10 - 5
).
5
Fig. 5.10 - 6 Fødemodulets betjeningsfelt (8 mm X op til 88 mm X)
(1) Knap FREMAD til fremadgående transport af tapen
(2) Knap TILBAGE til tilbagegående transport af tape
(3) Knap FOLIE til spænding af dækfolie
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.10 Opsætning af fødemoduler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
264
Skub armen (pos. 5 på fig. 5.10 - 5, side 263) frem for at løfte hentevinduet (pos. 2 på fig.
5.10 - 5
, side 263) til den første fikseringsposition.
Træk dækfolien fremad langs med siden af hentevinduet og ud under hentevinduet.
Slå dækfolien tilbage, så den ligger op ad aftrækskanten (pos. 3 på fig. 5.10 - 5, side 263).
5
Klap armen (pos. 5 på fig. 5.10 - 5, side 263) tilbage for at sænke hentevinduet.
Før dækfolien hen over dækfolie-rockeren (pos. 2 på fig. 5.10 - 7) og videre til folieproppe-
hjulene (pos. 1 på fig. 5.10 - 7
).
5

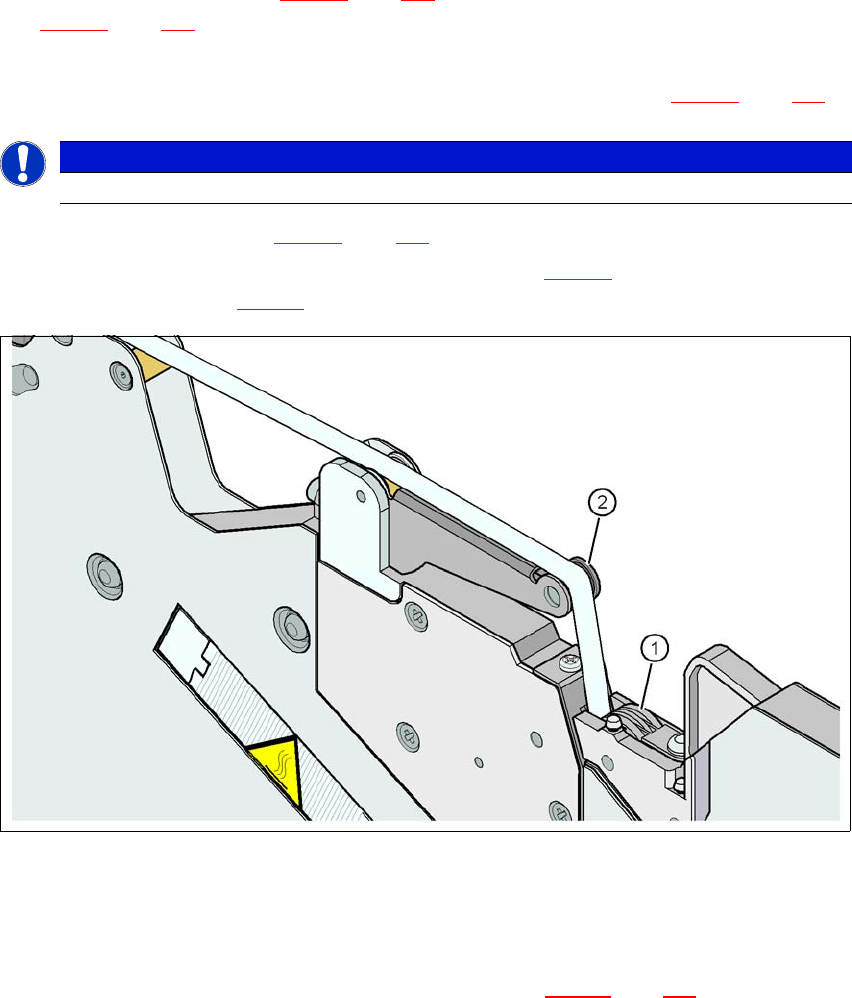

Fig. 5.10 - 7 Dækfolie føres hen til dækfolieproppehjulene
(1) Dækfolieproppehjul
(2) Dækfolie
5
Tryk på knappen FOLIE på betjeningsfeltet (pos. 3 på fig. 5.10 - 6, side 263), indtil dækfolien
er spændt ud. Dækfolie-rockeren hælder nedad og stopper drivmotoren.
Skær tapen lige af ved fødemodulets frontende.
BEMÆRK
Sænk først hentevinduet, når dækfolien ligger op ad aftrækskanten.
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.10 Opsætning af fødemoduler
265
5.10.4.4 Tapestøtte til 8 mm X-tape-fødemodul
5
Fig. 5.10 - 8 8 mm X-fødemodul - tapestøtte og splejsesensor
(1) Tapestøtte, udtagelig
(2) Oval åbning i tapestøtten
(3) Monteringssted for splejsesensor
8 mm X-fødemodulet er udstyret med en tapestøtte (pos. 1 på fig. 5.10 - 8
). Den kan nemt fjernes
efter behov.
Før bladet fra en urmager-skruetrækker ind i den ovale åbning (pos. 2 på fig. 5.10 - 8) på ta-
pestøtten, og træk tapestøtten ud imod tapetransportretningen.
Sørg for, at tapestøtten er positioneret rigtigt, når den sættes i.
5
BEMÆRK
Konstante Z-afhentningshøjde og reduktion af tidsforbruget til korrekturer af afhentnings-
højden
Indsæt ved alle komponenter fra 0402 og mindre altid tapestøtten (pos. 1 på fig. 5.10
- 8) i det 8 mm X-fødemodul.
