5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.11 Bemærk visninger på X-fødemodulet Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 268 5.1 1.2 Fødemoduler med LED-visning SIPLACE SmartFeedere har fle …
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.11 Bemærk visninger på X-fødemodulet
267
5.11 Bemærk visninger på X-fødemodulet
5.11.1 Fødemoduler med LCD-display
X-fødemodulerne (8 mm - 88 mm) er forsynet med en flerfarvet statusvisning til signalering af drift-
stilstandene (pos. 6 på fig. 5.11 - 1
) og et LCD-display (pos. 1 på fig. 5.11 - 1).
5

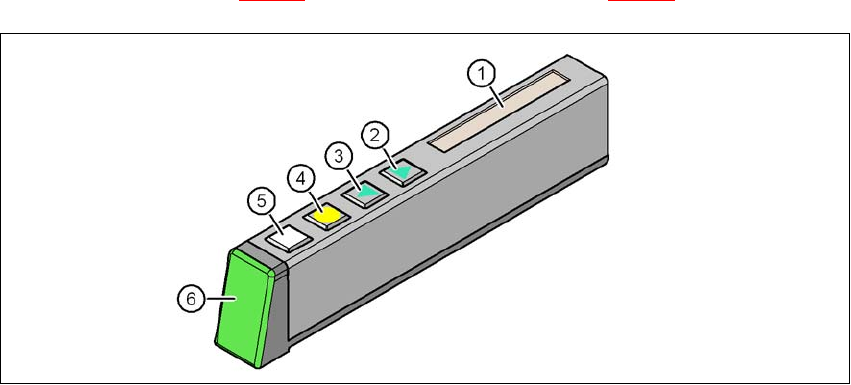

Fig. 5.11 - 1 Knapper, LCD- og statusvisninger på X-fødemodul
(1) LCD-display
(2) Knap FREMAD
(3) Knap TILBAGE
(4) Knap FOLIE
(5) Knap SET
(6) Statusvisning, flerfarvet
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.11 Bemærk visninger på X-fødemodulet Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
268
5.11.2 Fødemoduler med LED-visning
SIPLACE SmartFeedere har flerfarvede LED-statusvisninger for hvert spor til signalering.
5

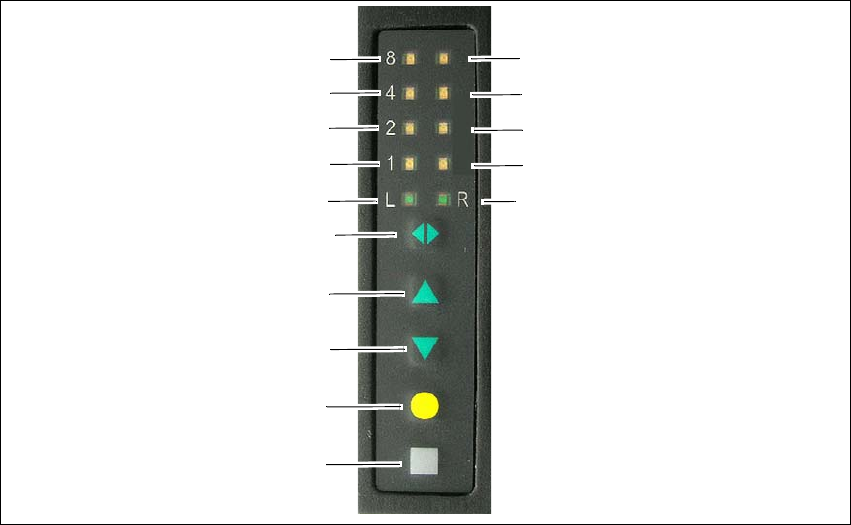

Fig. 5.11 - 2 Knapper og statusvisninger: Eksempel ved SIPLACE SmartFeeder 2x8 mm
(1) Knap SET
(2) Knap FOLIE
(3) Knap TILBAGE
(4) Knap FREMAD
(5) Knap sporskift mellem højre og venstre
(6) LED L venstre spor aktivt
(7) LED 1 mm skridtvidde venstre spor
(8) LED 2 mm skridtvidde venstre spor
(9) LED 4 mm skridtvidde venstre spor
(10) LED 8 mm skridtvidde venstre spor
(11) LED R højre spor aktivt
(12) LED 1 mm skridtvidde højre spor
(13) LED 2 mm skridtvidde højre spor
(14) LED 4 mm skridtvidde højre spor
(15) LED 8 mm skridtvidde højre spor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.11 Bemærk visninger på X-fødemodulet
269
5.11.3 Statusvisning
–Grøn:
Fødemodulet er driftsklart og indeholdt i den aktuelle opsætning.
–Orange
En advarsel signaleres. Advarslens tekst fremkommer på LCD-displayet.
–Rød:
Fejlfunktion er indtrådt. Fejlmeddelelsen vises på LCD-displayet.
–Slukket
Fødemodulet er ikke indeholdt i den aktuelle opsætning.
5
5
BEMÆRK
"LED fra" kun for fødemoduler, som er indeholdt i opsætningen
Maskincontrolleren slukker for statusvisningen for de fødemoduler, der ikke er indeholdt i
opsætningen.
Status "LED fra" er kun tilgængelig, hvis programmeringssystemet har givet en ordre til
linien. Dette gør det nemmere for operatøren at kontrollere fødemodulerne, da han kun
skal holde øje med de fødemoduler, der er indeholdt i opsætningen.
BEMÆRK
Opsætningsproces: Aktivering af hver fødemoduls LED
Under selve opsætningen - ingen setup-information på stationen, ingen ordre er sendt fra
SIPLACE Pro til stationen/linien - aktiveres LED-lampen efter isætningen ved hvert føde-
modul. På denne måde informeres operatøren, om alt er i orden.
