Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.15 Hen- og bortkøring af komponentvogn 281 5  V ed hjælp af højdeindstillingen t il finjustering kan kompon…

100%1 / 368
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
280
I 5
5
5
Skub komponentvognen forsigtigt helt ind i automaten. Komponentbordets anslagsklods (2)
skal passe ind under vinklen til bordhøjdekontrollen (1) på maskinindfødningen (højre og ven-
stre side).
5
Fig. 5.15 - 5 Bordhøjdekontrol
5
BEMÆRK
Skær tapes, så de flugter
Hvis tapes ved X-fødemodulernes frontend ikke skæres således, at de flugter, kommer
de tømte tapes ikke ind i kanalen for tømt materiale.
Skær tapes'ene af, således at de flugter, inden BE-vognen kobles til.
VÆR FORSIGTIG
Bestykningshovedets position!
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
VÆR FORSIGTIG
Fare for hovedcrash!
Når én af de to vinkler afmonteres (venstre og højre side) for at kontrollere bordhøjden,
er der fare for hovedcrash pga. for høje BE-borde.
Undlad at afmontere vinklerne.
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.15 Hen- og bortkøring af komponentvogn
281
5
Ved hjælp af højdeindstillingen til finjustering kan komponentvognen korrigeres i højden. De
to flader på klods og vinkel må lige netop ikke berøre hinanden.
5
5
5
Vælg ikonet Fødemodul... og ikonet
Placeringssteder.
Klik på ikonet for fastlåsning på placeringsstedet, og vent indtil vognen er kørt helt
hen. Yderligere information findes i online-hjælpen til stationssoftwaren.
Skub kappen op med begge greb, og sving grebet ned.
BEMÆRK
Luk beskyttelseskapperne, da det kun er muligt at køre vognen hen til automaten, når
beskyttelseskapperne er lukket.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
282
5

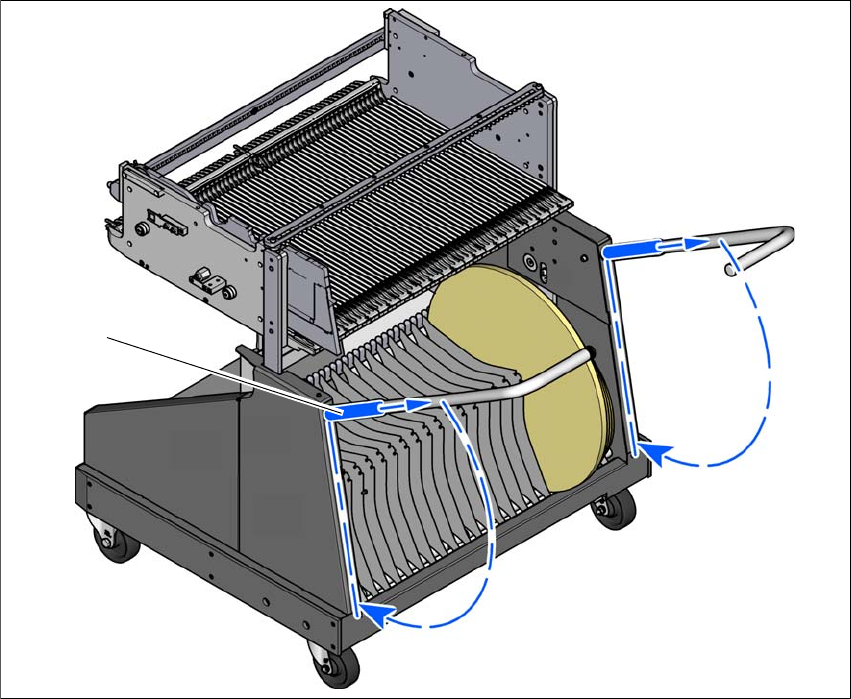

Fig. 5.15 - 6 Komponentvogn - svinge greb ned
(1) Kappe skubbes opad
(2) Greb klappes nedad
(1)
(2)
(2)
