6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
284
6.1.1 Pipetteveksler til SIPLACE SpeedStar
Artikel-nr. 00519715-xx pipetteveksler SX, C&P20 til position 1 eller 2
Artikel-nr. 00519843-xx pipetteveksler SX, C&P20 til position 3 eller 4
eller 6
Artikel-nr. 03103649-xx pipetteveksler grundopbygning CP/all - kort
6

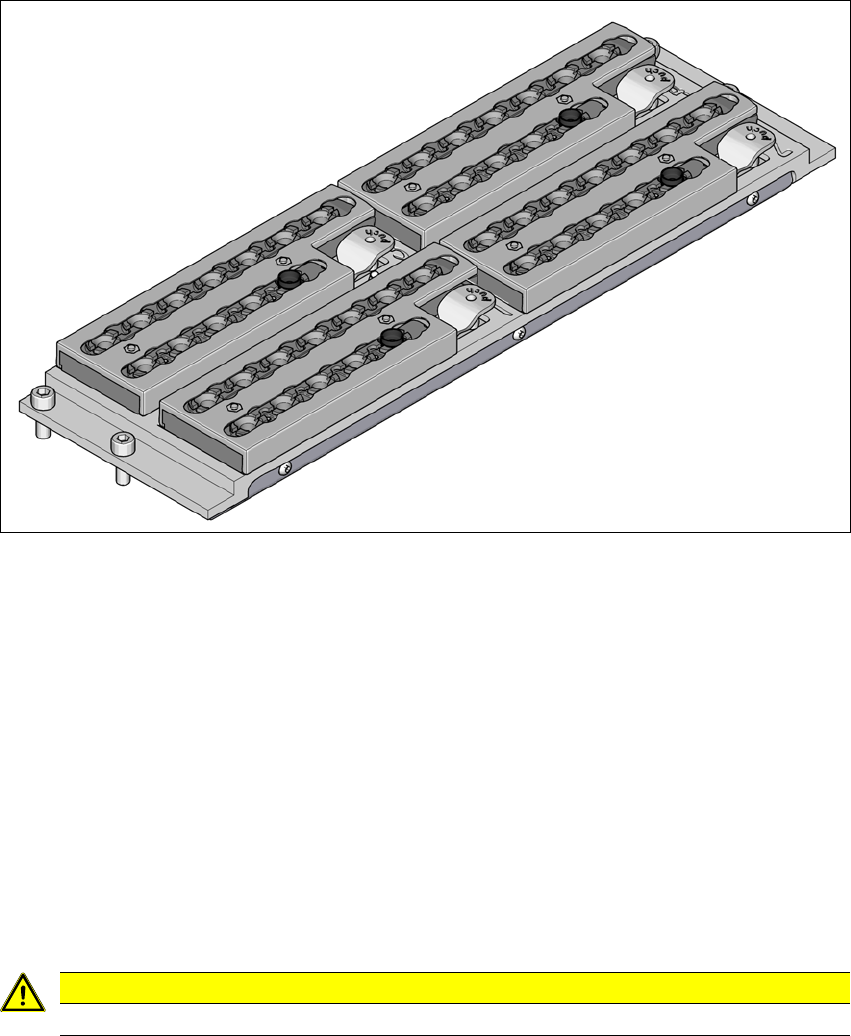

Fig. 6.1 - 1 Pipetteveksler til SIPLACE SpeedStar
6.1.1.1 Beskrivelse
Denne pipetteveksler optager 4 magasiner med hver 12 pipettegarager.
Magasinerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4
trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes
rigtige positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert.
På den installerede pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne
trækkes ud og kastes væk.
6
VÆR FORSIGTIG
Brug kun magasinet til SIPLACE SpeedStar sammen med SpeedStar.
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler
285
6.1.1.2 Tekniske data
6
6.1.1.3 Placering af pipettevekslerne til SIPLACE SpeedStar på SX2-automaten
6

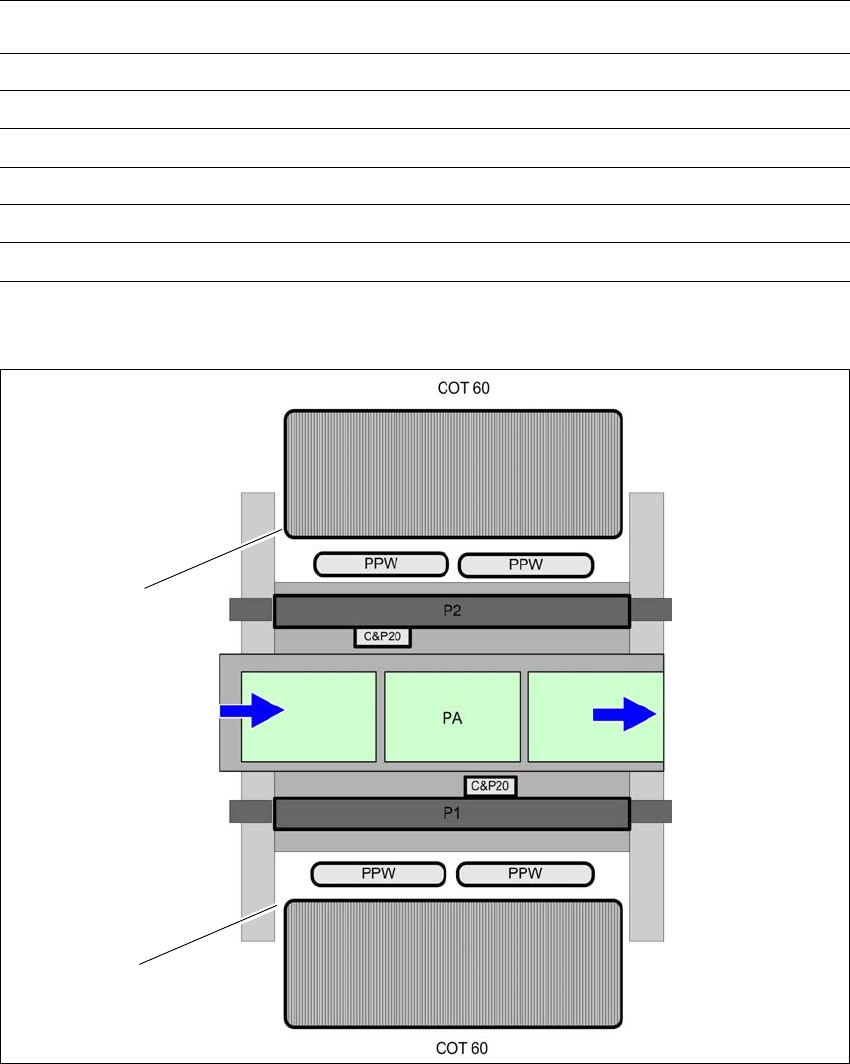

Fig. 6.1 - 2 Placering af pipettevekslerne til SIPLACE SpeedStar - eksempel
Pipetteveksler til SIPLACE SpeedStar
Mål (længde x bredde x højde) 314 mm x 94,5 mm x 68,6 mm
Antal pipettegarager 48
Antal pipettemagasiner 4
Pipettetyper 10xx, 11xx og 12xx
Pipetteskiftetid Ca. 2 s pr. pipette
Tryklufttilslutning 0,45 MPa (4,5 bar)
(1) Komponentvogn på inderpositionen
(PPW) Pipetteveksler
(PA) Bestykningsområde
(1)
(1)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
286
6.1.1.4 Montage
Pipettevekslerne på SX-automaten er hver især fastgjort til komponentvogn-indtrækningsanord-
ningen.
6

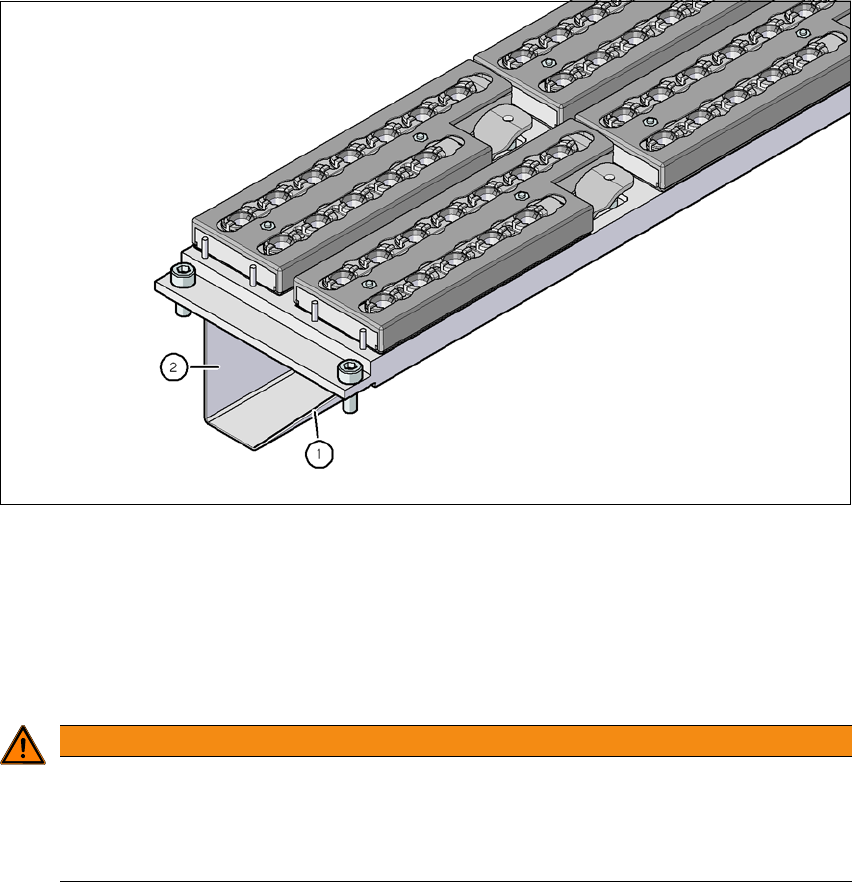

Fig. 6.1 - 3 Monteringsposition
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
