Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler 295 6.1.2.5 Betjeningsanvisninger Fyld et magasi n første gang med en bestemt pipettetype,…
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
294
6.1.2.4 Montage
Pipettevekslerne på SX-automaten er hver især fastgjort til komponentvogn-indtrækningsanord-
ningen. Yderligere pipettevekslere kan installeres.
6

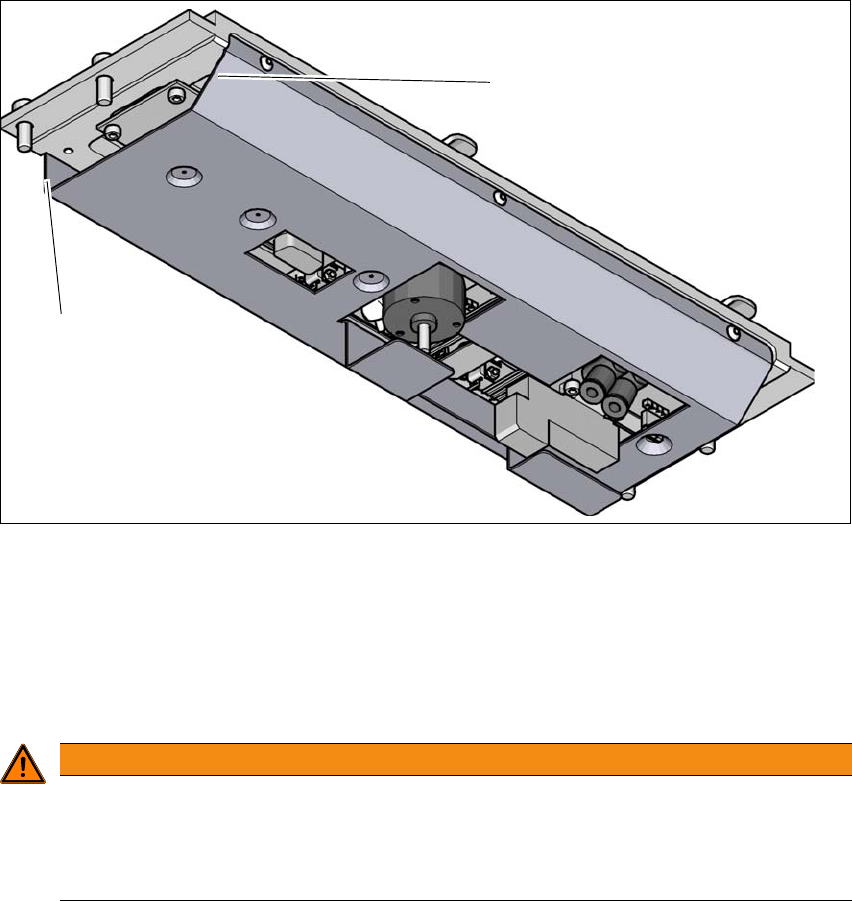

Fig. 6.1 - 10 Pipettevekslerens monteringsposition - set nedefra
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler
295
6.1.2.5 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.6 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 11, side 296) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 11
, side 296). Løft magasinet ud af holderen.
6
6
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 11
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
296
6

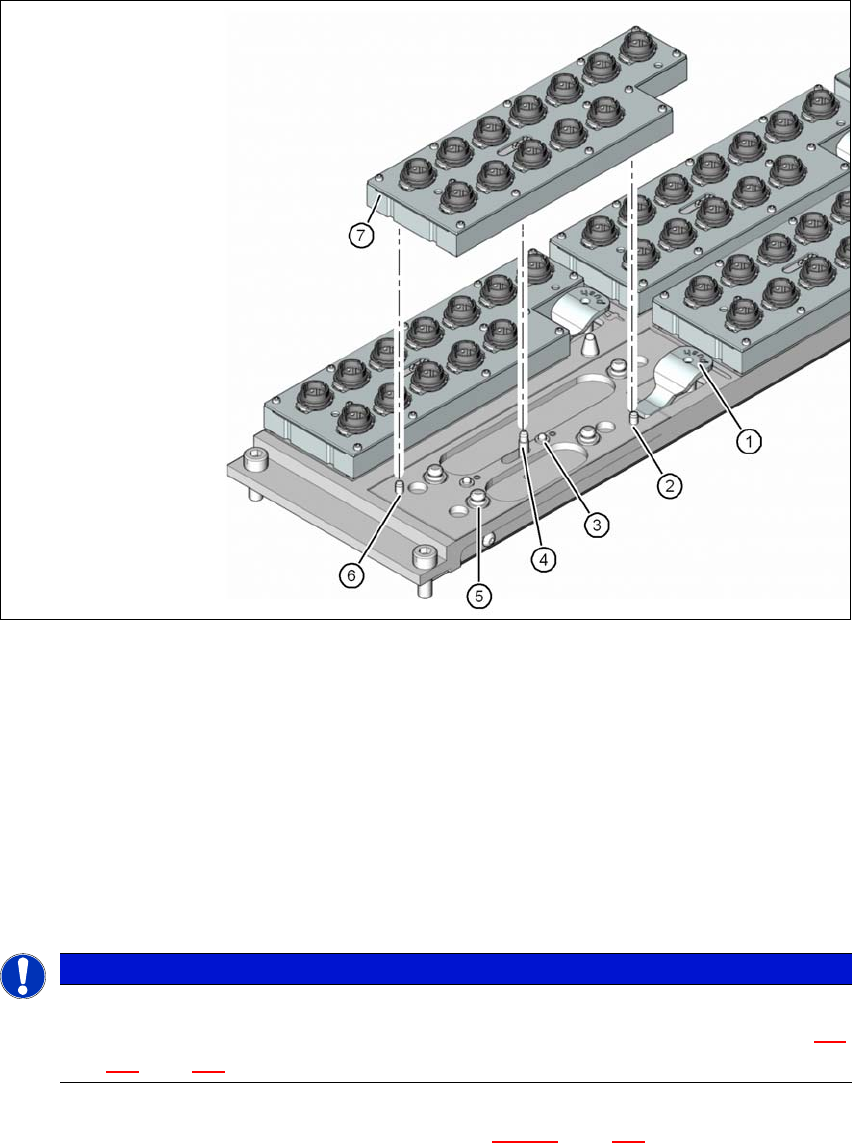

Fig. 6.1 - 11 Skift af magasin
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjederstift til udløsning af mikrokontakt til magasingenkendelse og sikkerhedssløjfe
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 11, side 296).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Ret magasinet ud før isætning, således at centreringsstifterne (pos. 2 og 6 på fig. 6.1
- 11, side 296) kan glide ind i pinolhullet og langhullet.
