6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Ud gave 10/2014 DA 302 6.1.3.5 BE-udsmidningsbeholder til SIPLACE T winSt ar T il SIPLACE T winS tar kan der i…
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler
301
6.1.3.4 Montage
Pipetteveksleren er fastgjort på komponentvogn-indtrækningsanordningen.
6
Fig. 6.1 - 16 Monteringsposition
(1) Markeringsboring
(2) Operatørside
(3) Pil peger i retning PCB-transport
6
Indstil pipetteveksleren på en sådan måde, at markeringsboringen (pos. 1) ligger til venstre
set ud fra operatørens blikvinkel.
6
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
302
6.1.3.5 BE-udsmidningsbeholder til SIPLACE TwinStar
Til SIPLACE TwinStar kan der installeres en komponent-udsmidningsbeholder. Den er placeret
ved siden af fine?pitch-visionmodulet.
6.1.3.6 Gribere og specialpipetter
SIPLACE-automater forarbejder ikke kun standard-SMT-spektret, men også komponenter i gen-
nemstikningsmonteringsteknik (Through Hole Technology) og OSC-komponenter (Odd Shaped
Components). Parallelt hermed udvikler ASM løbende specialpipetter og gribere.
Specialpipetter tilbydes til alle bestykningshoveder, så bestykningsordrene kan køres i gennem
med max. hastighed, præcision og fleksibilitet. Brug af automatiske pipettevekslere reducerer
desuden klargøringstiderne, der er forbundet med et produktskift.
Til Pick&Place-hovederne udbyder ASM mekaniske gribere. Komponenter, hvis overflade ikke er
egnet til opsugning via pipetter, hentes af mekaniske gribere og bestykkes. Griberne findes i to
udførelser, som alt efter funktion kan inddeles i to grupper:
– Gribere, der tager fat i komponentens udvendige kanter og
– Gribere, der tager fat i komponentens indvendige kant.
Information om speicalpipetter og gribere fås hos ASM. Fremstilling af specialmagasiner og gri-
bere kan ligeledes ske efter henvendelse til ASM.
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler
303
6.1.4 Pipetteveksler til 12-Segment Collect&Place-hovedet
Artikel-nr. 00120604-xx pipetteveksler SX12 V2, C&P12 til position 1 eller 2
6

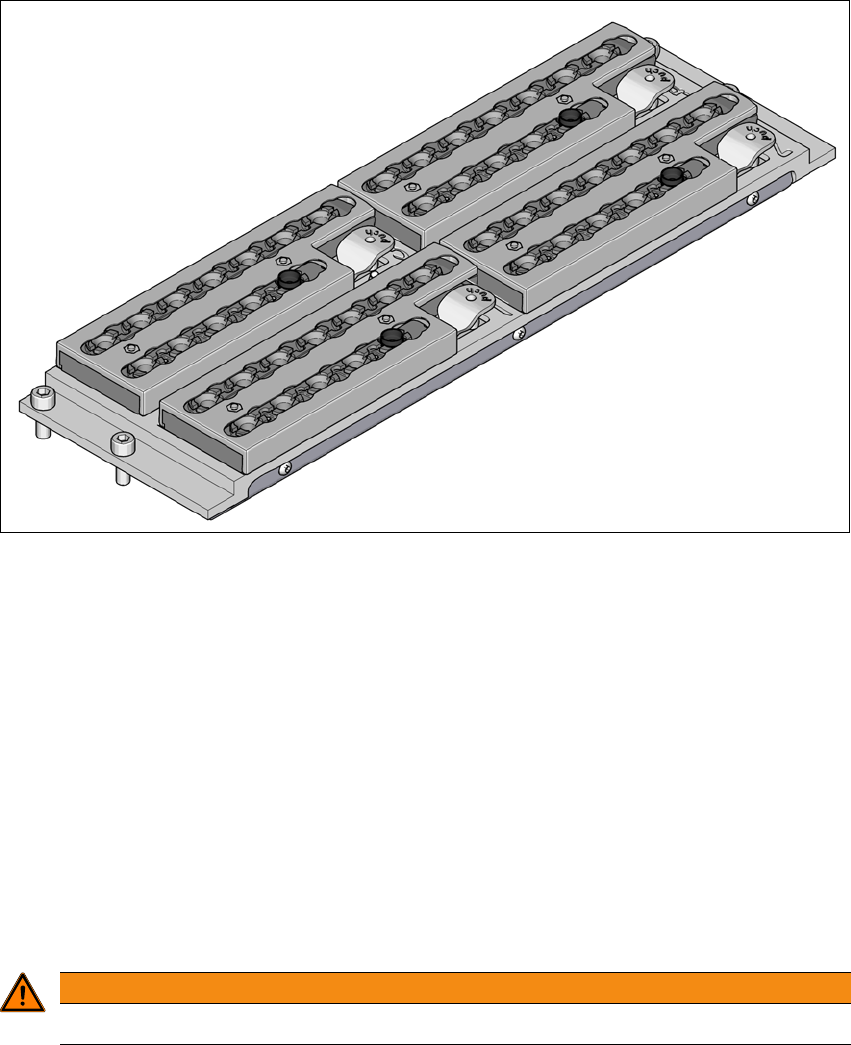

Fig. 6.1 - 17 Pipetteveksler til 12-Segment C&P-hovedet
6.1.4.1 Beskrivelse
Denne pipetteveksler optager 4 magasiner med hver 12 pipettegarager.
Magasinerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4
trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes
rigtige positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert.
På den installerede pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne
trækkes ud og kastes væk.
6
ADVARSEL
Brug kun magasinet til 12-Segment C&P sammen med 12-Segment.
