6.2 Waffle-pack-veksler (WPC5/WPC6)
Funktionaliteten og de tekniske data for WPC5 er tilnærmelsesvis de samme som for WPC6.
WPC6 er derudover forsynet med non-stop-modulet.
6.2.1 Beskrivelse
Waffle-pack-veksleren tilvejebringer komponenter i flademagasiner, så unødig tidstab undgås ved
lagring og automatisk skift af flademagasinerne. Derudover øger en individuel programmerbar ad-
gang til op til 28 flademagasiner udbudet af tilgængelige komponenter.
Waffle-pack-veksleren har et integreret chassis og kan nemt flyttes til andre placeringssteder. Den
udleveres med printplade-transporthøjden, der er realiseret til automaterne, men kan også hurtigt
tilpasses printplade-transporthøjderne på 900, 930 og 950 mm. På det tiloversblevne placerings-
sted skal komp.-bordet være udstyret med 30 placeringssteder.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.2 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
310
6.2.2 Oversigt WPC5
Artikel-nr. 00119827-xx WPC5
6
Fig. 6.2 - 1 WPC5 på SIPLACE SX1/SX2
(1) WPC5
(2) Komponentvogn med 30 spor
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.2 Waffle-pack-veksler (WPC5/WPC6)
311
6.2.3 Oversigt WPC6
Artikel-nr. 00119828-xx WPC6 på SIPLACE SX1/SX2
6

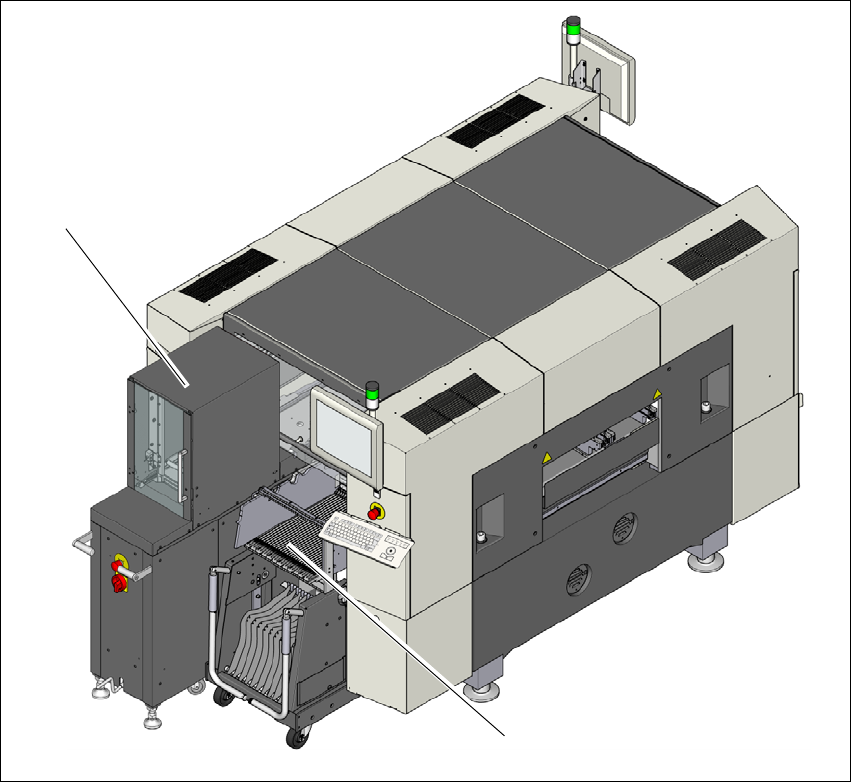

Fig. 6.2 - 2 WPC6 på SIPLACE SX1/SX2
(1) WPC6
(2) Non-stop-modul
(3) Komponentvogn med 30 spor
(1)
(3)
(2)
