6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.3 SIPLACE JTF-S/JTF-M Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 320 6.3.2 Oversigt 6 Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M på SIPLACE SX1/SX2 (1) Fast kompo…

Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser

Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.3 SIPLACE JTF-S/JTF-M

319

6.3 SIPLACE JTF-S/JTF-M

Artikel-nr. 00166670-xx SIPLACE JTF-S

Artikel-nr. 00166671-xx SIPLACE JTF-M

6.3.1 Beskrivelse

SIPLACE JTF-S/JTF-M er en automatisk og hurtig veksler for standard JEDEC flademagasiner.

Ved bestykningsautomaterne SIPLACE SX1/SX2 kan der i stedet for BE-vognen installeres en

SIPLACE JTF-S/JTF-M på et fast bord. SIPLACE JTF-S/JTF-M belægger et fast område af spor

på det faste bord. Der kan bygges Linear-Feeder, Glue-Feeder eller LDU-X ovenpå de frie spor.

SIPLACE JTF-S/JTF-M fås i to versioner

– SIPLACE JTF-S

SIPLACE JTF-S indeholder en stak med op til 30 tynde eller 20 tykke JEDEC flademagasi-

ner og stiller dem til rådighed én efter én. Der kan tilføres bestykningsautomaten en kompo-

nenttype med en konstant flademagasin-vekseltid. 6

– SIPLACE JTF-M

SIPLACE JTF-M indeholder op til 18 tynde eller 14 tykke JEDEC flademagasiner (alt efter

magasintype) i en udskiftelig cassette og stiller dem selektivt til rådighed. Der kan dermed

tilføres bestykningsautomaten forskellige komponenttyper med en variabel flademagasin-

vekseltid. 6

BEMÆRK

Fås fra softwareversion SR.707.1

BEMÆRK

Den detaljerede beskrivelse ses i

"Betjeningsvejledning JTF-S/JTF-M", tysk+engelsk [art.-nr. 00197453-xx].

6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2

6.3 SIPLACE JTF-S/JTF-M Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

320

6.3.2 Oversigt

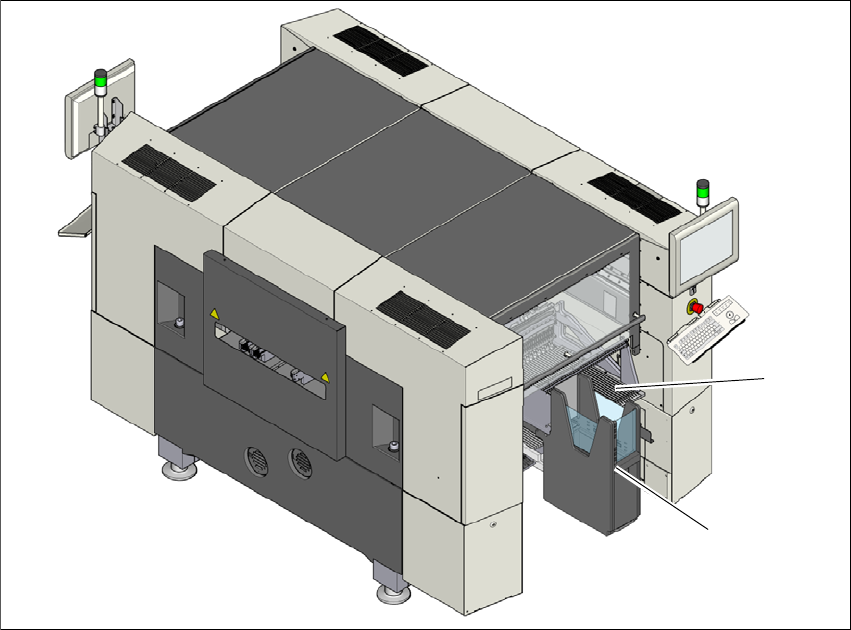

Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M på SIPLACE SX1/SX2

(1) Fast komponent-bord

(2) JTF-S/JTF-M

(1)

(2)

Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser

Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.3 SIPLACE JTF-S/JTF-M

321

6.3.3 Tekniske data

SIPLACE JTF-S SIPLACE JTF-M

Bredde

162 mm 177 mm

Højde

587 mm 587 mm

JEDEC flademagasin-specifikation JEDEC standard: 95-1 & IEC 60286-5

Lagerkapacitet

Flademagasin tyndt 30 JEDEC flademagasiner 18 JEDEC flademagasiner

Flademagasin tykt 20 JEDEC flademagasiner 14 JEDEC flademagasiner

Flademagasin vekseltid

< 5 sekunder (hver efter applika-

tion)

Indskydning n efter n+1 -- 3,5 sek.

Indskydning 1 efter 18 -- 10 sek.

Indskydning 18 efter 1 -- 8,9 sek.

Cassette

Dimensioner -- ca. 330 mm x 150 mm x 230 mm

Maks. læssevægt -- 2,7 kg (je 150 g vedi 18 indskydnin-

ger)

Pneumatik

4,1 bar til 5,5 bar 5,2 bar til 9 bar

Trykluftforbrug

< 28,3 NL/min. < 28,3 NL/min.
