6.3.3 Tekniske data
6
SIPLACE JTF-S SIPLACE JTF-M
Bredde
162 mm 177 mm
Højde
587 mm 587 mm
JEDEC flademagasin-specifikation JEDEC standard: 95-1 & IEC 60286-5
Lagerkapacitet
Flademagasin tyndt 30 JEDEC flademagasiner 18 JEDEC flademagasiner
Flademagasin tykt 20 JEDEC flademagasiner 14 JEDEC flademagasiner
Flademagasin vekseltid
< 5 sekunder (hver efter applika-
tion)
--
Indskydning n efter n+1 -- 3,5 sek.
Indskydning 1 efter 18 -- 10 sek.
Indskydning 18 efter 1 -- 8,9 sek.
Cassette
--
Dimensioner -- ca. 330 mm x 150 mm x 230 mm
Maks. læssevægt -- 2,7 kg (je 150 g vedi 18 indskydnin-
ger)
Pneumatik
4,1 bar til 5,5 bar 5,2 bar til 9 bar
Trykluftforbrug
< 28,3 NL/min. < 28,3 NL/min.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
322
6.3.4 Dimensioner med JTF-M/JTF-S
6

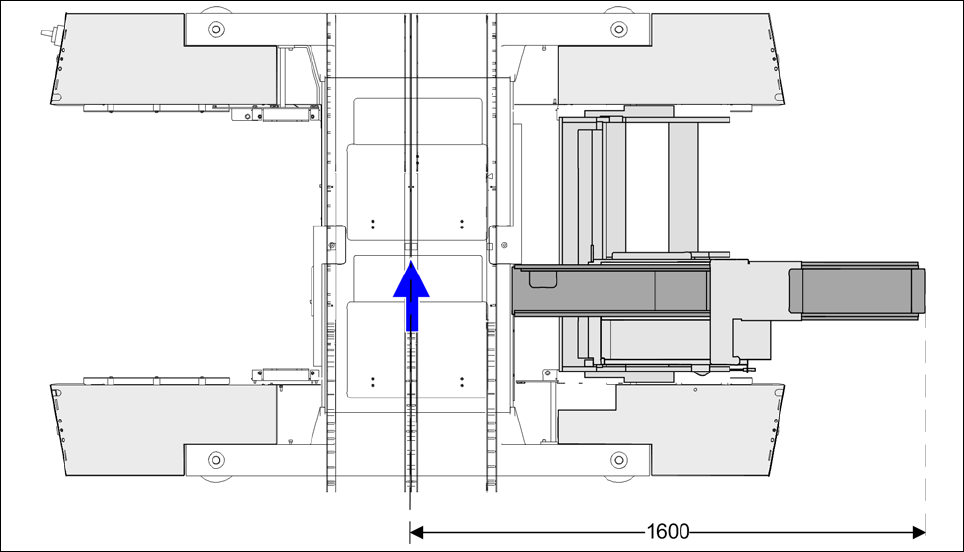

Fig. 6.3 - 2 SX-automatens dimensioner med JTF-M/JTF-S
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.4 Holder til flademagasiner
323
6.4 Holder til flademagasiner
Artikel-nr. 00141286-xx Holder til flademagasiner
Artikel-nr. 00519840-xx Tapeledekanal til holder flademagasin
Med holderen til flademagasiner kan du meget hurtigt stille komponenter til rådighed på fladema-
gasiner. Hvis ikke der er en holder til flademagasiner, kan du bruge SX vekselbordets samtlige 60
transportør-spor.
For at bruge holderen til flademagasiner til SX vekselbordet, skal maskinen være udstyret med en
modificeret tapeledekanal.
Den detaljerede beskrivelse og betjening ses i "Monteringsvejledning - manuel tray -
SIPLACE SX1/SX2", art.-nr. 00196823-xx.
Holderen til flademagasiner kan kun anvendes, hvis det pågældende BE-bord er monteret med
sin indtræksramme i yderpositionen.
JEDEC-flademagasiner, som lægges på enkeltvis, eller Waffle Pack magasiner kan fastgøres på
flademagasinholderen med magneter. Hvis der lægges to JEDEC-flademagasiner på, skal disse
fastgøres med låse- og holdelister.
Dele: Artikel-nr.:
Magnet 00316593-xx
Låse- og holdeliste til JEDEC-magasiner 00372615-xx
VÆR FORSIGTIG
Undgå kollisioner
Ved indkøring og udkøring af en BE-vogn må holderen til flademagasiner ikke være stillet,
idet der i modsat fald opstår kollisioner med kanalen til tomt materiale og pipetteveksle-
rens holder.
Holderen til flademagasiner må først stilles på bordet, når bordet er trukket ind.
Inden bordet køres ud, skal holderen til flademagasiner fjernes fra bordet.
