Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.6 Forbindelsesst ation til komponentvogn SIPLACE SX 329 6.6.3 Advarselsskilte på forbindelsesstationen 6 Fig.…
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.6 Forbindelsesstation til komponentvogn SIPLACE SX Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
328
6.6.2.1 Mål med komponentvogn kørt hen
6

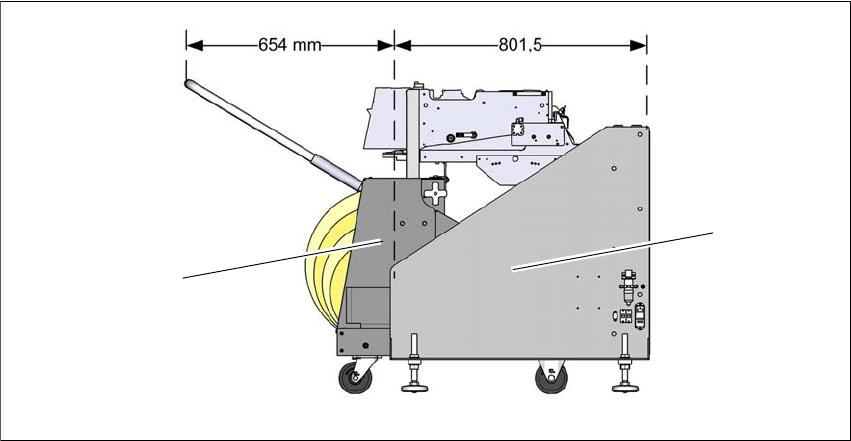

Fig. 6.6 - 3 Forbindelsesstation med komponentvogn, SIPLACE SX-serien - mål
(1) BE-vogn
(2) Forbindelsesstation
(2)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.6 Forbindelsesstation til komponentvogn SIPLACE SX
329
6.6.3 Advarselsskilte på forbindelsesstationen
6
Fig. 6.6 - 4 Forbindelsesstation, SIPLACE SX-serien - advarselsskilte
6.6.3.1 Advarselsskilt W203
6
– Pos. W203 på fig. 6.6 - 4, side 329, artikel-nr. 03009342-01
– 2x på forbindelsesstationen til komponentvognen SIPLACE SX
– 1x til venstre og til højre bag energi- og datainterfacet på huset.
W 203
W 203
W206
6
6
6
FARE FOR AT KOMME I KLEMME!
Indgreb kan føre til kvæstelser af arme og hænder.
Stik ikke hånden ind i maskinen, når den kører
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.7 Sensor til komponent-udsmidningsbeholder Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
330
6.6.4 Advarselsskilte 206
6
– Pos. W206 på fig. 6.6 - 4, side 329, artikel-nr. 03009345-01
– 1x på forbindelsesstationen til komponentvognen SIPLACE SX
– 3 x på afdækningerne til energiforsyningen.
6.7 Sensor til komponent-udsmidningsbeholder
Artikel-nr. 00519848-xx forespørgsel komponent-udsmidningsbeholder
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Er fejlvarebeholderen ikke blevet sat korrekt i, kan automaten ikke startes.
– Springer fejlvarebeholderen ud af sin holder under bearbejdningsprocessen, stopper auto-
maten med det samme for at undgå et hovedcrash.
Hver fejlvarebeholder kan overvåges med en separat sensor.
6
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
BEMÆRK
Ved brug af SpeedStar anbefaler vi at installere sensor til komponent-udsmidningsbehol-
der, der fås som ekstraudstyr.
