Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.8 SIPLACE High-Force Head
331
6.8 SIPLACE High-Force Head
Artikel-nr. 00119736-xx High-Force Head
6.8.1 Beskrivelse
SIPLACE High-Force Head kan forarbejde det samme komponentspektrum og tilbyder desuden
muligheden for at opnå påsætningskræfter op til 30 N. Til SIPLACE High-Force Head kan alle de
pipetter og gribere anvendes, som også finder anvendelse ved standard-TwinStar.
6.8.2 Tekniske data
6
Derudover stemmer de tekniske data af SIPLACE TwinStar og SIPLACE High-Force Head over-
ens (jfr. afsnit 3.5.5.2
, side 123).
Programmerbar påsætningskraft 2,0 N - 10 N ± 10%
Større 10 N - 30 N ± 15%
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.9 SIPLACE Very High Force TwinStar (VHF TH) Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
332
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Artikel-nr. 00519986-xx VHF TwinStar med portal
6
6.9.1 Beskrivelse
SIPLACE Very High Force TwinStar er en teknologisk videreudvikling af Standard-TwinStar.
SIPLACE Very High Force TwinStar egner sig til bearbejdning af særligt krævende og store kom-
ponenter.
Den kan bearbejde komponenter med en højde op til 40 mm og giver desuden mulighed for at
opnå påsætningskræfter op til 70 N. Til SIPLACE Very High Force TwinStar kan alle de pipetter
og gribere anvendes, som også finder anvendelse ved Standard-TwinStar.
Den detaljerede beskrivelse findes i "Monteringsvejledning - Head Reconfiguration Kit VHF-
hoved", art.-nr. 00197270-xx.
BEMÆRK
Fås fra softwareversion SR.707.1
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.9 SIPLACE Very High Force TwinStar (VHF TH)
333
6.9.2 Oversigt
6

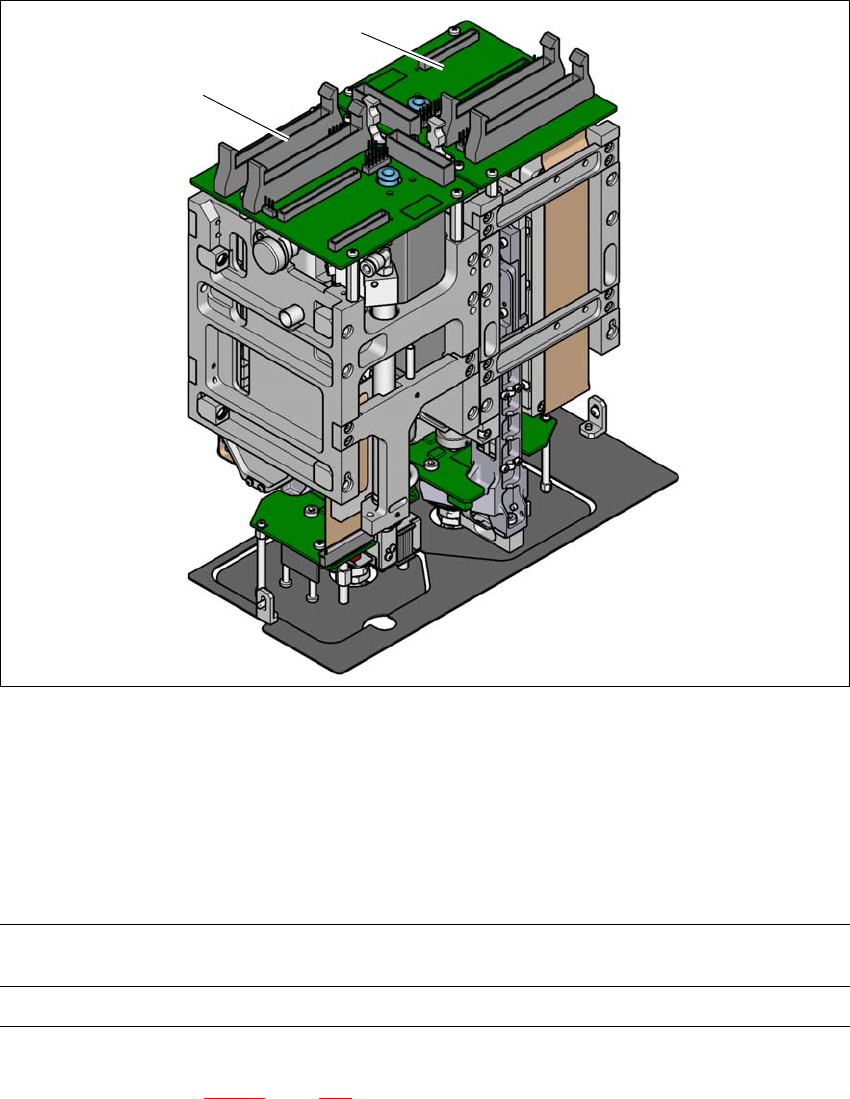

Fig. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-modul 1 (P&P1)
(2) Pick&Place-modul 2 (P&P2)
6.9.3 Tekniske data
6
Derudover stemmer de tekniske data for SIPLACE TwinStar og SIPLACE Very High Force Twin-
Star overens (jfr. afsnit 3.5.5.2
, side 123).
2
1
Programmerbar påsætningskraft
1,0 N - 15 N
2,0 N - 70 N
Maks. BE-højde 40 mm
