Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.10 SIPLACE 12-Segment Collect&Place hoved 337 6.10.3 T ekniske data 6 12-Segment Collect&Place hoved …
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.10 SIPLACE 12-Segment Collect&Place hoved Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
336
6
Fig. 6.10 - 2 12-Segment Collect&Place hoved - funktionsgrupper del 2
6
(1) Mellemfordeler-printkort (under afdækningen)
(2) Stjernedrev - DR-motor
(3) Z-aksemotor
(4) Ventilaktuator
(5) BE-kamera C&P, type 30 (18 x 18) digital, med høj opløsning (standardkamera)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.10 SIPLACE 12-Segment Collect&Place hoved
337
6.10.3 Tekniske data
6

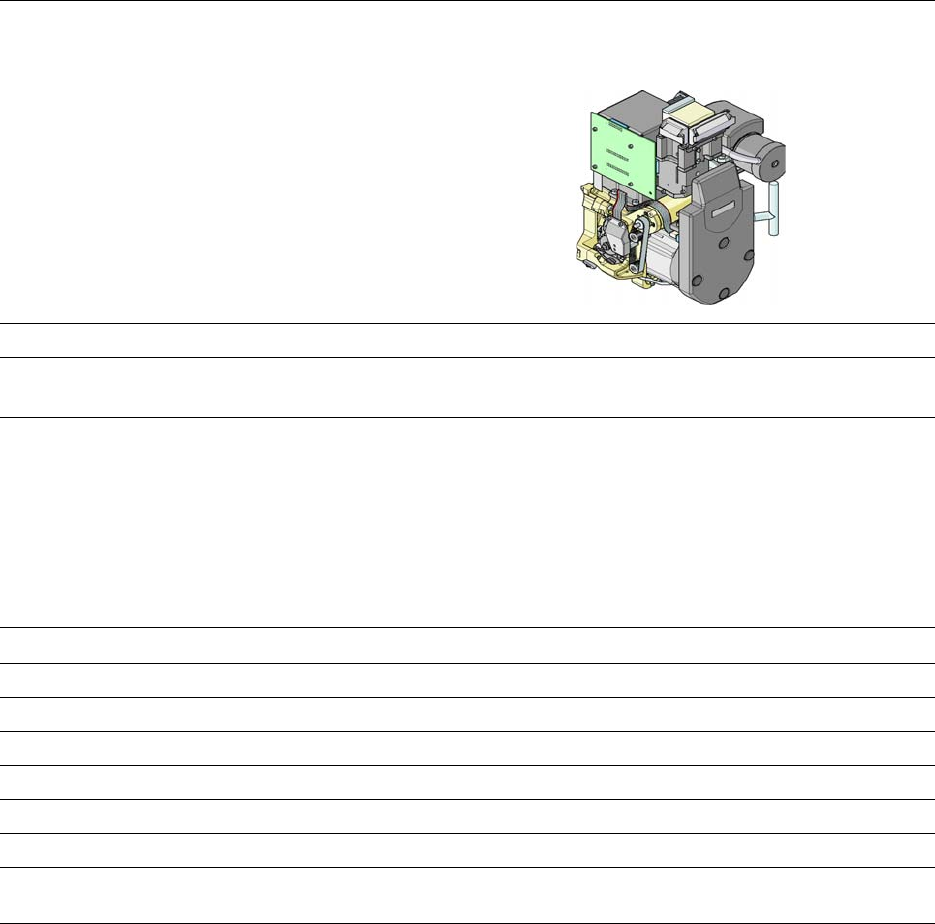

12-Segment Collect&Place hoved
med BE-kameratype 30
Komponentspektrum
*a
01005
*b
til Flip-Chip, Bare Die, PLCC44, BGA, µBGA,
TSOP, QFP, SO til SO32, DRAM
Komponentspecifikation
Max. højde
Min. benafstand
Min. benbredde
Min. ball-afstand
Min. ball-diameter
Min. mål
Max. mål
Max. vægt
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Programmerbar påsætningskraft
Pipettetyper 9xx
X/Y-nøjagtighed
*c
± 41 μm/3± 55 μm/4
Vinkelnøjagtighed ± 0,5°/3, ± 0,7°/4
Komponentspektrum 98,5%
Komp.-kameratype 30
Belysningsniveauer 5
Indstillingsmuligheder for belysningsni-
veauer
256
5
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kundespecifikke
standarder og komponent-emballagetolerancerne.
*)b Med 01005-pakke
*)c Præcisionsværdierne dokumenteres i forbindelse med maskingodkendelsen og opfylder betingelserne i SIPLACE's le-
verings- og serviceomfang.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.11 Komponent-kamera til TwinStar, FC-kamera Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
338
6.11 Komponent-kamera til TwinStar, FC-kamera
6.11.1 Komponent-kamera stationær P&P, type 25, 16 x 16, digital (FC-kamera)
Artikel-nr. 00119718-xx komponent-kamera stationær 16x16 digital, type 25
6

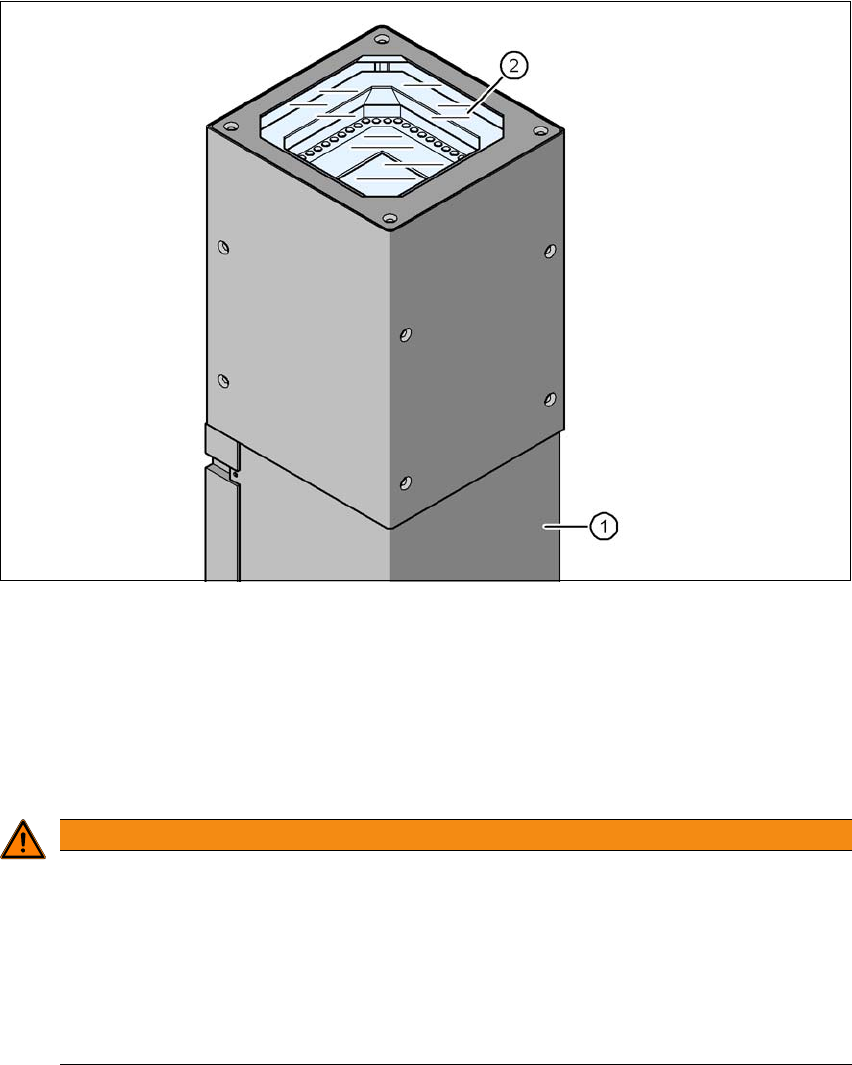

Fig. 6.11 - 1 Komponent-kamera stationær, P&P, type 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - herunder belysnings- og optikniveauer
6.11.2 Sikkerhedsforskrifter
6
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45 og type 25, 16 x
16, digital (FC-kamera).
Ved skift af bestykningshoved fra TwinStar til MultiStar installeres det stationære kompo-
nent-kamera, type 33, 55 x 45, digital, i den nederste position.
