6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.12 Komponent-kamera til MultiStar Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
340
6.12 Komponent-kamera til MultiStar
6.12.1 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
Artikel-nr. 00519902-xx stationært kamera til CPP-hovedet, type 33
6

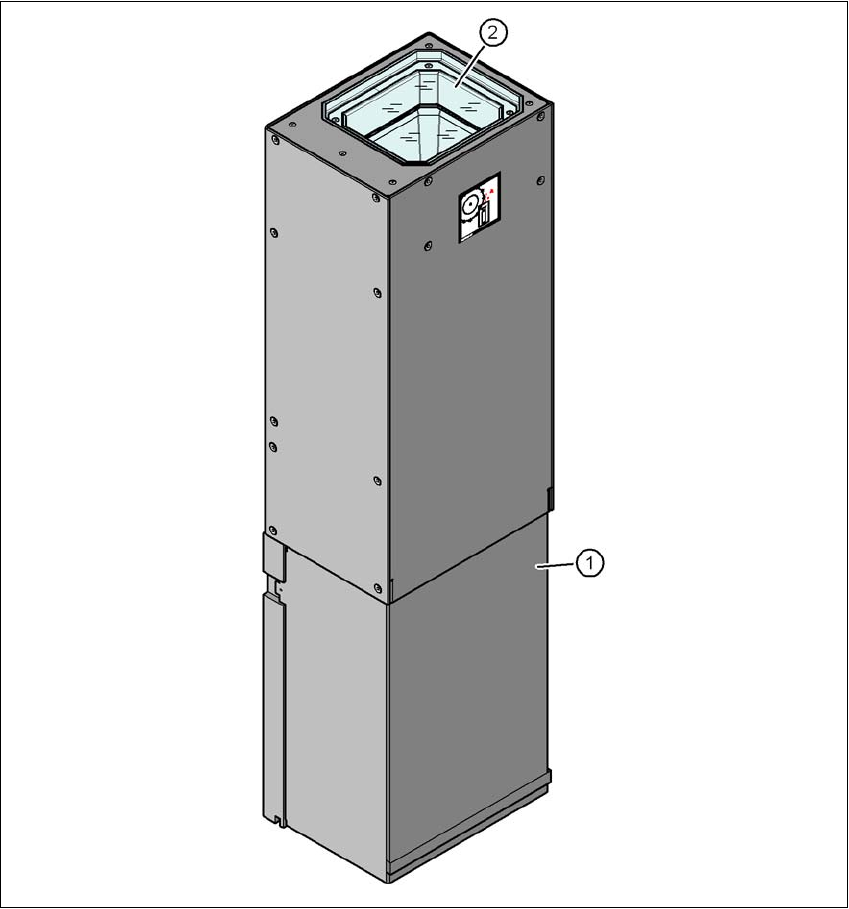

Fig. 6.12 - 1 Opbygningen af komp.-kamera stationært P&P, type 33, 55 x 45, digitalt
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - herunder belysnings- og optikniveauer
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.12 Komponent-kamera til MultiStar
341
6.12.1.1 Tekniske data
6
6
6.12.1.2 Position
De stationære kameraers og tilhørende konfigurationers placering er vist i afsnit 3.8.2, side 139.
Komp.-mål 0,5 mm x 0,5 mm op til 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.13 PCB-positionering Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
342
6.13 PCB-positionering
Artikel-nr. 00119677-xx PCP-positionering enkelttransport
Artikel-nr. 00119678-xx PCB-positionering enkelttransport
6.13.1 Beskrivelse
Printplader, der skal forarbejdes, har undertiden et længde-/breddeforhold på 1:2 eller mere ufor-
delagtigt. Det betyder, at den korte side på PCB-en peger i PCB-transportretning. Under transpor-
ten kan sådanne printplader dreje sig en smule, så pasmærkerne ikke længer ligger i PCB-
kameraets søgevindue. Optionen "PCB-positionering" sørger for, at disse printplader igen positi-
oneres nøjagtigt i stoppositionen.
Bearbejdning af printplader med udsparinger i transportretningen kan ved automater med meka-
nisk stopper og ved automater, der overvåger denne position med laserfotocelle, føre til forskellige
bearbejdningspositioner. Med tilvalgsmuligheden "PCB-positionering" sikres det, at printpladerne
stoppes i samme position ved alle PCB-transporter. Tilvalgsmuligheden "PCB-positionering" fin-
des til enkelt- og dobbelttransport.
Printpladen transporteres ind i bestykningsområdet, til laserfotocellen udløser stopsignalet for
PCB-transporten. Herefter kører løftebordet med PCB-anslagene i en position opad, i hvilken
printpladen endnu ikke klemmes fast og hvor den endnu kan bevæges af transportbåndene. De
to PCB-anslag befinder sig på printpladens højde, PCB-understøtninger (magnetiske stifter) be-
rører allerede printpladen. De to transportbånd kører printpladen mod PCB-anslagene og retter
dem ud i denne forbindelse. Herefter kører løftebordet i sin øverste slutposition, klemmer printpla-
den fast og løsner denne fra PCB-anslagene for ikke at forringe bestykningsprocessen. Efter be-
stykningsprocessen sænkes løftebord og PCB-positionering ned og printpladen transporteres
videre.
6.14 Siemens-grænseflade
Artikel-nr. 00116808-xx SIPLACE Interface
På SIPLACE-bestykningsautomaterne i SX og X-serien konfigureres transportgrænsefladen efter
SMEMA-standarden. Det er dog også muligt at anvende denne grænseflade iht. Siemens-stan-
darden. Dette er en stor fordel, når en automat i SX og X-serien skal integreres i ældre SIPLACE-
linier. I så fald er det ikke nødvendigt at eftermontere de ældre automater, så de overholder be-
stemmelserne i SMEMA-standarden.
Transportgrænsefladen for automaterne i SX og X-serien konfigureres ganske enkelt til Siemens-
standarden, og automaterne forbindes med det tilhørende grænsefladekabel.
