6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.13 PCB-positionering Fra softwarev ersion SR.706.1 SP1 Udgave 10/2014 DA 342 6.13 PCB-positionering Artikel-nr . 001 19677-xx PCP-positionering enkelttransport …
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.12 Komponent-kamera til MultiStar
341
6.12.1.1 Tekniske data
6
6
6.12.1.2 Position
De stationære kameraers og tilhørende konfigurationers placering er vist i afsnit 3.8.2, side 139.
Komp.-mål 0,5 mm x 0,5 mm op til 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.13 PCB-positionering Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
342
6.13 PCB-positionering
Artikel-nr. 00119677-xx PCP-positionering enkelttransport
Artikel-nr. 00119678-xx PCB-positionering enkelttransport
6.13.1 Beskrivelse
Printplader, der skal forarbejdes, har undertiden et længde-/breddeforhold på 1:2 eller mere ufor-
delagtigt. Det betyder, at den korte side på PCB-en peger i PCB-transportretning. Under transpor-
ten kan sådanne printplader dreje sig en smule, så pasmærkerne ikke længer ligger i PCB-
kameraets søgevindue. Optionen "PCB-positionering" sørger for, at disse printplader igen positi-
oneres nøjagtigt i stoppositionen.
Bearbejdning af printplader med udsparinger i transportretningen kan ved automater med meka-
nisk stopper og ved automater, der overvåger denne position med laserfotocelle, føre til forskellige
bearbejdningspositioner. Med tilvalgsmuligheden "PCB-positionering" sikres det, at printpladerne
stoppes i samme position ved alle PCB-transporter. Tilvalgsmuligheden "PCB-positionering" fin-
des til enkelt- og dobbelttransport.
Printpladen transporteres ind i bestykningsområdet, til laserfotocellen udløser stopsignalet for
PCB-transporten. Herefter kører løftebordet med PCB-anslagene i en position opad, i hvilken
printpladen endnu ikke klemmes fast og hvor den endnu kan bevæges af transportbåndene. De
to PCB-anslag befinder sig på printpladens højde, PCB-understøtninger (magnetiske stifter) be-
rører allerede printpladen. De to transportbånd kører printpladen mod PCB-anslagene og retter
dem ud i denne forbindelse. Herefter kører løftebordet i sin øverste slutposition, klemmer printpla-
den fast og løsner denne fra PCB-anslagene for ikke at forringe bestykningsprocessen. Efter be-
stykningsprocessen sænkes løftebord og PCB-positionering ned og printpladen transporteres
videre.
6.14 Siemens-grænseflade
Artikel-nr. 00116808-xx SIPLACE Interface
På SIPLACE-bestykningsautomaterne i SX og X-serien konfigureres transportgrænsefladen efter
SMEMA-standarden. Det er dog også muligt at anvende denne grænseflade iht. Siemens-stan-
darden. Dette er en stor fordel, når en automat i SX og X-serien skal integreres i ældre SIPLACE-
linier. I så fald er det ikke nødvendigt at eftermontere de ældre automater, så de overholder be-
stemmelserne i SMEMA-standarden.
Transportgrænsefladen for automaterne i SX og X-serien konfigureres ganske enkelt til Siemens-
standarden, og automaterne forbindes med det tilhørende grænsefladekabel.
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.15 Smart Pin Support
343
6.15 Smart Pin Support
Artikel-nr. 03089621-xx Smart Pin Support
Artikel-nr. 03087404-xx magasin PLC L10 kpl.
Artikel-nr. 03087508-xx magasin PLC Q10 kpl.
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem imødegås nemt ved at placere
support pins på løftebordet.
6

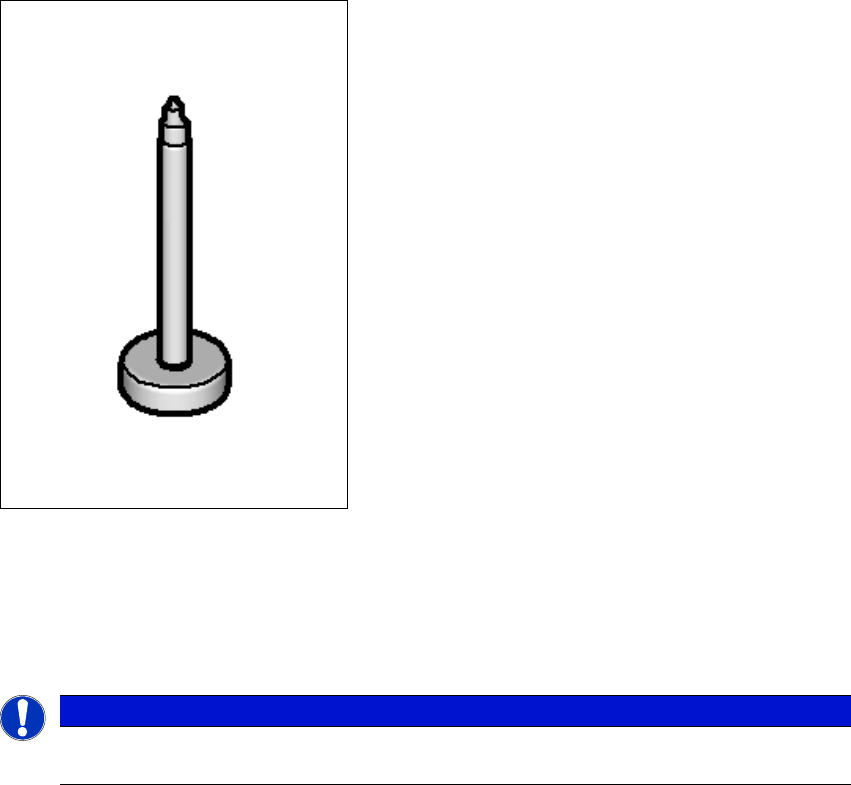

Fig. 6.15 - 1 Support pin
Ved hjælp af funktionen Smart Pin Support stilles support pins automatisk på løftebordet. Hertil
benyttes en griberenhed, der henter support pins fra specielle magasiner og stiller dem på de for-
håndsangivne positioner.
6
BEMÆRK
Udførlig beskrivelse fremgår af "Betjeningsvejledningen Smart Pin Support", tysk+en-
gelsk [art.nr. 00197001-xx].
