6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.15 Smart Pin Support Fra softwareversion SR.706.1 SP1 Udgave 1 0/2014 DA 344 6 Fig. 6.15 - 2 Griberenhed til Smart Pin Support Griberenheden er mon teret på por…
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.15 Smart Pin Support
343
6.15 Smart Pin Support
Artikel-nr. 03089621-xx Smart Pin Support
Artikel-nr. 03087404-xx magasin PLC L10 kpl.
Artikel-nr. 03087508-xx magasin PLC Q10 kpl.
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem imødegås nemt ved at placere
support pins på løftebordet.
6
Fig. 6.15 - 1 Support pin
Ved hjælp af funktionen Smart Pin Support stilles support pins automatisk på løftebordet. Hertil
benyttes en griberenhed, der henter support pins fra specielle magasiner og stiller dem på de for-
håndsangivne positioner.
6
BEMÆRK
Udførlig beskrivelse fremgår af "Betjeningsvejledningen Smart Pin Support", tysk+en-
gelsk [art.nr. 00197001-xx].
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.15 Smart Pin Support Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
344
6

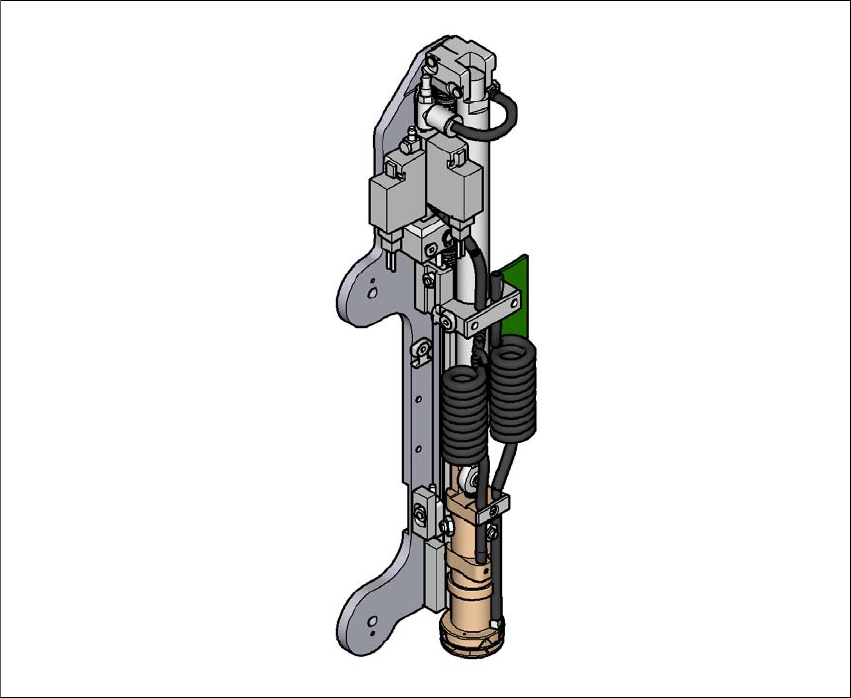

Fig. 6.15 - 2 Griberenhed til Smart Pin Support
Griberenheden er monteret på portalen. Denne griberenhed henter support pins fra de dertil ind-
rettede magasiner og positionerer disse på løftebordet. Positionerne for support pins i maskinen
fastlægges i printplade-editor af SIPLACE Pro for hver printpladeside.
Til forskellige maskinkonfigurationer kan vælges mellem to forskellige magasiner til automatisk
skift af maks. 10 support pins. Disse magasiner er fastgjort til en magasinholder og monteres på
komp.-vogn-indtræksanordningen.
– Smart Pin Support - magasintype Q10 [artikel-nr. 03087404-xx]
– Smart Pin Support - magasintype L10 [artikel-nr. 03087508-xx]
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.15 Smart Pin Support
345
6

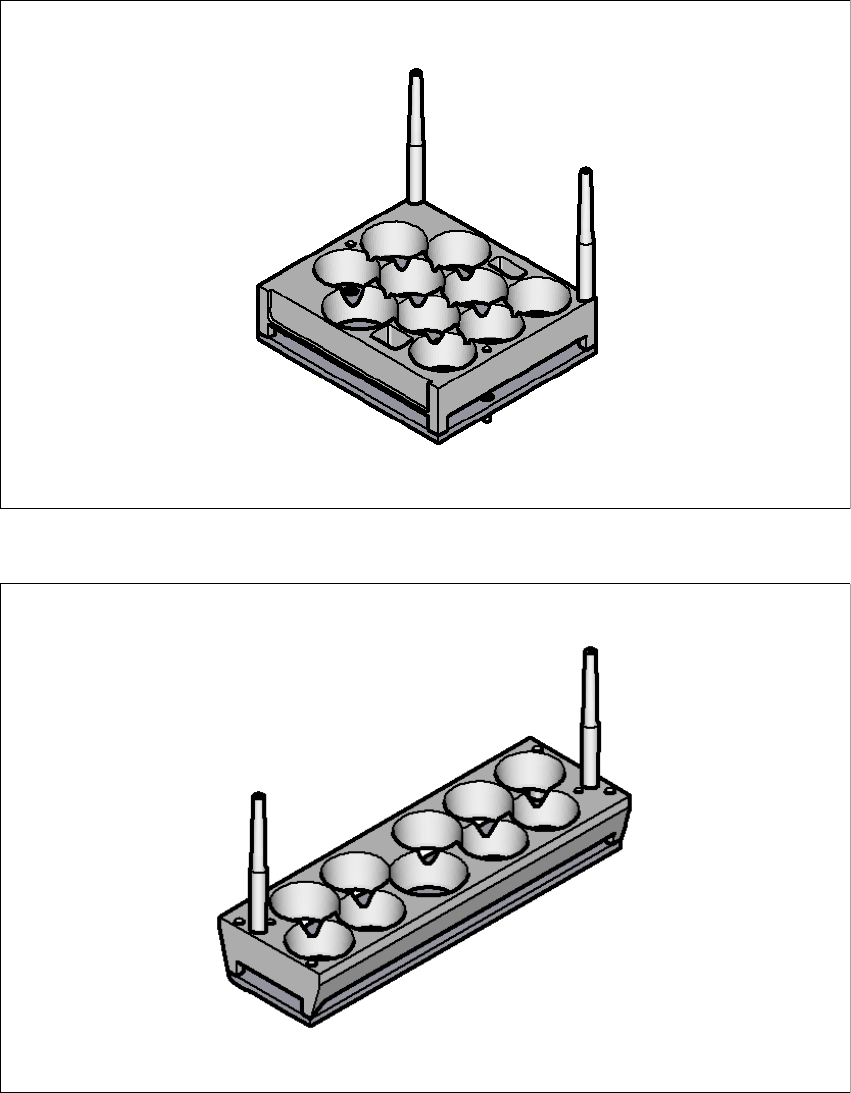

Fig. 6.15 - 3 Smart Pin Support - magasintype Q10
6
Fig. 6.15 - 4 Smart Pin Support - magasintype L10
