Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.15 Smart Pin Support
345
6
Fig. 6.15 - 3 Smart Pin Support - magasintype Q10
6
Fig. 6.15 - 4 Smart Pin Support - magasintype L10
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.16 Vakuumpumpe Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
346
6.16 Vakuumpumpe
6.16.1 Sikkerhedsforskrifter vedr. vakuumpumpen
6
6.16.2 Beskrivelse
Hvert Collect&Place-hoved råder over sin egen vakuumgenerator, der forsyner holde- og bestyk-
ningskredsen med det nødvendige vakuum. Vakuumergenerator til bestykningshovederne arbej-
der iht. Venturi-princippet. I kombination med en vakuumpumpe kan trykluftforbruget nedsættes
betydeligt ved SpeedStar (C&P20). De løbende driftsomkostninger falder, afhængigt af hvor høje
energiomkostningerne er.
6
6.17 Tilvalgsfunktion lang printplade (LBO)
Tilvalgsfunktionen "lang printplade" gør det muligt at bestykke printplader ud over den specifice-
rede printpladelængde. Den maksimale længde er her op til 610 mm.
ADVARSEL
Følg sikkerhedsforskrifterne i den medfølgende driftsvejledning.
BEMÆRK
Trykluftforbrugsværdierne med vakuumpumpe findes i afsnit 3.2.4
, side 98.
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.18 Vision Teach Station
347
6.18 Vision Teach Station
Artikel-nr. 00119788-xx Vision Teach Station
6

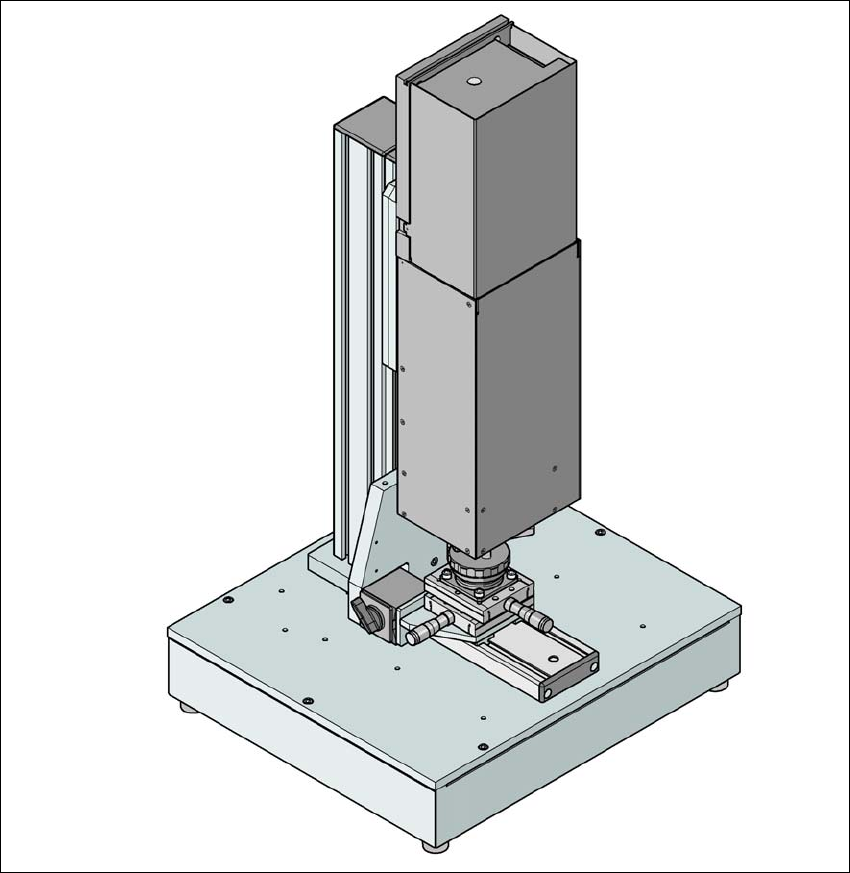

Fig. 6.18 - 1 Vision Teach Station med komponent-kamera, type 33
