2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.1 Sikkerhedsforskrifter Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
36
Typegodkendelsen bortfalder for komponenter, der hører ind under laserklassificeringen, hvis
– en mekanisk beskadigelse af konstruktionsgruppen kan ses eller
– konstruktionsgruppens mekaniske eller elektriske dele er blevet manipuleret. En beska-
diget eller manglende skruesikringslak på laserkomponenter (f.eks. beskyttelsesplader,
fastgørelsesdele, indstillingspotentiometer) betragtes som manipulation.
– Laserkomponenter må kun udskiftes af serviceteknikere fra ASM Assembly Systems
GmbH&Co.KG eller af anlægsejerens serviceteknikere, såfremt de er skolede af ASM.
– Reparationsarbejde på lasermoduler udføres udelukkende på fabrikken hos ASM.
2.1.4 Sikkerhedsforskrifter for permanente magneter
Til lineære motorer for X- og Y-aksen anvendes stærke permanente magneter.
2
2
2
2
FARE
Livsfare pga. kraftige magnetfelter indeni automaten!
Ved åbnede beskyttelseshætter indeni automaten er der livsfare for personer med passi-
ve eller aktive implantater såsom
– pacemakere
– defibrillatorer
– insulinpumper osv.
Personer, som er udsat for en særlig risiko, skal holde sig på afstand af automaten.
ADVARSEL
Fare for at komme i klemme!
Personer med passive, metalliske implantater (f.eks. plader, skruer osv.) kan komme i
klemme.
Hold hænderne væk fra maskinen, og bøj dig ikke ind over den, når beskyttelseskap-
perne er åbne.
Bring ikke metalliske genstande ind i det farlige område.
VÆR FORSIGTIG
Datatab pga. stærke permanentmagnetfelter!
De stærke magnetfelter er farlige, da de ødelægger data på databærere eller checkkort.
Hold databærere og kreditkort væk fra maskinen.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.1 Sikkerhedsforskrifter
37

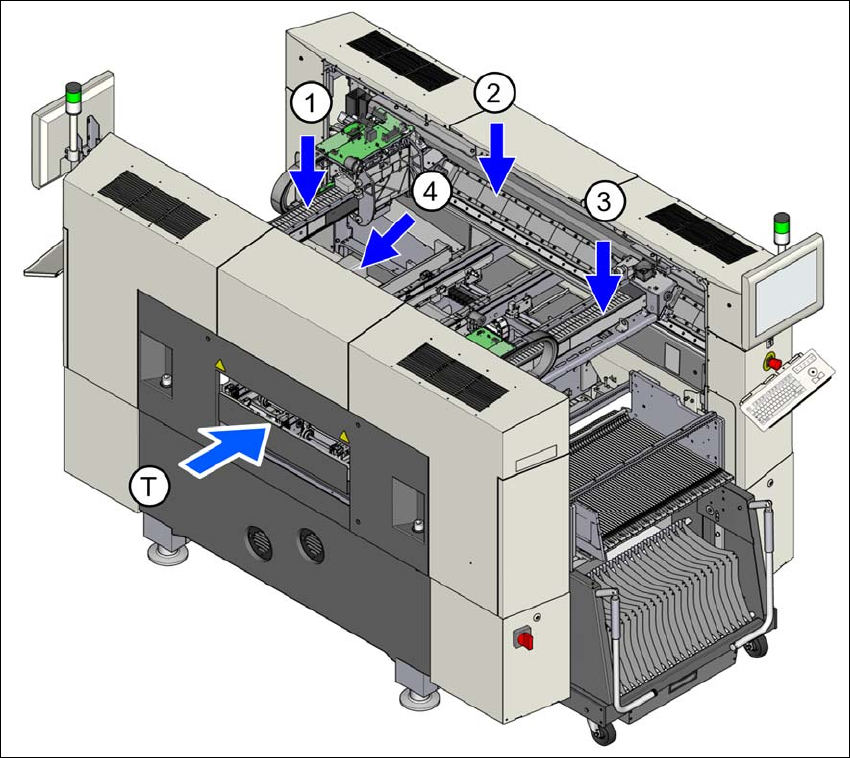

Fig. 2.1 - 1 Placering af permamagneter til lineardrevene
(1) X-linearmotorens permamagneter på portal 2
(2) Y-linearmotorens permamagneter til portal 1 og portal 2 (til bevægeligt eller fast leje)
(3) X-linearmotorens permamagneter på portal 1
(4) Y-linearmotorens permamagneter til portal 1 og portal 2 (til bevægeligt eller fast leje))
(T) Printplade-transportretning
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.1 Sikkerhedsforskrifter Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
38
Nedenstående anvisninger skal følges ved arbejder på permamagneterne:
Personer med aktive implantater (f.eks. pacemakere) eller andre ferromagnetiske proteser
forbydes udtrykkeligt at arbejde på eller opholde sig i nærheden af disse maskiner. Hold en
sikker afstand til linearmotoren!
På grund af den kraftige magnetiske tiltrækningskraft er der visse sikkerhedsforanstaltninger,
der skal respekteres i umiddelbar nærhed af magnetbanen og den bevægelige primærdel.
Tunge eller brede genstande af stål eller jern må ikke bringes ind i magnetbanens område.
Da den magnetiske tiltrækningskraft ikke er synlig, er det nemt at komme til at undervurdere
dens påvirkning i nærheden af magnetbanen. Den magnetiske tiltrækningskraft kan sætte ind
pludseligt. I nærheden af ferromagnetiske genstande (af stål eller jern) af tilnærmelsesvis
samme størrelse som magnetbanen kan tiltrækningskraften tiltage til flere tusind Newton.
Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand-
sker, sko, osv.).
Det er forbeholdt SIPLACE-teknikere at udføre montagearbejder og øvrige opgaver i forbin-
delse med udskiftning af magnetbanen.
For nødstilfældes skyld skal du altid have mindst to kiler (cirka 10° - 15°) af massivt,
ikke?magnetisk materiale (f.eks. aluminium) samt en ikke-magnetisk hammer (cirka 2 - 3 kg)
parat. Disse redskaber vil være påkrævet i nødsituationer til at løsne magnetiske vedhæf-
tende dele på magnetbanen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg
aldrig spolemodulet fra en jernkernemotor direkte på magnetbanen.
Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige
magnetfelter. Læg aldrig enheder, som indeholder magnetiske dele, i nærheden af compu-
tere, monitorer eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og video-
bånd, osv.)
Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske
flader skal der holdes en afstand på mindst 45 cm.
Magneterne skal bortskaffes fagmæssigt korrekt. Hertil hører en komplet afmagnetisering af
permamagneterne.
